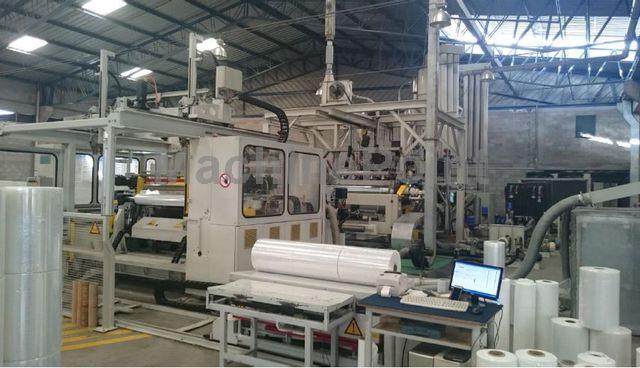

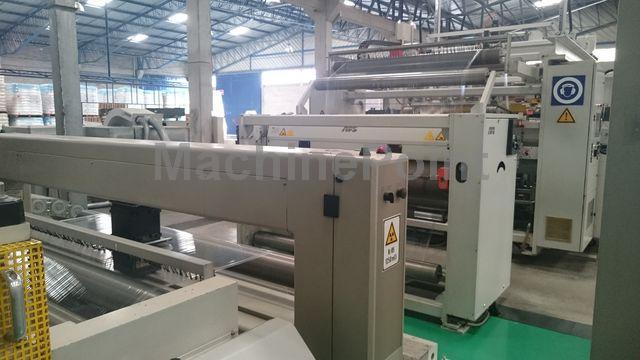

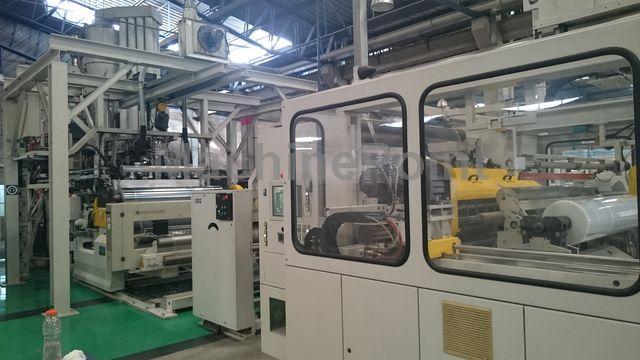

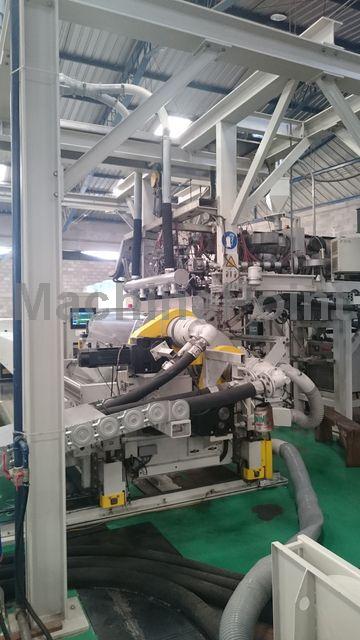

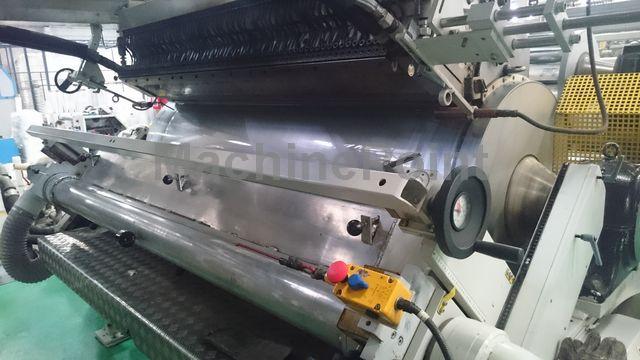

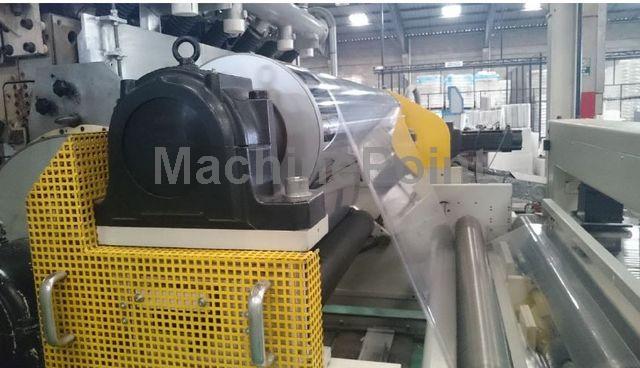

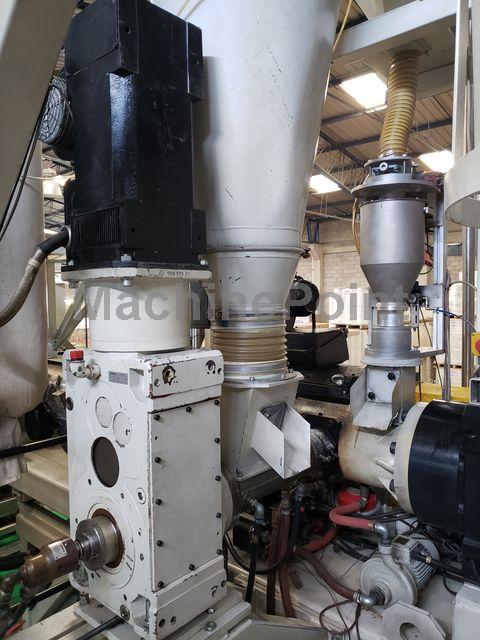

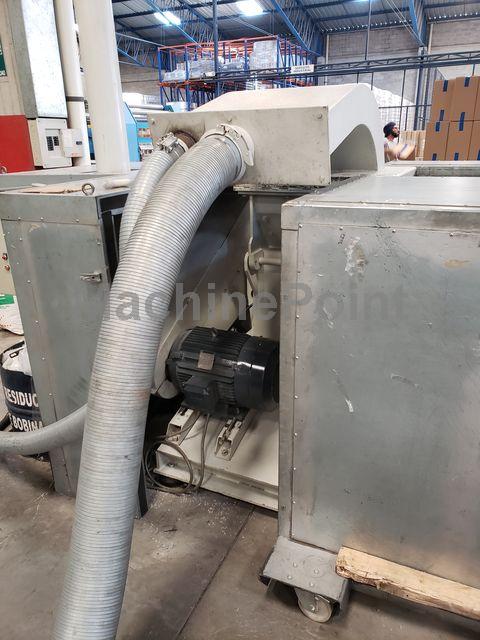

SML CPP CC, 120/45/45/2100/250 del 2002 usata in vendita

All'inizio la macchina produceva filato POY, dopo l'ammodernamento delle roccatrici produce un filato a media resistenza di circa 4-4,5 g/den. Estrusore monovite Diametro vite 75 mm Lunghezza vite 28 D Produzione max. MDY - PP 110 kg/h La produzione effettiva dipende dalle specifiche del filato Velocità della vite max. 160min-1 Potenza nominale del motore 38 kW Sistema di azionamento motore a corrente alternata Materiale vite/barilotto lega di acciaio nitrurato/cilindro bimetallico Numero di zone di riscaldamento 5 (cilindri) Numero di pompe di filatura doppie 4 Prestazioni del pompa di filatura doppia 2x6 cm³/U Numero di pacchi di filatura 8 Unità di raffreddamento Zone orizzontali 3 Zone verticali 4 Numero di unità di stiro 2 Diametro del godet 160mm Rapporto di stiro regolabile max. Velocità meccanica del godet davanti all'avvolgitore 3300 m/min Numero di avvolgitori 2

3 Coex Castfilm per CPP, film estensibile e film barriera Larghezza massima del film producibile: - film estensibile folie 5 x 500 mm - CPP 2650 mm - CPE 2800 mm Gamma di spessori: - CPP 20 - 35 µm - Film estensibile 15 - 30 µm - LLDPE (75%) + PP (25%) 120 - 145 µm Velocità massima 450 m/min Pressione di lavoro pneumatica 5-10 bar Consumo d'aria circa 60 - 300 Nm3/h Capacità di raffreddamento necessaria circa 489 kW Sistema di controllo SML - CS B&M. velocità meccanica 450 m/min Pressione di lavoro pneumatica 5-10 bar Consumo d'aria circa 60 - 300 Nm3/h Capacità di raffreddamento necessaria circa 489 kW Sistema di controllo SML - CS B&R System 2000 Estrusore A SML - EH1 - 150/33 Diametro vite 150 mm Lunghezza vite 33 D Sistema di controllo della temperatura: - Ingresso materiale raffreddato ad acqua - Zona di alimentazione riscaldata Produzione: - PP per CCP max. 650 kg/h - LLDPE per CCP max. 800 kg/h - LLDPE (75%) + PP (25%) max. 450 kg/h Motore a corrente continua con giunto elastico e riduttore con capacità di 290 kW Cilindro estrusore bimetallico con 8 zone di riscaldamento/raffreddamento Sensore della pressione di fusione all'estremità del cilindro Filtro a nastro automatico SML - SB/150 produzione max: 1000 kg/H Estrusore B / C SML - EH - 75 / 33 Diametro vite 75 mm Lunghezza vite 33 D Sistema di controllo della temperatura: - Ingresso materiale raffreddato ad acqua - Zona di alimentazione riscaldata Produzione: - PP per CCP max. 200 kg/h - LLDPE per CCP max. 220 kg/h - LLDPE (75%) + PP (25%) max. 120 kg/h Motore a corrente continua con giunto elastico e riduttore con capacità di 90 kW Cilindro estrusore bimetallico con 4 zone di riscaldamento/raffreddamento Sensore di pressione della fusione all'estremità del cilindro Filtro automatico a nastro schermante SML - SB/90 produzione max: 600 kg/H 3Blocco di alimentazione strati FG/SP H Matrice piana automatica H 3000 - VEDI manuale CLOEREN Vacuumbox larghezza 3000 mm (assemblato alla matrice piana) Softbox larghezza 3200 mm /assemblato all'unità di raffreddamento) Dispositivo di spillatura bordi con 2 elettrodi di carica, 2 getti d'aria, un regolatore di pressione, un trasformatore ad alta tensione e 2 supporti di regolazione per elettrodi e getti d'aria Unità di raffreddamento e decollo SML - CS- 350 / 3200 Rullo di raffreddamento C0: - larghezza 3100 mm - diametro 1000 mm - superficie del rullo opacizzata elettricamente Rullo di raffreddamento C2: - larghezza 3100 mm - diametro 400 mm - superficie del rullo cromata dura, lucida Larghezza del rullo di pressatura/pulizia: 3100 mm Motori a corrente alternata per il rullo C1 e C2 Motori di regolazione longitudinale e delle altezze Controllo della temperatura del rullo con 2 circuiti di raffreddamento con iniettore, pompe e collegamento al circuito dell'acqua esterno Unità di misurazione dello spessore per il controllo dello stampo automatico: VEDI istruzioni EUROTHERM Sensore Krypton 85 / 1250 mCi con telaio a O e pannello di comando con monitor Dispositivo di rifilatura bordi 1: - 2 supporti di regolazione per la regolazione laterale - 2 porta-lame per 2 lame - 2 rulli di guida - 2 tasche di aspirazione Sistema di trattamento Corona - VEDI istruzioni SOFTAL VENTILATORE Serie Effizient 350 - 2800 Velocità meccanica di avvolgimento: 35 - 350 (450) m/min larghezza di avvolgimento 2000 mm o 4 x 500 mm larghezza del rullo di contatto 2900 mm Spessore del film 15 - 150 µm Pressione sul rullo di contatto 30 - 500 N Tensione di avvolgimento 10 - 100 N/m Diametro della bobina con albero da 6'': max. 800 mm (opzionale 980 mm) Diametro bobina con albero da 3'': max. 350 mm Portabobine per bordi, bobine parziali e rifilatura del bordo Telaio principale con rullo di misurazione della tensione del nastro, 2 rulli di fissaggio, rullo ballerino, rullo di contatto e 2 stazioni di avvolgimento Unità di taglio trasversale Unità di oscillazione Sistema di movimentazione dell'albero con robot a portale Sistema di movimentazione automatica delle bobine con carrello porta spole e torretta per l'albero di avvolgimento Corefeeder 3'' da 1800 a 2800 mm Barra di scarico elettrostatica con trasformatore Impianto di riciclaggio EREMA - VEDI istruzioni EREMA

Distribuzione degli strati per film estensibile A / B / C / B / D Velocità meccanica max. 650 m/min Gamma di spessore del film per film estensibile 9 - 55 µm Larghezza finale del film 4 x 500 mm Capacità di raffreddamento necessaria circa 647 kW (556.000 kcal/h 12/17 °C) Unità di controllo SML - Sistema di controllo PLC : B&R, Servomotori : Lenze Alimentazione e dosaggio del materiale da parte di DOTECO Ogni estrusore è dotato di un'unità di dosaggio gravimetrico con 3 componenti Diametri delle viti: L/D: Ext A&D-60/28 / Ext- B&C-90/33 Estrusore A con cambiofiltro idraulico di KREYENBORG Diametro vite 60 mm Produzione estrusore LLDPE max. 190 kg/h AC - maindrive 58 kW Estrusore B con cambiafiltro idraulico di KREYENBORG Diametro vite 90 mm Produzione estrusore LLDPE max. 600 kg/h AC - azionamento principale 160 kW Estrusore C con cambiafiltro idraulico di KREYENBORG Diametro vite 90 mm Produzione estrusore LLDPE max. 600 kg/h AC - maindrive 60 kW Estrusore D con cambiafiltro idraulico di KREYENBORG Diametro vite 60 mm Produzione estrusore LLDPE max. 190 kg/h AC - maindrive 58 kW Blocco di alimentazione e testa piana Blocco di alimentazione a 5 strati di CLOEREN Filiera piana di CLOEREN Vacuum box Tipo Bivac (Bi-vacuum) montata sulla testa larghezza 2750 mm Dispositivo elettrostatico/pneumatico di spillatura dei bordi montato sulla testa da ELTEX Elettrodi di carica 2 (con 3 dita ciascuno) Trasformatore ad alta tensione (max. 30kV) 1 Dispositivo per il posizionamento degli elettrodi 2 Dispositivo pneumatico di spillatura dei bordi 2 Unità di raffreddamento e prelievo Rullo di raffreddamento C1 Larghezza 2700 mm, diametro 1000 mm, superficie del rullo opacizzata elettricamente Rullo di raffreddamento C2 Larghezza 2700 mm, diametro 400 mm, superficie del rullo cromata, Misurazione dello spessore mediante Electronic System per testa automatica Sensore di peso/spessore a infrarossi Pannello operatore con monitor Aspirazione del bordo con TRIA Aspirazione calcolata per velocità di linea max. 650 m/min, spessore del film 9 - 55 µm 2 tubi di aspirazione per l'avvolgitore dei rifili prima dell'avvolgitore (larghezza nastro max. 150 - 200 mm) 4 tubi di aspirazione per l'avvolgitore di rifili 4 (larghezza nastro max. 15 mm) Telaio oscillante, larghezza 2700 mm, distanza di oscillazione +/- 50 mm Unità di riciclaggio Tipo: EREMA LIVE 1108 T/450 Produzione estrusore max. 450 kg/h Avvolgitore SML TURRET Tipo W4000 /Stretch/2700/3" Larghezza finale del film max. 4 x 500 mm Velocità meccanica max. 650 m/min Diametro di avvolgimento con anime da 3" max. 400 mm Tempo di cambio con magazzino anime da 3": 15 s Unità di taglio per la rifinitura dei bordi e il taglio delle bobine Telaio principale con rullo di misurazione della tensione del nastro, rulli di contatto, rulli di contatto ausiliari e stazioni di avvolgimento Unità di taglio trasversale Sistema di gestione delle bobine e delle anime 3", 2" Unità di controllo SML -Betriebssystem Senza refrigeratore e compressore

Avvolgitore SML per CPP/CPE/CAST-PET/film a barriera Materiali lavorati: PP, PS, ABS Gamma di spessore del film: 300-1500 my Larghezza bobine 2000 mm; larghezza utile 1750 mm Diametro massimo bobina 1000 mm Alberi di avvolgimento: 76 mm; 2 alberi di avvolgimento pneumatici 76 mm inclusi Max. velocità meccanica: 400 m/min Tensione di avvolgimento: 75-400 N/m Pressione di contatto: 50-500N/m Direzione di avvolgimento: esterno superiore Movimentazione bobinei: semi-automatica Inclusa Unità di sollevamento Altek

Velocità meccanica max. 650 m/min Gamma di spessore del film per film estensibile 6 - 35 µm Larghezza finale del film max. 3 x 500 mm, 3 x 400 mm, 3 x 450 mm Distribuzione dello strato per film estensibile B / A / D / A / C Acqua di raffreddamento. Potenza frigorifera necessaria ca. 438 kW (376.000 kcal/h 12/17 °C) Unità di controllo SML - Betriebssystem Alimentazione e dosaggio del materiale con SYNCRO ogni estrusore ha un dosatore gravimetrico con 3 componenti Estrusore A con cambiafiltri manuale tipo SML - ES - 90/33 Diametro della vite 90 mm Capacità estrusore LLDPE max. 800 kg/h AC - motore principale 270 kW Estrusore B con cambiafiltri manuale Tipo SML - ES - 60/28 Diametro della vite 60 mm Capacità estrusore LLDPE max. 200 kg/h AC - motore principale 60 kW Estrusore C con cambiafiltri manuale Tipo SML - ES - 60/28 Diametro della vite 60 mm Capacità estrusore LLDPE max. 200 kg/h AC - motore principale 60 kW Estrusore D con cambiafiltri manuale Tipo SML - ES - 60/28 Diametro della vite 60 mm Capacità estrusore LLDPE max. 200 kg/h AC - motore principale 60 kW Feedblock e Testa piana Blocco di alimentazione a 5 strati di CLOEREN Testa piana di CLOEREN Vaccum box tipo Bivac (Bi-vuoto) larghezza scatola 2000 mm, assemblata alla testa piana Dispositivo elettrostatico / pneumatico per il fissaggio dei bordi montato alla testa piana da ELTEX 2 Elettrodi di carica (con 3 dita ciascuno) Trasformatore ad alta tensione (max. 30 kV) 2 Dispositivi per il posizionamento degli elettrodi 2 dispositivi guidabordo pneumatici Unità di raffreddamento e di Stiro Tipo SML - CS/2100/650 Rullo di raffreddamento C1 larghezza 2100 mm diametro 1200 mm, superficie del rullo elettricamente opaca Rullo di pulizia larghezza 2100 mm diametro 180 mm, superficie del rullo gommata Drives rullo di raffreddamento C1 Servomotore AC Regolazione longitudinale su rotaie con motore a corrente alternata, distanza mobile 950 mm Regolazione verticale regolazione meccanica, distanza mobile 105 mm Controllo della temperatura dei rulli Collegamento al circuito dell'acqua di raffreddamento esterno Misurazione dello spessore tramite SYNCRO per il controllo della testa automatica Telaio di misura Sensore ottico di spessore per la misurazione dello spessore Pannello operatore con monitor Aspirazione deli rifili di taglio di TRIA Aspirazione calcolata per la velocità di linea max. 650 m/min , spessore del film 8 - 35 µm 2 Tubi di aspirazione per il taglio dei rifili prima dell'avvolgitore (larghezza del nastro di bordo max. 100 mm) 2 Tubi di aspirazione per avvolgitore a bobina tagliata (larghezza del nastro max. 20 mm) Estrusione verticale di ritorno dalle matrici all'estrusore A 90 mm Velocità di alimentazione dell'uscita dell'estrusore 250 kg/h (indicata per uno spessore del film di 18 µm) Tubo antistatico Lunghezza 1000 mm con alimentatore per max. 5 tubi antistatici Telaio oscillante tipo SML-OF/2100 Larghezza 2100 mm Distanza oscillante +/- 50 mm Tempo di oscillazione regolabile in secondi 2 Rulli guida Avvolgitore tipo W4000/4S1T/Stretch/2100/3"/3up/650 Larghezza finale della pellicola 3 x 500 mm, 3 x 450 mm e 3 x 400 mm Velocità meccanica max. 650 m/min Diametro di avvolgimento con mandrini di avvolgimento da 2" e 3" max. 400 mm min. 82 mm Unità di rotazione 4 alberi di avvolgimento Tempo di cambio con il caricatore del mandrino di 3": 20 s Unità di taglio per rifili e il taglio della bobina del pezzo Telaio principale con rullo di misura della tensione del nastro, rullo di contatto e unità di rotazione Unità di taglio trasversale Unità di controllo SML - Betriebssystem Contenitore elettrico Tensione nominale 3 x 400 / 230 V Frequenza 50 Hz Capacità installata: Linea di coestrusione di pellicole di coestrusione 1030 kW Protezione con fusibili : linea di coestrusione di film casttfilm 1250 A, illuminazione del contenitore 20 A Senza refrigeratore e compressore d'aria
