Ref.: 300043148
Marka: DMT
Rok: 2002
Inne specyfikacje:
Zakres grubości : 15 - 60 µm
Szerokość folii : 6 800 mm na nawijarce
Wydajność linii : 2 450 kg/h (18 767 tpa) folii współwytłaczanej 3 warstwy A - B - C
Współczynnik rozciągania: MDO (mechaniczny) 1:1 - 1:8 TDO (mechaniczny) 1:8 - 1:10
Sekcja wolnych prędkości (mechaniczna) 5 - 75 m/min.
Sekcja szybkiej prędkości (mechaniczna) 30 - 370 m/min.

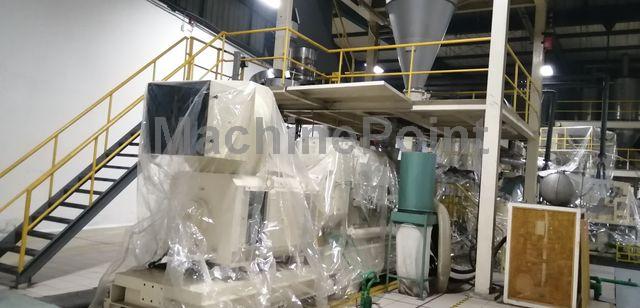

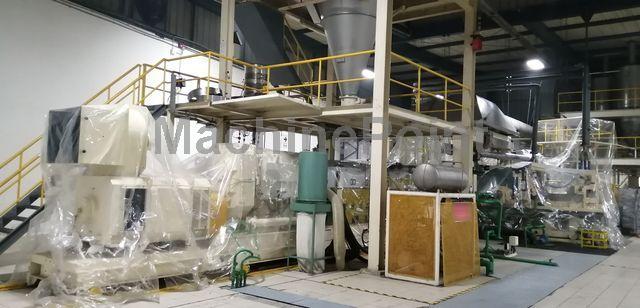

Wytłaczarka główna kaskadowa Dwuślimakowa TM 133 MW
Producent: Maris
Napęd DC - 01 Silnik ekstrudera głównego Stand by
Nominalna wydajność: 2 800 kg/h máximum
Średnica ślimaka 133 mm
Stosunek L/D 28:1
Maksymalna prędkość obrotowa ślimaka 300 obr/min
Elektryczny system grzewczy
7 stref chłodzenia
Całkowita moc grzewcza 160kW
Szerokość szczeliny matrycy: ok. 950mm.
Otwór szczeliny matrycy: 1,8 - 3,5 mm
Powierzchnia filtra głównego: 6.36 m2
Wytłaczanie satelitarne
2 standardowe koekstrudery Davisa
System wytłaczarek jednoślimakowych
Wytłaczarka 1: 150 kg/h
Średnica ślimaka 75mm
Stosunek L/D 30:1
Prędkość obrotowa ślimaka Máx 120 obr/min
4 strefy chłodzenia
Wytłaczarka 2: 200 kg/g
Średnica ślimaka 90 mm
Stosunek L/D 30:1
Prędkość obrotowa ślimaka Máx 120 obr/min
6 stref chłodzenia
W zestawie z podwójnymi filtrami o powierzchni: 0,81m2/jednostkę

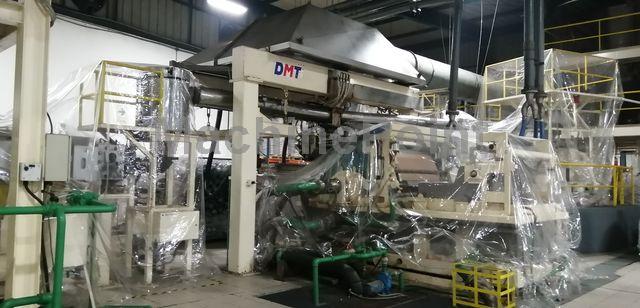

Jednostka odlewnicza
Wałek chłodzący
Nóż powietrzny
System suszenia folii i wałka chłodzącego
Łaźnia wodna
MDO
14 wałków podgrzewających - Grzałki elektryczne
4 rolki rozciągające - olej obiegowy
2 rolki wyżarzające - grzałki elektryczne
5 walców końcowych
Całkowita szerokość rolek: 1200mm
Szerokość folii (maks.): 950mm
Kontrola naprężenia na wlocie i wylocie
Napęd AC

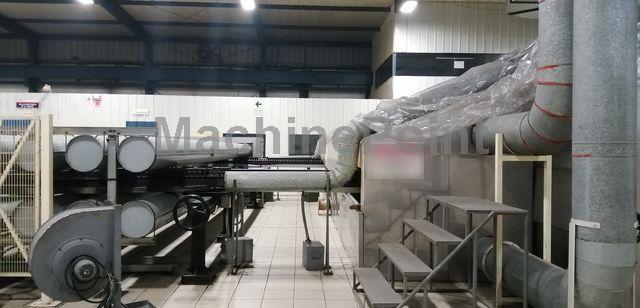

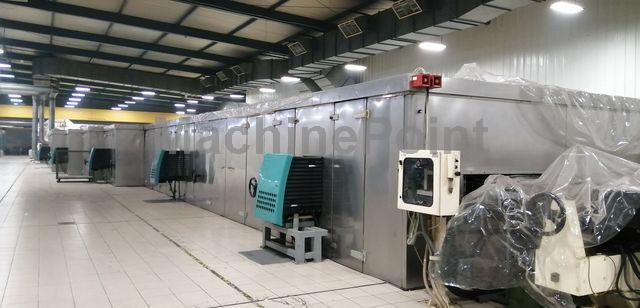

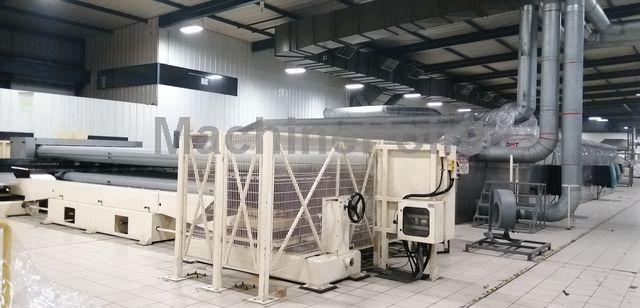

TDO

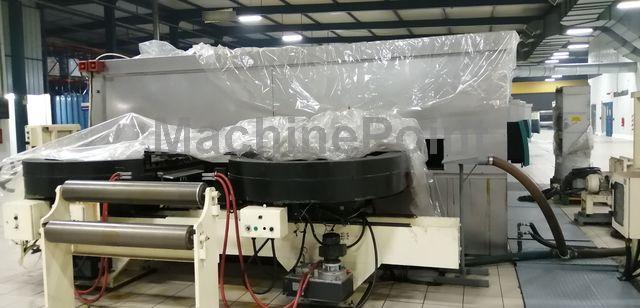

Łańcuch i prowadnica łańcuchowa System
System grzewczy: powietrze obiegowe poprzez indywidualny system grzewczy / strefę
(nagrzewnica elektryczna, silniki, wentylatory, czujnik, itp.)
System prowadnic krawędziowych na wlocie
Rolka ciągnąca
Producent: DMT
Cromed Rolls chłodzone wodą
2 stacje obróbki koronowej (góra i dół - podwójna obróbka)
Napęd AC
Grubościomierz rentgenowski: - Zakres pomiarowy: 5 - 100 µm

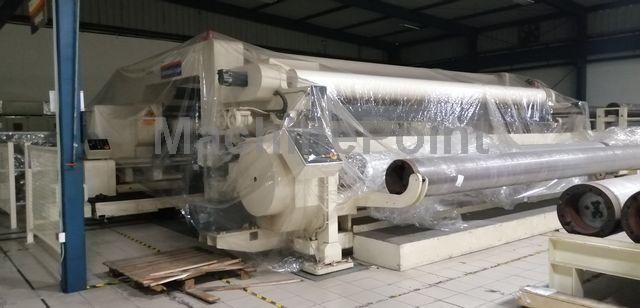

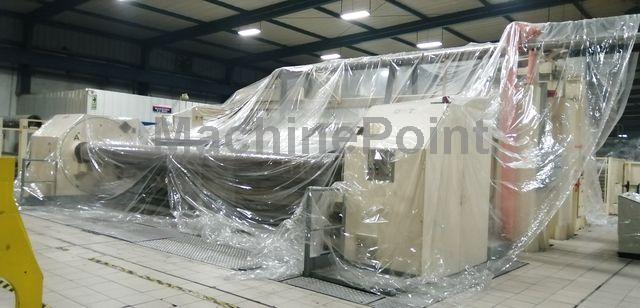

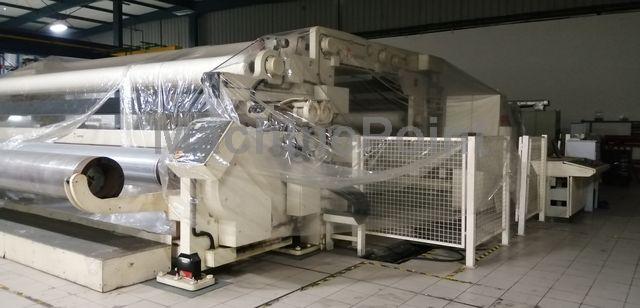

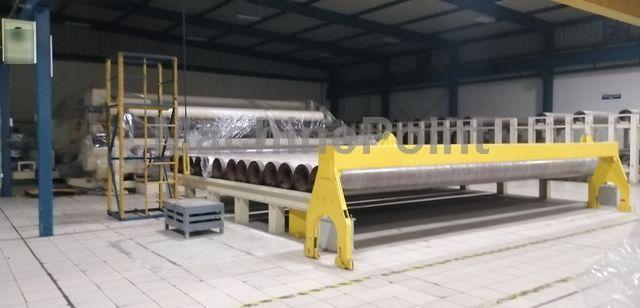

Nawijarka
Szerokość robocza: 6800 mm
Rdzeń - Rdzenie stalowe, długość 7500 mm
AC & PLC:- W pełni zintegrowany system PLC z operatorskimi stacjami roboczymi (Schnnider Electric)
Surowiec:- Urządzenia do podawania materiału

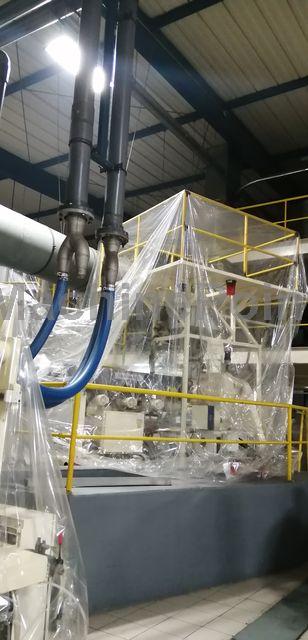

Pneumatyczny system transportowy

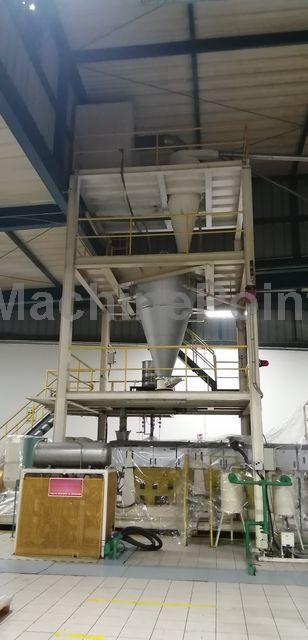

Cyklon do oddzielania żywicy i powietrza transportowego
Separator metali
Zbiornik mieszający
Transport ssący dla współwytłaczarki
Wentylatory transportujące
Bobiniarka i przewijarka: - Atlas Bobiniarka i przewijarka 6,8 m (1000 m/min - CW964)
10 "Stations"

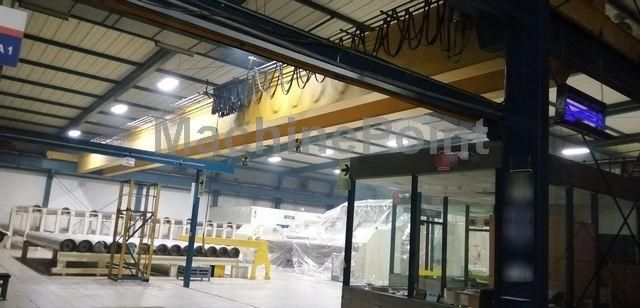

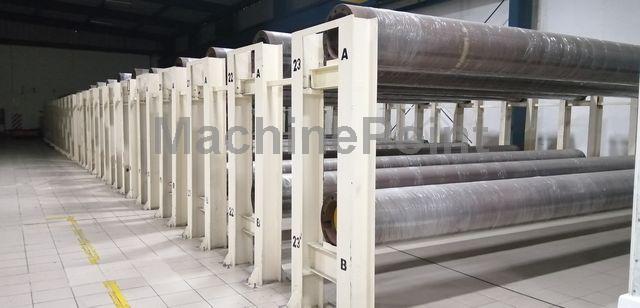

Media: - Sprężarka, Kocioł, Silosy, Walce młyńskie, Stojaki walców młyńskich (koronowe i nip), Stojaki walców Nip, Żuraw nad głową (10 TM).
