Używana Linie do wylewania folii wielowarstwowej: SML CC 150, 75, 75/3200/450AC50 2003

Dane techniczne maszyny używanej SML CC 150, 75, 75/3200/450AC50

Ref.: 300043650

Marka: SML

Rok: 2003

Inne specyfikacje:

3 Coex Castfilm do CPP, folii stretch i folii barierowych

Maksymalna szerokość folii, która może być produkowana:
- folia stretch 5 x 500 mm
- CPP 2650 mm
- CPE 2800 mm
Zakres grubości:
- CPP 20 - 35 µm
- folia stretch 15 - 30 µm
- LLDPE (75%) + PP (25%) 120 - 145 µm

Maks. prędkość mechaniczna 450 m/min
Pneumatyczne ciśnienie robocze 5-10 bar
Zużycie powietrza ok. 60 - 300 Nm3/h
Niezbędna moc chłodnicza ok. 489 kW

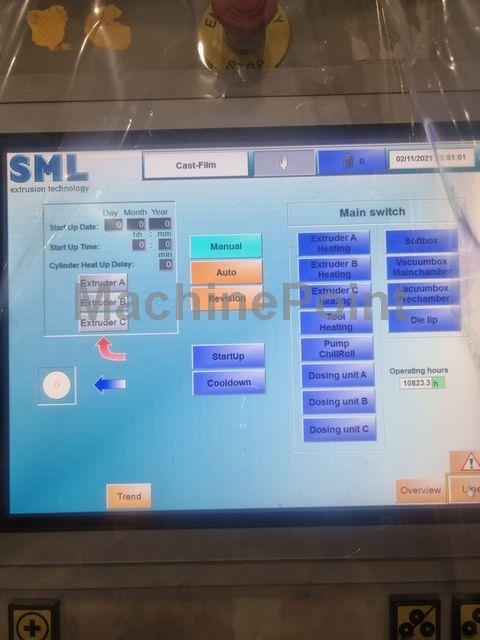

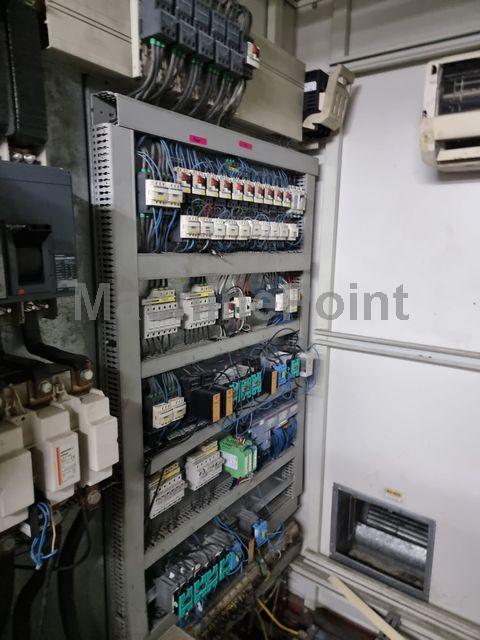

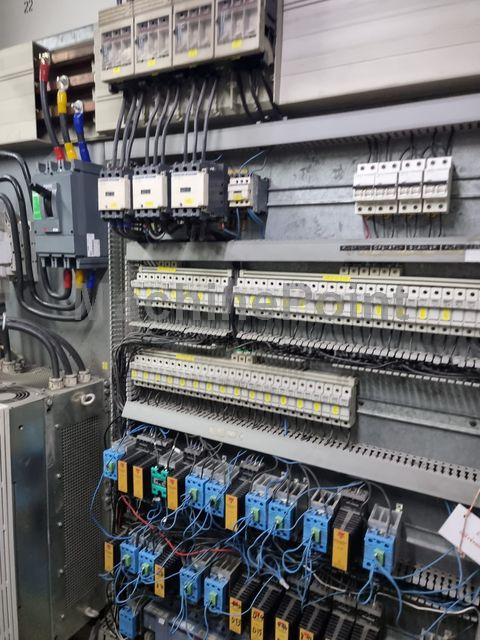

System sterowania SML - CS B&R System 2000

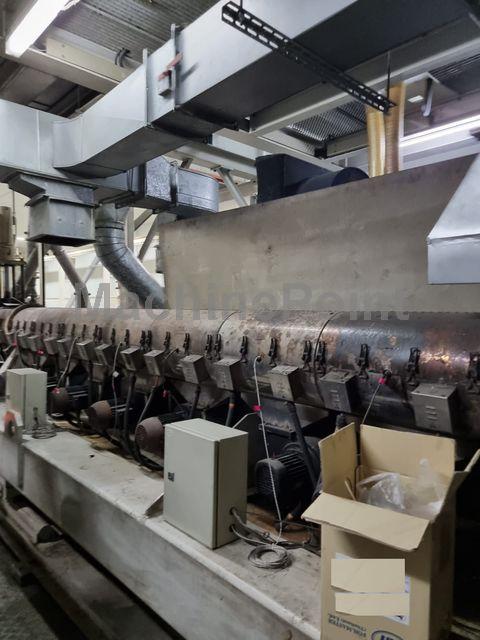

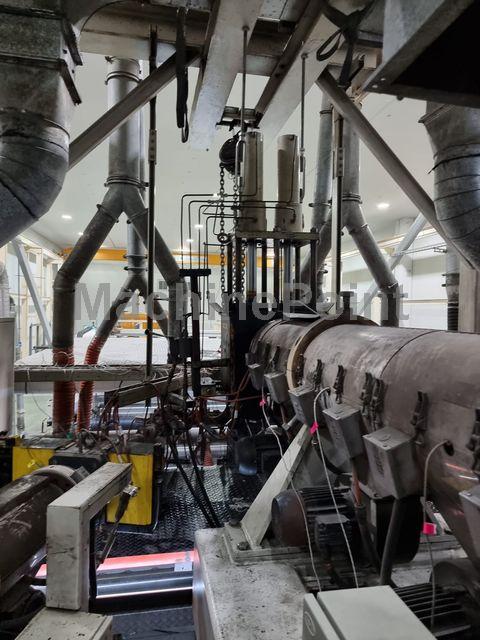

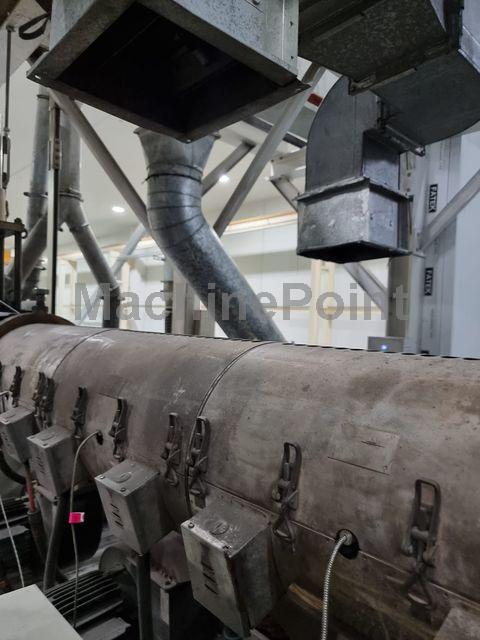

Extruder A SML - EH1 - 150/33
Średnica ślimaka 150 mm
Długość ślimaka 33 D
System kontroli temperatury:
- Wlot materiału chłodzony wodą
- Podgrzewana strefa podawania
Wydajność:
- PP do CCP max. 650 kg/h
- LLDPE dla CCP max. 800 kg/h
- LLDPE (75%) + PP (25%) max. 450 kg/h
Silnik DC z elastycznym sprzęgłem i przekładnią redukcyjną o mocy 290 kW
Bimetalowy cylinder wytłaczarki z 8 strefami grzania/chłodzenia
Czujnik ciśnienia topnienia na końcu cylindra
Automatyczny filtr taśmowy z sitem SML - SB/150 wydajność max: 1000 kg/H

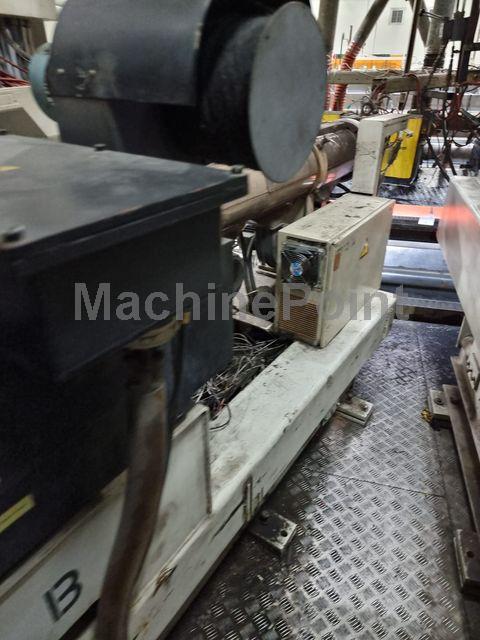

Extruder B / C SML - EH - 75 / 33
Średnica ślimaka 75 mm
Długość ślimaka 33 D
System kontroli temperatury:
- Wlot materiału chłodzony wodą
- Podgrzewana strefa podawania
Wydajność:
- PP dla CCP max. 200 kg/h
- LLDPE dla CCP max. 220 kg/h
- LLDPE (75%) + PP (25%) max. 120 kg/h
Silnik prądu stałego z elastycznym sprzęgłem i przekładnią redukcyjną o mocy 90 kW
Bimetalowy cylinder wytłaczarki z 4 strefami grzania/chłodzenia
Czujnik ciśnienia topnienia na końcu cylindra
Automatyczny filtr taśmowy z sitem SML - SB/90 wydajność max: 600 kg/H

3 Warstwowy blok podający FG/SP H

Automatyczna matryca płaska H 3000 - SEE CLOEREN manual

Szerokość skrzyni próżniowej 3000 mm (montowana przy matrycy płaskiej)
Szerokość skrzyni miękkiej 3200 mm /montowana przy agregacie chłodniczym)

Edge Pinning Device z 2 elektrodami ładującymi, 2 dyszami powietrznymi, regulatorem ciśnienia, transformatorem wysokiego napięcia oraz 2 wspornikami regulacyjnymi dla elektrod i dysz powietrznych

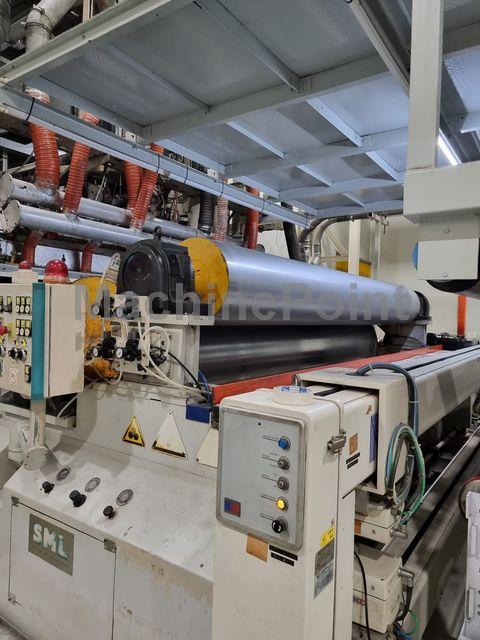

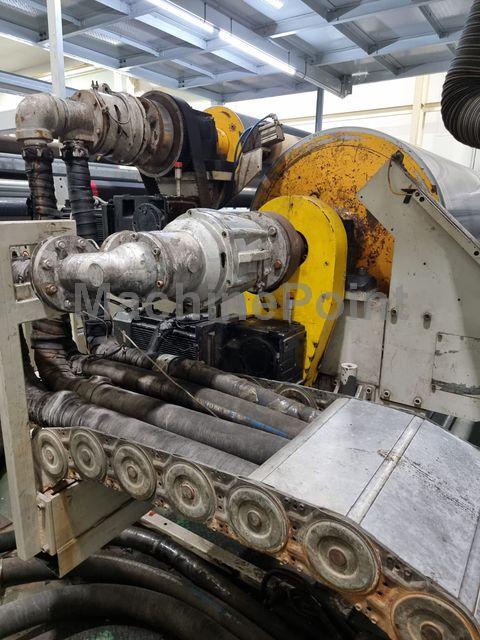

Urządzenie chłodząco-odbierające SML - CS- 350 / 3200
Walec chłodzący C0:
- szerokość 3100 mm
- średnica 1000 mm
- powierzchnia walca elektrycznie matowiona
Walec chłodzący C2:
- szerokość 3100 mm
- średnica 400 mm
- powierzchnia walca twardo chromowana, polerowana
Szerokość rolki prasującej/czyszczącej: 3100 mm
SilnikiAC dla walca C1 i C2
Silniki regulacji wzdłużnej i wysokościowej
Kontrola temperatury walca z 2 obwodami chłodzącymi z inżektorem, pompami i podłączeniem do zewnętrznego obiegu wody

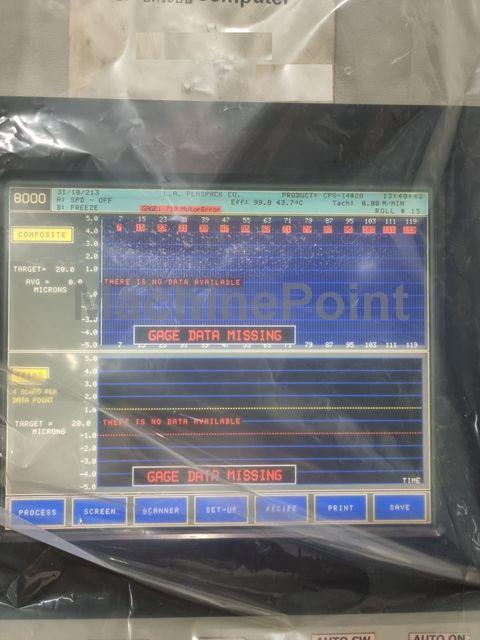

Urządzenie do pomiaru grubości do sterowania automatyczną matrycą: ZOBACZ instrukcje EUROTHERM
Czujnik kryptonu 85 / 1250 mCi z ramą w formie O i panelem operacyjnym z monitorem

Urządzenie do przycinania krawędzi 1:
- 2 wsporniki regulacyjne do regulacji na boki
- uchwyt na 2 ostrza
- 2 rolki prowadzące
- 2 kieszenie ssące

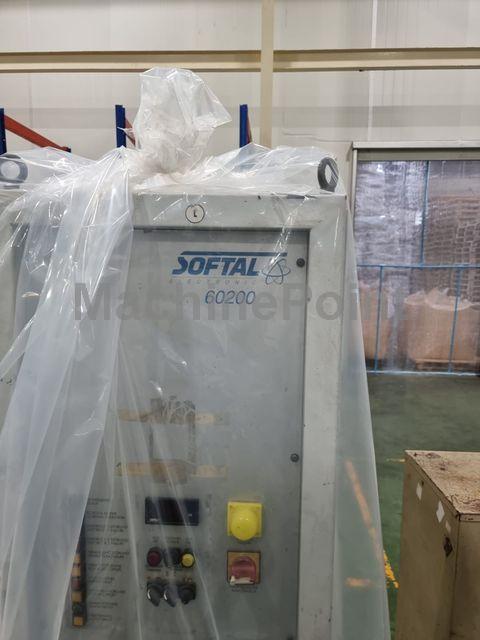

System obróbki Corona - ZOBACZ instrukcje SOFTAL

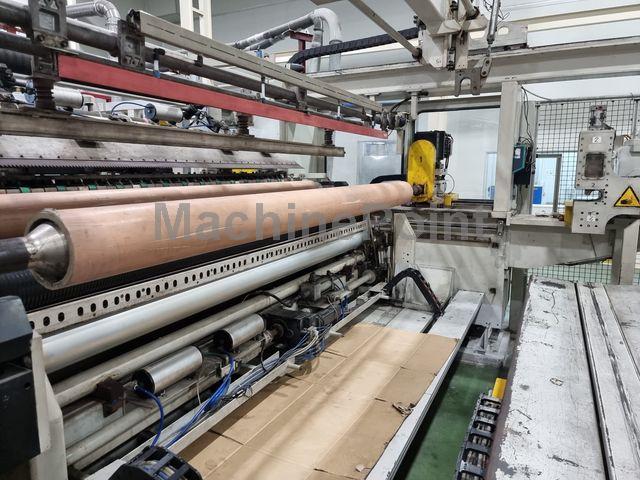

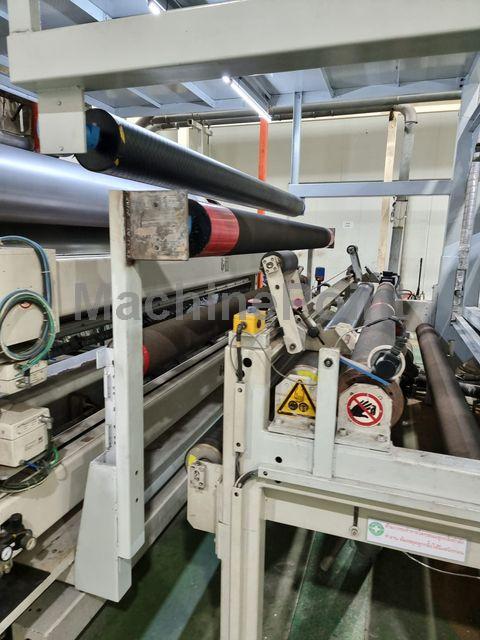

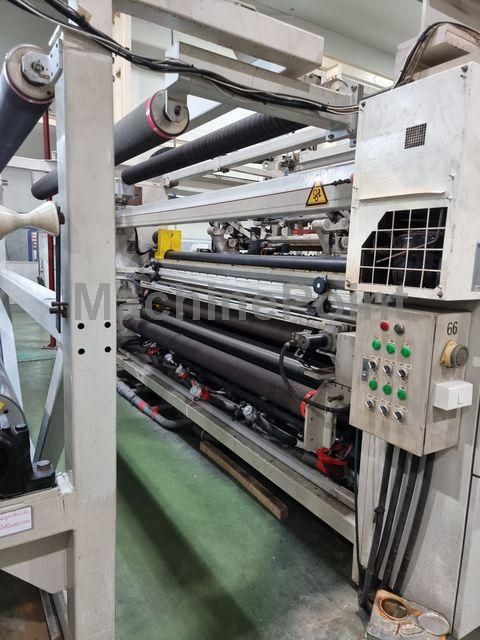

WINDER Serie Effizient 350 - 2800
prędkość mechaniczna nawijania: 35 - 350 (450) m/min
szerokość nawijania 2000 mm oder 4 x 500 mm
szerokość wałka kontaktowego 2900 mm
grubość folii 15 - 150 µm
nacisk na wałek kontaktowy 30 - 500 N
naprężenie nawijania 10 - 100 N/m
średnica szpuli na wale 6'': max. 800 mm (opcjonalnie 980 mm)
Średnica bobin na wale 3'': max. 350 mm
Stanowisko do obcinania brzegów, szpul częściowych i obcinania spadu
Rama główna z rolką do mierzenia naciągu wstęgi, 2 rolkami punktów stałych, rolką taneczną, wałkiem kontaktowym i 2 stacjami nawijania
Urządzenie do cięcia poprzecznego
Urządzenie do oscylacji
System przenoszenia wału z robotem portalowym
Automatyczny system przenoszenia rolek z wózkiem szpulowym i jednostką rewolwerową dla wału nawijającego
Podajnik rdzeniowy 3'' od 1800 do 2800 mm
Elektrostatyczna listwa rozładowcza z transformatorem

Zakład recyklingu EREMA - ZOBACZ instrukcje EREMA
