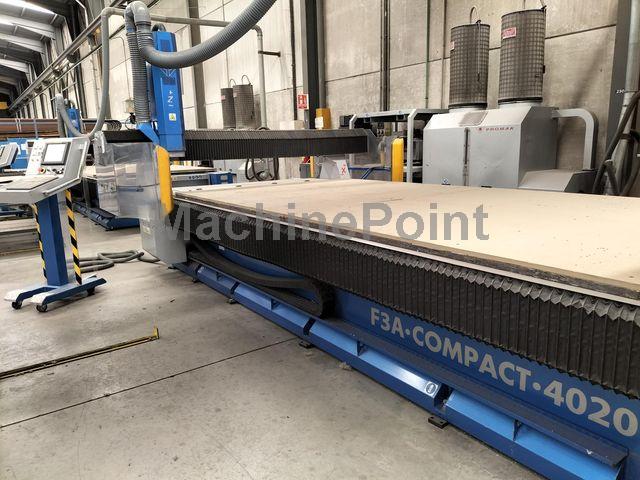

Używana Inne maszyny: PROMAK F3A-Compact-4020 - FANUC 2008

Dane techniczne maszyny używanej PROMAK F3A-Compact-4020 - FANUC

Ref.: 300044287

Marka: PROMAK

Rok: 2008

Inne specyfikacje:

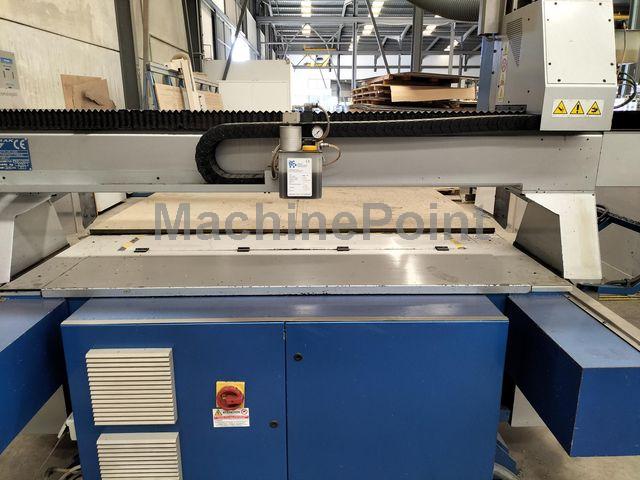

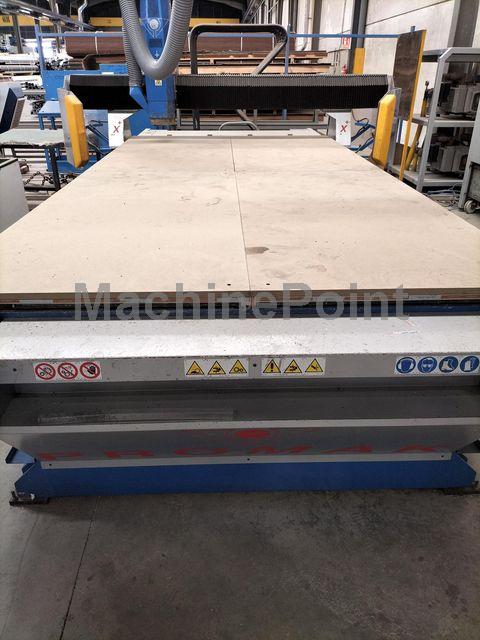

2x pantografy Promak do cięcia i frezowania płyt kompozytowych

Cechy ogólne F3A-COMPACT

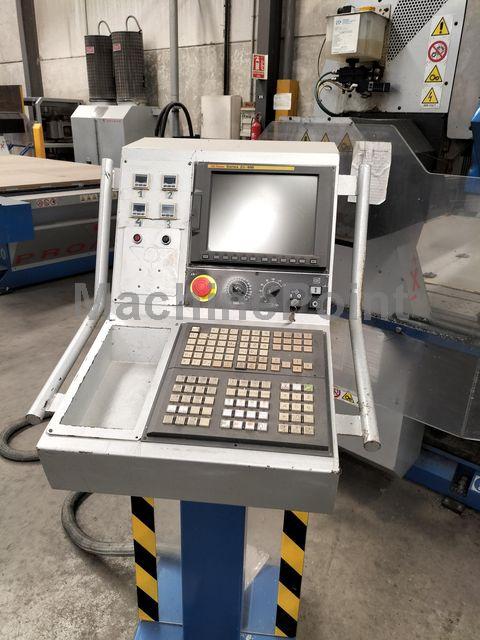

Sterowanie numeryczne: OSAI 110 może być zamówiony model 510 Win Media
Typ NC (Numerical Control) Digital
Moc elektrowrzeciona: 4 kW - 5,5 kW (standard) - 8 kW
Prędkość obrotowa elektrowrzeciona (obroty na
minutę)
0: (18.000 - 40.000)
Przyłącze elektrowrzeciona: HSK 40
Planarna wymiana narzędzi: (10 pozycji x 2 - 1500) (16 pozycji x 2 - 2000)
Czasy zmiany narzędzia planarnego 8 sek. 14 sek. chip-to-chip
Moc zainstalowana: 10 kW
Moc pompy próżniowej: 5,5 kW
Moc podciśnienia: 4 kW
Prędkość "szybka" X/Y: 40.000 mm/min
Prędkość "szybka" Z: 25.000 mm/min
Prędkość "szybka" osi C: 40 obr/min
Maksymalna prędkość robocza 20.000 mm/min
Maksymalne przejście pod portalem: 300 mm
Wymiary robocze osi X: 1550-2050 mm
Wymiary robocze w osi Y: 2025-3050-4050-6100-8100 mm
Wymiary robocze w osi Z: 425 mm
Wysokość stołu roboczego 900 mm
Masy
3015-3020: 2900-3200 kg
4015-4020: 3300-3600 kg
6015-6020: 3700-4000 kg
8015-8020 6700-7000 kg
Rozmiary gombratu
2050 1550
3015-3020: 4100 x (3100) x 2700 (2600)
4015-4020: 5100 x (3100) x 2700 (2600)
6015-6020: 7100 x (3100) x 2700 (2600)
8015-8020: 10400 x (3100) x 2700 (2600)
Dokładność maszyny
Temperatura otoczenia 20°.
Powtarzalność pozycjonowania =< 0,03 / < 0,05 przy dokładnym vita
Pozycjonowanie/pozycjonowanie =< 0,01
Okrągłość interpolacji =< 0,05 Średnica F2000 75
Zasilanie
Typ zasilania Trójfazowe bez Neutralne
Obwód zasilania 400 V 50 Hz - 50 kW
Obwód sterujący 24 V DC
Energia pneumatyczna i hydrauliczna
Energia pneumatyczna obecna - 7 barów
Zużycie powietrza (l/min) od 50 do 1200 l/min - w zależności od wyposażenia
Moc hydrauliczna Nieobecna
Litry mgły olejowej 2
Maksymalne ciśnienie (bar) 2,5 bara
