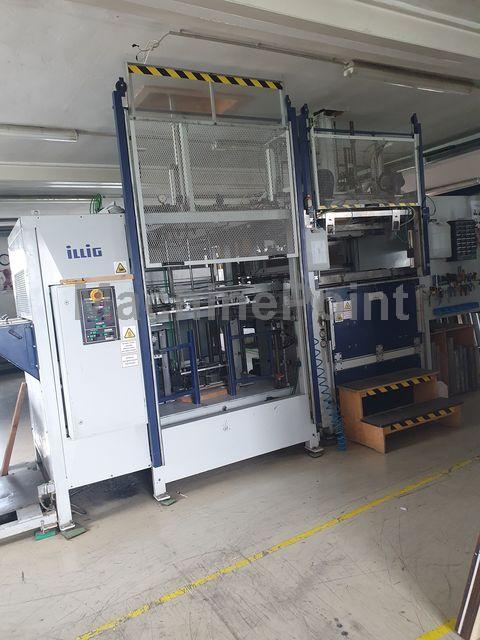

б/у ILLIG UA 100 G BE 1996 года производства для продажи

Термоформовщик : Площадь формовки мин-макс : 100x300 - 350x500 мм Высота формовки над рабочим уровнем макс : 100мм Высота формовки ниже рабочего уровня макс : 30мм Ширина материала мин-макс : 340-540мм Подключенная нагрузка верхнего нагрева : 9,8 кВт Длина верхнего нагрева: 875 мм Подключаемая нагрузка нижнего нагрева : 5,6 кВт Длина нижнего нагрева: 500 мм Ход нижней рамы: 45 мм Диаметр рулона материала: 600 мм Резка : Макс. площадь реза: 350x 500 мм Давление резания: 250 кН Мин./макс. высота линии резки: 80/110 мм Подключаемая нагрузка нагревателя для стальной правильной матрицы: 4 кВт Комплектная машина (термоформер и резка) Максимальное количество циклов : 20 Общая подключенная нагрузка с верхним нагревом : 13,7 кВт Общая подключенная нагрузка с верхним и нижним нагревом : 19,3 кВт Общая подключенная нагрузка с верхним и нижним нагревом и нагревом стальной правильной матрицы: 23,3 кВт Общий расход воздуха/цикл при максимальной длине хода : 45 NL Минимальное рабочее давление : 6 бар Рекомендуемая фактическая производительность компрессора: 1 200 NL/мин. Диаметр рулона скелетного полотна макс : 600 мм Рабочий уровень над полом: 1 100 мм Общая ширина с учетом шкафа управления: 1 930 мм Общая длина с учетом стойки для рулонов материала: 6 330 мм Общая высота: 2 050 мм Вес машины 3000 кг На этом станке установлен робот Motoman, который используется для сбора деталей и укладки их на конвейерную ленту. Это было важно из-за размера деталей, которые были произведены (слишком маленькие). Машина наработала 193.111 часов, но в 2022 году компания Illig провела большой осмотр и заменила множество критических деталей.

Макс. длина листа: 1000 мм Макс. ширина листа: 700 мм Площадь формования: 960x660 мм Макс. глубина негативного/позитивного формования: 300 мм Система втоматического контроля пузырьков, контролируемая фотоэлементом Верхний поршень с пневматическим приводом, моторизованная дистанционная регулировка хода, стандартная программа переключения, цифровая регулировка скорости (7 уровней) через каскад клапанов и автоматический прижим 4 усиленных вентилятора по 22 м3/мин 4-х сопловая система охлаждения водяным распылением Устройство загрузки и выгрузки BE P для работы со стопкой листов Магазин для листов Загрузочное устройство с быстросъемным всасывающим держателем листов Управление двойным захватом Автоматическая регулировка ширины и длины транспортировки Листовой магазин с автоматическим устройством центрирования листов с помощью моторизованных колонн, с резервированием настроек, программой переключения и моторизованными съемниками листов Верхний и нижний нагрев на загрузочном устройстве с возможностью установки терморегулируемой прижимной рамы для работы с герметичным коробом с пневматической поддержкой листов. Верхний подогрев "Joystick'' с 5-ти зонным управлением, нижний подогрев с 3-х зонным изотермическим управлением Вакуумный насос для сбора листов Часы наработки: 5718 Дотупена по отдельной цене: горизонтальная пила Hema HTR 600, 2001 г.

Min-max ширина материала: 150-495 мм Min-max подача: 50-280 мм Мощность верхнего нагрева: 9,5 кВт Мощность нижнего нагрева: 6,9 кВт Установленная мощность: 18,3 кВт

Линия состоит из следующих агрегатов: разматыватель/ подогреватель/ формовочно-пробивная машина RDM 70k(2g) / укладчик/ обрезной агрегат/ шлифовальный станок/ воздуходувка Технические данные Размоточный станок RO Подставка для рулонов материала Ширина материала макс.::805 мм Диаметр рулона материала макс.:1200 мм Вес рулона материала макс.:1200 кг Зажимной конус для внутреннего диаметра по выбору: 70 - 95 мм 140 - 165 мм 190 - 215 мм Пневматическое подъемное устройство Размеры Длина:1630 мм Ширина:1390 мм Высота:980 мм Вес с подъемным устройством: 346 кг Технические данные Подогреватель VHW 90/2b Ширина материала со стороны подачи и разгрузки макс.900 мм Толщина материала макс. 1,8 мм Подключенная нагрузка нагревательных валов 32,4 кВт Скорость протяжки материала макс.35 ммин Скорость подачи материала мин. 1 м/мин Температура нагревательных валов макс. Конвекционный нагреватель макс. Диаметр нагревательных валов 600 мм Количество нагревательных валов 2 шт. Высота выгрузки материала макс.: 1400 мрн Высота выгрузки материала мин.: 1000 мм Вес ок. 1200 кг Размеры: Общая длина 2100 мм Общая длина с учетом нагревательного туннеля: 2660 мм Общая ширина: 1652 мм Высота: 2050 мм Высота с учетом охлаждения шкафа управления [опция]: 2465 мм Технические данные Термоформовочная машина RDM 70K Зона формовки макс.,Высота формовочной части, отрицательная макс./опция : 125/150 мм Высота формовочной части, положительная макс. 15 мрн Ширина материала макс.730 мм Длина подачи макс.300 мм Усилие закрытия пресс-формы макс. 250 000 Н Количество оборотов в холостом режиме макс. Подключенная нагрузка верхнего и нижнего нагрева 74,2 кВт Суммарная подключенная нагрузка с пневм. плунжером 81,5 кВт Суммарная подключенная нагрузка с механическим плунжером 85,4 кВт сервоприводной плунжерный помощник Размеры террноформера: Длина с подачей материала, без укладочного устройства: 3 050 мм Длина с подставкой для рулонов, без устройства укладки: 5 205 мм Ширина, со шкафом управления: 4 510 мм Высота с пневм. заглушкой: 2 620 мм Высота с механической заглушкой: 3 280 мм Вес: 5 500 кг Макс. длина реза (в зависимости от материала) в мм PS-HI 6000 мм ПП 5000 мм ПЭТГ 4900 мм ПЭТ 4600 мм ПВХ 5000 мм Включает одну форму для чашек Apet
