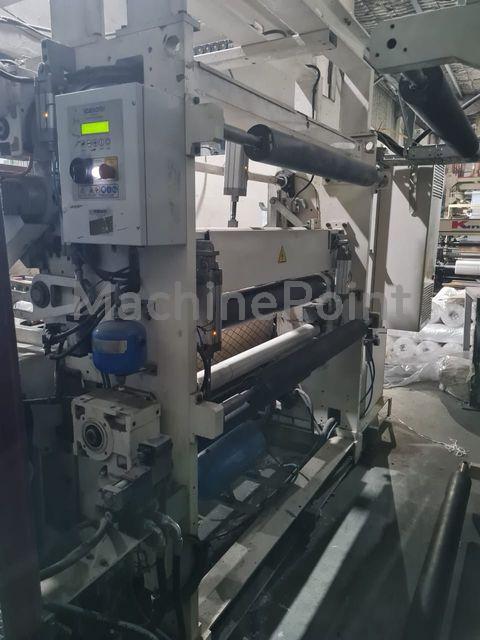

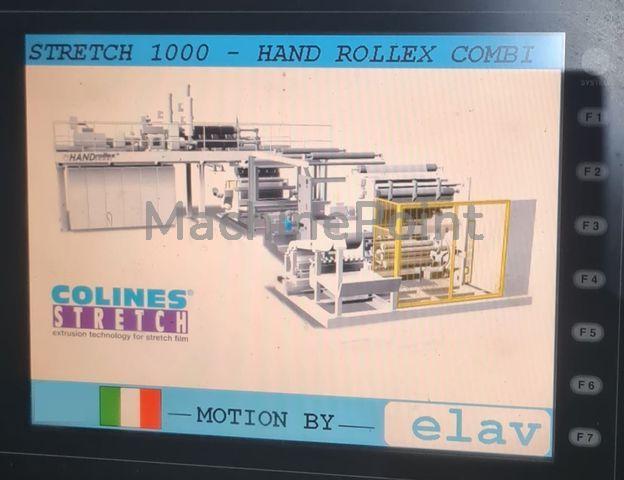

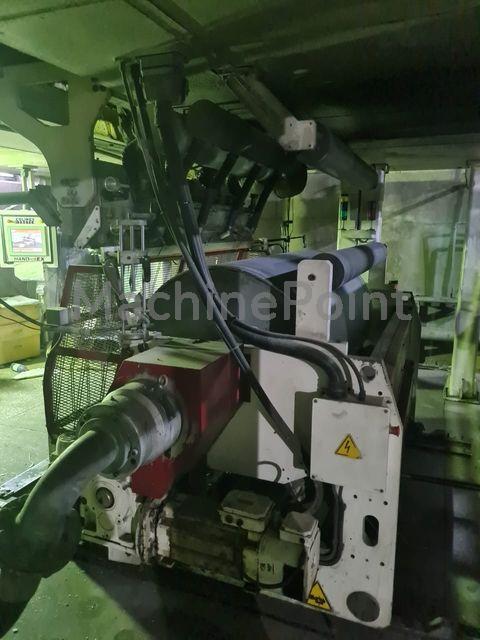

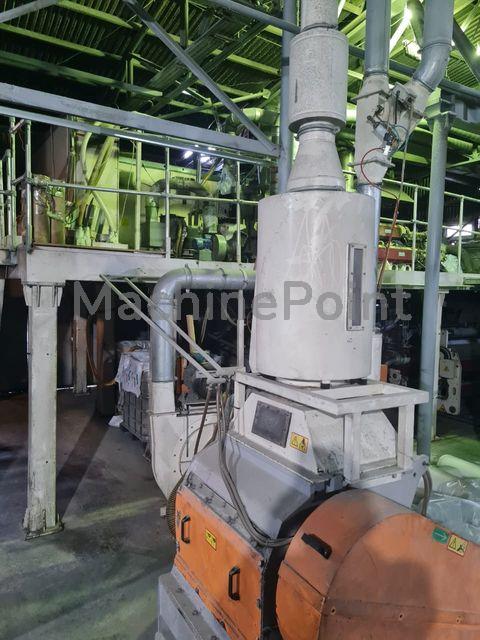

COLINES HANDrollEX 1000-A Type CFC/100 del 2007 usata in vendita

Materiali: LLDPE, mLLDPE Capacità di uscita: 500 kg / ora Spessore del film (Min): da 11 a 25 mic Larghezza del film (max): 1500 mm Spessore del film (max): 30 mic 3 Batch di sistema di dosaggio gravimetrico con 2 componenti per gli estrusori B-C-D. 1 Sistema di dosaggio gravimetrico a 3 componenti per l'estrusore A. 1 Sistema di supervisione per sistemi di dosaggio gravimetrico 1 Sistema di alimentazione integrato per i sistemi di dosaggio gravimetrico Lavorazione 1 Estrusore monovite PERFORM-EX diam. 120 mm rapporto L/P 30 (C) con riscaldamento a infrarossi e motore ae. 1 Estrusore monovite PERFORM-EX diam. 80 mm rapporto L/D 30 (B) con riscaldamento a infrarossi e motore ac. 2 Estrusori monovite PERFORM-EX diam. 55 mm rapporto 1/1 34 (A-D) con riscaldamento a infrarossi e motore ac. 4 Trasduttori di pressione e temperatura. 1 Cambio di vaglio a leva con nottolino per estrusori da 120 mm. 2 Cambio a leva per estrusori diam. 55 mm. 1 Cambio di vaglio a leva per estrusori diam. 80 mm. 1 Struttura di sostegno degli estrusori. 4 Unità di trasporto per estrusori complete di riscaldatori. Testa 1 Blocco di alimentazione a geometria fissa a 5 strati per struttura A-B-C-B-D. 1 Filiera di estrusione piana larga 2050 mm predisposta per la regolazione automatica. 1 Scatola del vuoto completa di tubazioni e ventilatore. 1 Dispositivo elettrostatico di spillatura dei bordi. Raffreddamento 1 Unità Chill-roll con cilindro diam. 1400 mm, completo di motori a corrente alternata, giunti rotanti e cilindro di pulizia rivestito in gomma. Avvolgimento 1 Dispositivo di scivolamento laterale 1 Unità di traino con taglio longitudinale automatico, taglio a nastro e gruppo di trasporto per la separazione dei nastri. 1 Avvolgitore automatico a torretta a 3 alberi ALLSPEEDY8 III 3 alberi di espansione da 3'' per produrre macchine per film estensibile e bobine jumbo. 3 alberi di espansione con diametro di 60 mm. 3 alberi di espansione da 2'' per produrre bobine manuali di film estensibile. 1 Apparecchiatura elettrica generale di controllo in container climatizzato. 1 Sistema di controllo con Teleservice. 1 Postazione di controllo centralizzata della linea con supervisori e HMI (Human Machine Interface). Controllo dello spessore Dispositivo di aspirazione per bordi rifilati BIGMOUTH'', con fresatura e trasporto del materiale fresato, completo di sistema di rialimentazione posto nell'estrusore diam. 120 mm.

12 - 200 micron per CPP 10 - 50 micron per Stretch 10 - 150 micron per CPE Struttura: ABC Estrusore monovite Cilindro e vite bimetallici Diam. 140 mm - 1 pz. diam. 80 mm - 2 pz. Sistema di dosaggio - 1 componente Gravimetrico Vacuum Box - Disponibile Velocità massima della linea: 450 metri / minuto Produzione lorda massima: 700 + 200 + 200 = 1100 kg / ora Produzione massima netta approssimativa su 22 micron 2100mm - 850 kg / ora Massimo 850 kg / ora CPP Massimo 1000 kg / ora CPE Cloeren USA feedblock e testa di estrusione piana 2600mm Regolazione automatica tramite blocchi termici Sistemi fissi di spatola interna da 200 mm per lato Dividere la matrice per facilitare la pulizia Unità rullo di raffreddamento Diam 1000mm e 300mm Larghezza 2700mm Alimentatori automatici a tramoggia Cambiatori idraulici del vaglio di diametro maggiore per un tempo di cambio più lungo Lama di raffreddamento ad aria Unità di termoregolazione dell'acqua Telaio oscillante Barre antistatiche Sistemi elettronici Apparecchiatura per la misurazione dello spessore con struttura di supporto Unità di autodiagnosi Regolazione automatica della velocità del rullo di raffreddamento per la misurazione dello spessore Unità di trattamento corona Marca Mero, 30 KW Raffreddato ad acqua Inoltre, il trattamento Enercon 15 KW è in standby. Avvolgitore automatico a torretta, JUMBOWIND Larghezza utile 2100 mm Diametro massimo di avvolgimento (diametro bobina) 1000 mm Alberi pneumatici, albero di espansione aggiuntivo Carrello idraulico per l'estrazione degli alberi pneumatici Diametro alberi pneumatici: 6 Disponibili anche tubi in acciaio da 3'' / 6'' / 12''. Unità di riciclaggio per i bordi rifilati Unità di rifilatura intermedia e finale da reimmettere nell'estrusore principale Apparecchiature di controllo elettrico generale in container climatizzato Banco di controllo centralizzato della linea Marchi: Siemens, Mero, Sistemi Elettronici, E+L, BD PLast, Norgren, Aertecnica Croci

Linea di coestrusione a 3 strati per la produzione di film estensibile manuale e per macchine PRINCIPALI DATI TECNICI: Materia prima 100% LLDPE - Butene, Esene, Ottene, Metallocene MFI, in ogni caso compatibile con la produzione di film estensibile Larghezza utile del film: 3 x 500 mm Spessore min-max del film: da 8 micron a 35 micron Tolleranza di spessore: +/- 4% da 10 a 20 micron +/- 3% da 20 a 35 micron Caratteristiche generali degli mandrini Tolleranza massima del diametro interno degli mandrini: 0 / + 0,3 mm Resistenza degli mandrini in cartone da 2": N/100 mm >1300 Resistenza degli mandrini in cartone da 3": N/100 mm >2400 Umidità massima degli mandrini di cartone 8%. Diametro dei ruolli finiti con alberi ad aria da 2": 80-150 mm Diametro massimo dei ruolli finiti con alberi ad aria da 3" fino a 260 mm Diametro del cilindro Cast: 960 mm Velocità massima della linea: 800 m/min. Capacità di ciascun estrusore diam. 120 mm con LLDPE circa 650 kg/h Capacità di ogni estrusore diam. 55 mm con LLDPE circa 140 kg/h Ciclo di cambio reale dell'avvolgitore fino a min 15 sec. Capacità totale lorda circa 930 kg/h ELENCO GENERALE DELLE ATTREZZATURE 3 Sistema di dosaggio gravimetrico di n.3 componenti per ogni estrusore (A-B-C) Estrusore monovite diam. 120 mm rapporto L/D 30 (B) con motore torque a.c. Baumueller 2 Estrusori monovite diam. 55 mm rapporto L/D 34 (A-C) con motori torque a.c. Baumueller 3 trasduttori di pressione e temperatura 3 cambiafiltri per estrusori di BD Plast Struttura di sostegno degli estrusori 3 trasportatori per estrusori Blocco di alimentazione a geometria fissa a 3 strati e testa piatta automatica di EDI Vacuum box a doppia camera di AMWIL Dispositivo elettrostatico di spillatura dei bordi Unità chill-roll con cilindro diam. 960 mm Dispositivo di aspirazione per rifili BIGMOUTH, completo di sistema di rialimentazione nell'estrusore diam. 120 mm Dispositivo di scivolamento laterale da E-L Unità di traino con taglio longitudinale automatico dei rifili Avvolgitore automatico ALLSPEEDY II, unità di avvolgimento tipo Turret a 3 alberi (2" e 3") per la produzione di bobine a mano e a macchina Sistema di controllo elettrico con teleservice e interfaccia uomo-macchina Accessori e connessioni elettriche, pneumatiche e oleodinamiche Apparecchiature per il sistema di misurazione dello spessore Impianto di termorefrigerazione per il raffreddamento ad acqua incluso

Larghezza utile del rullo di raffreddamento: 3.400 mm. Diametro del cilindro di colata: 960 mm. Diametro del cilindro di raffreddamento: 450 mm. Velocità massima della linea meccanica: 350 m/min. Capacità massima di recupero dei bordi rifilati: circa 250 kg/h. Diametro dell'albero dell'aria: 160 mm. Lame di taglio longitudinali: 4 Tipo di struttura coestrusa: CBBAA - CBABC Sezione di alimentazione ed estrusione 2 Sistemi batch di dosaggio gravimetrico a 4 componenti per estrusori A-B diam.150 mm Sistema batch di dosaggio gravimetrico a 4 componenti per estrusore C diam.130 mm Sistema di supervisione per i sistemi di dosaggio gravimetrico delle pos.01 e 02 Sistema di alimentazione integrato per i sistemi di dosaggio gravimetrico delle pos.01 e 02 Struttura per dosatori gravimetrici 2 Estrusori monovite diam. 150 mm. Rapporto L/D 30 A-B 2 motori a.c. da 265 kW con encoder per estrusori diam. 150 mm. 2 Unità di scambio termico per la termoregolazione del manicotto degli estrusori diam.150 mm. Estrusore monovite diam.130 mm. Rapporto L/D 30 C Motore a.c. da 200 kW con encoder per estrusore diam.130 mm. Unità di scambio termico per la termoregolazione del manicotto dell'estrusore diam.130 mm. 3 Trasduttori di pressione e temperatura completi di display digitale e allarme. 2 Scambiatori a cassetto per estrusori diam.150 mm. con azionamento idraulico manuale Scambiatore a cassetto per estrusore diam. 130 mm. con azionamento idraulico manuale Struttura di sostegno degli estrusori Sezione di stratificazione dei convogliatori e di coestrusione del film Set di N.3 trasportatori per estrusori completi di riscaldatori Blocco di alimentazione a geometria variabile a cinque strati CLOEREN/USA per struttura CBBAA e tappo selettore per struttura CBABC Filiera di estrusione piana CLOEREN/USA, larghezza 3.300 mm. predisposta per la regolazione automatica, impalcati interni 450 mm. per lato Carrello portante per matrice di estrusione piana Depressione a lama d'aria completa di ventola e regolazione per matrice piana Sezione di formazione del film Unità chill-roll con 2 cilindri diam. 960 e 450 mm, larghezza 3.400 mm, completo di due azionamenti in c.a., giunti rotanti e rullo rivestito in gomma N.1 per la pulizia. Completo di dispositivo elettronico di fissaggio dei bordi Lama di raffreddamento ad aria completa di ventola e tubazioni Gruppo di termoregolazione ad acqua con due circuiti separati per il raffreddamento dei due cilindri del gruppo chill-roll. Sezione di avvolgimento e rifilo Prima unità di traino con azionamento in corrente alternata, trasferimento motorizzato delle unità di rifilatura dei bordi e cella di carico. 2 sistemi di recupero dei bordi rifilati, ciascuno composto da: Dispositivo di aspirazione dei bordi rifilati Mulino di macinazione insonorizzato, con relative tubazioni e tubo flessibile per lo scarico dell'aria Tramoggia di rialimentazione Unità di scivolamento laterale 4 aste antistatiche Avvolgitore automatico a torretta, JUMBOWIND®, con larghezza utile di 2.800 mm, diametro massimo di avvolgimento di 800 mm e alberi da 6''. In dotazione 3 alberi e 1 tavola29. Carrello di sollevamento per l'estrazione del mandrino Trattamento corona su un solo lato

Linea di coestrusione a 5 strati di film cast cast per la produzione di film estensibile manuale, macchina e jumbo roll Struttura film ACBCD Estrusori 3x 55/34 mm con sistema gravimetrico 2 componenti, 1x120/30 mm con sistema gravimetrico 4 componenti Testa piana die Cloeren 2050 mm Camera del vuoto a camera singola Fissatura elettrostatica del bordo Diametro chill roll 1400 mm Dispositivo di aspirazione per rifili "Bigmouth" con triturazione e trasporto completo di sistema di rialimentazione posto nell'estrusore 120 mm (estrusore C) Avvolgitore automatico ALLSPEEDY III, unità di avvolgimento a torretta a 3 alberi Sistema di controllo dello spessore Electronic system a raggi X Bobine formati 3x500 mm, 3x 450 mm, 2x750 mm,6x250 mm, 5x300 mm Spessore 10-35 my Diametro bobine con albero ad aria da 2": 80-150 mm Diametro bobine con albero ad aria da 3": fino a 400 mm Velocità meccanica 800 mt/min Capacità lorda totale 1200 kg/h Produzione a 23my ,525 mt/min, 3x500 mm, 1000 kg/h Ciclo di cambio bobina 25 sec.
