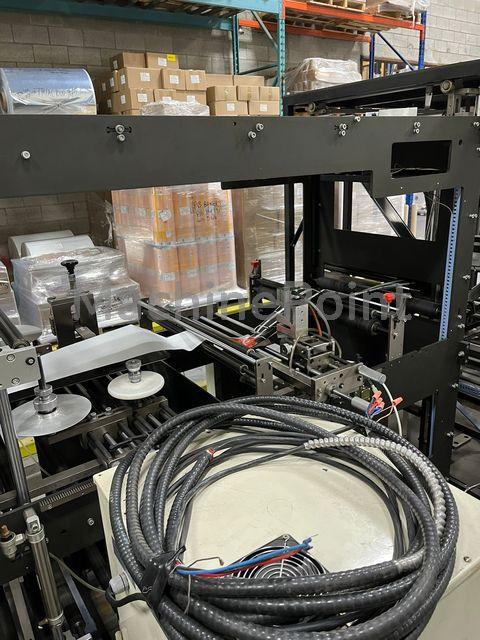

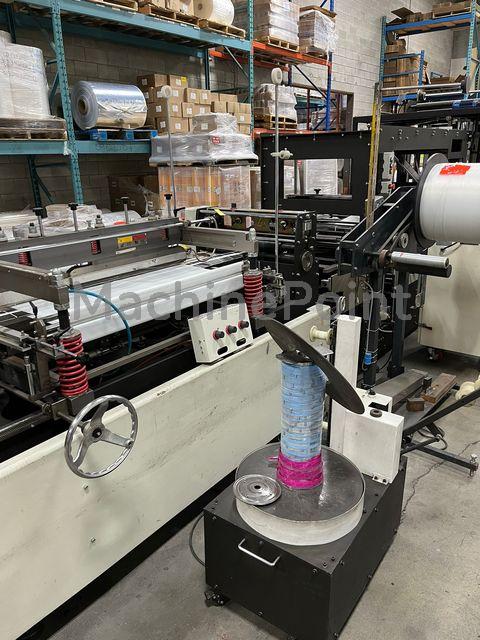

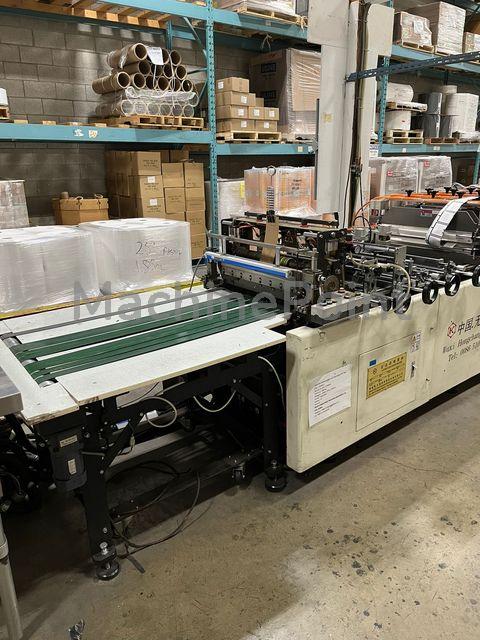

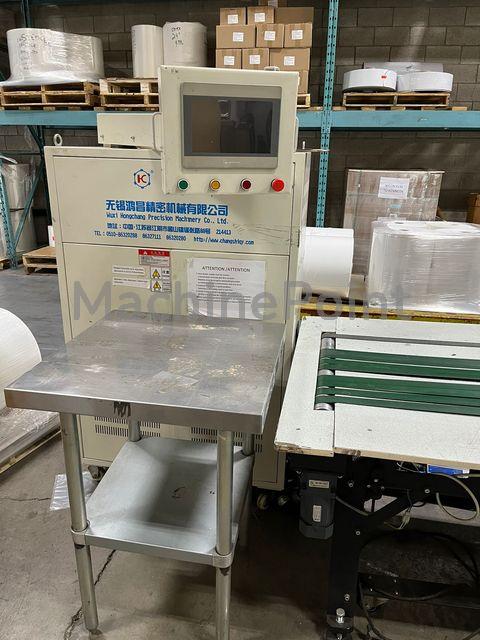

WUXI HONGCHANG PRECISION MACHINERY GSD-60SZ de 2008 usada en venta

Especificaciones Técnicas:

• Ancho De Soldadura: 300 mm
• Longitud De La Bolsa (Máx): 600 mm
• Longitud De La Bolsa (Mín): 50 mm
• Velocidad Del Film: 36 m/min

Otras Especificaciones:

Máquina automática de alta velocidad para la fabricación de bolsas con sellado en tres lados [con unidad de bolsa de pie (pouch)].

1. Film: Film laminado de todo tipo

2. Tamaño bobina
Material del cuerpo/ Anchura máxima: 1240mm
Diámetro máximo: 800mm (núcleo de papel ø76mm)
Material del fondo/ Anchura máxima: 150mm
Diámetro máximo:600mm (núcleo de papel ø76mm)

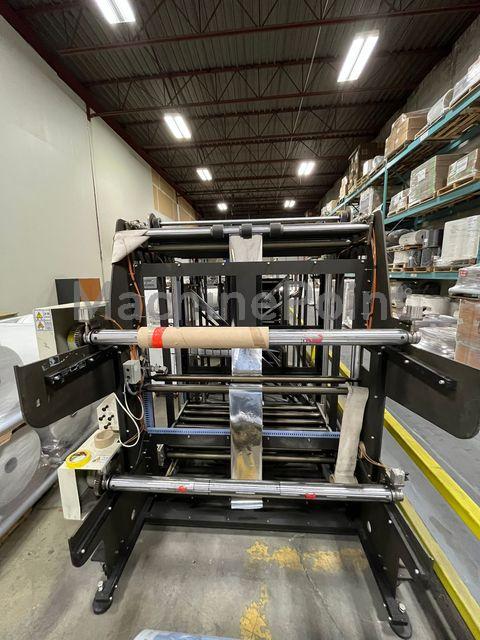

3. Unidad desbobinadora
Material del cuerpo/ Eje de aire horizontal, sistema de placa en V, sistema de control de tensión
Material del fondo/ Eje de aire horizontal, sistema de placa triangular, sistema de control de tensión

4. Sistema de control numérico
5 Mecanismo de alimentación: Sistema de accionamiento de servomotor AC doble
*Configuración de los equipos mediante pantalla y entrada sencilla por teclado. Detección de marcas de impresión mediante sensor de marcas de color.

6. Mecanismo de movimiento vertical de la termo selladora: Sistema de accionamiento de motor asíncrono de AC simple.

7. Tamaños y formas de las bolsas

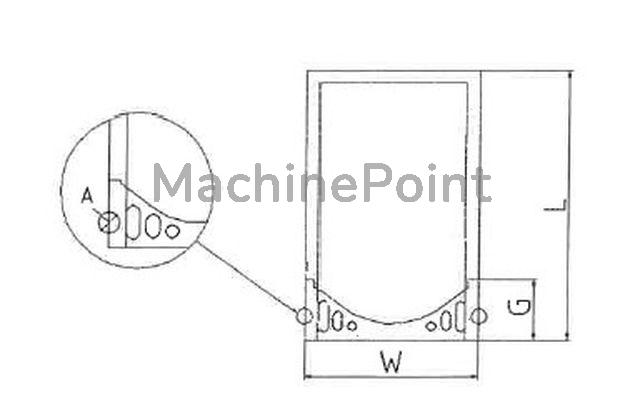

Bolsa de pie (pouch) :
W(Ancho de la bolsa): 60mm-300mm
L(Longitud de la bolsa): 120mm a 500mm
G(Profundidad del fuelle inferior): 25mm a 70mm
A(Diámetro del punzón inferior [estándar]): ø16mm

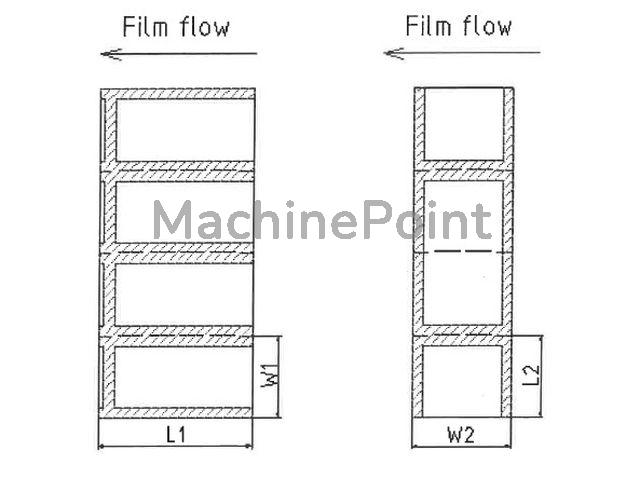

Bolsa con sellado en tres lados :
Cierre inferior
L1 (Longitud de la bolsa):
2-recorrido 300mm max.
1-recorrido 500mm máx.
W1(Anchura de la bolsa): 75mm a 600mm

*El uso de la unidad de salto permite aumentar la longitud de la bolsa.

Sellado lateral :
L2 (Longitud de la bolsa): 50mm a 600mm
W2(Anchura de la bolsa):
2-recorrido 300mm max.
1-recorrido 500mm máx.

*El uso de la unidad de salto permite aumentar la anchura de la bolsa
8. Capacidad de fabricación de bolsas

Número máximo de disparos: 120disparos/min
Velocidad máxima del film: 25m/min

Número máximo de disparos: 140disparos/min
Velocidad máxima del film: 36m/min

*El número de disparos y la velocidad del film se calculan por separado y no están relacionados.

9. Precisión de la bolsa : ±0.5mm

10. Potencia requerida :

Motor asíncrono AC del termo sellador: 1x3.0KW=3.0KW
Servomotor AC de alimentación: 1x1.0KW=1.0KW y 1x1.5KW=1.5KW
Motor desbobinadora rollo de film: 1x0.4KW=0.4KW
Termo sellador longitudinal: 3x4. 0KW=12.0KW
Termo sellador inferior: 2x5.0KW=10.0KW
Termo sellador transversal: 4x4.0KW=16.0KW
Motor desbobinadora bolsa pie (pouch) : 2x0.4KW=0.8KW
Sistema de control y otros: 3.8KW
Total: 48.5 KW

11.Suministro eléctrico: sistema de 3 fases y 4 hilos AC 380V, 50HZ
12.Aire comprimido requerido 0.6MPa (6 kgf/cm2)
13.Agua de refrigeración requerida: 15L/min

Motor asíncrono de AC del termo sellador - SEW - Alemania
Servomotor AC de alimentación - Panasonic - Japón
Variador de frecuencia - LG - Corea
Freno - MITSUBISHI - Japón
Pantalla - LCD (SAMSUNG) - Corea
Equipo neumático - AIRTAC - Taiwán
Ordenador - EVOC - Taiwán
Fotocélula para detección de marcas de impresión - SICK(NT6) - Alemania
Fotocélula para EPC - SICK - Alemania
Codificador - AUTONICS - Corea
Cojinete principal - BEM - Alemania

Otros Detalles:

Garantía: Sin garantía

Operatividad: En Producción

Disponibilidad: Inmediatamente

Voltaje: 380 V Trifásica
Frecuencia: 50 Hz
Installed Power: 50 Kw
