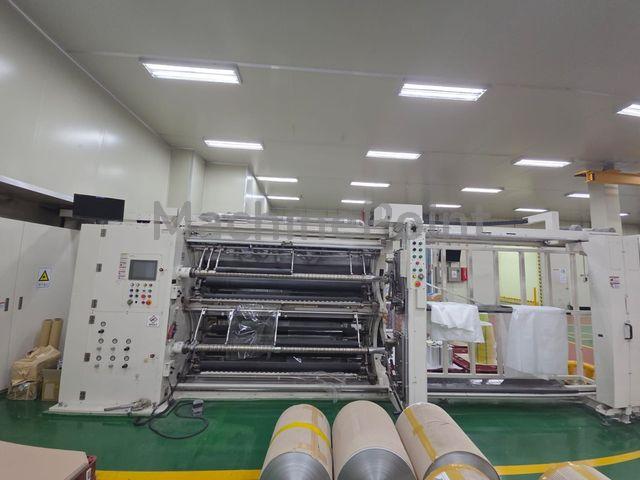

HAGIHARA HDF-027N-2100 de 2014 usada en venta

Especificaciones Técnicas:

• Ancho De Trabajo: 2100 mm
• Díametro Desbobinador: 1150 mm
• Diámetro De Rollo Final: 700 mm
• Velocidad: 400 m/min
• Tipo De Cuchilla: Circular
• Ancho De Corte (Min): 200 mm
• Ancho De Corte (Máx): 1950 mm
• Número De Cortes: 5

Otras Especificaciones:

Esta máquina está diseñada para el procesamiento multirranurado de film metalizado de aluminio. Utiliza ejes de fricción de aire para un bobinado estable e incluye un dispositivo de descarga de productos tipo eje para facilitar la extracción de los productos bobinados.

Materiales: Film metalizado de aluminio PET de 9-50 micras

Cuchillas circulares y de afeitar

Velocidad media de 200 a 250 m/min.
Ancho mínimo de la bobina: 500 mm.
Ancho máximo de la bobina: 2100 mm.
Diámetro de de la bobina en el rebobinador:
Máximo 600 mm (mandril de 76 mm).
Máximo 700 mm (mandril de 152 mm).

Tensión de desbobinado: 50-500 N (diámetro 650 mm o menos), máximo 270 N (diámetro 1000 mm).

Tensión de desbobinado:
diámetro 200 mm: 50-300 N/m
diámetro 400 mm: 50-170 N/m
diámetro 700 mm: 50-100 N/m

Sección de desbobinado:
Tipo fijo de un solo eje sin eje
Dirección: hacia arriba o hacia abajo, dependiendo del lado metalizado
Control de tensión: totalmente automático con retroalimentación del detector de tensión
Rodillo bailarín instalado para evitar vibraciones
Sujeción del eje: mandril mecánico giratorio (estándar de 3 pulgadas, 6 pulgadas mediante adaptador)
Alineación del film y corrección de bordes: ±5 mm manual, ±100 mm automático mediante sensor

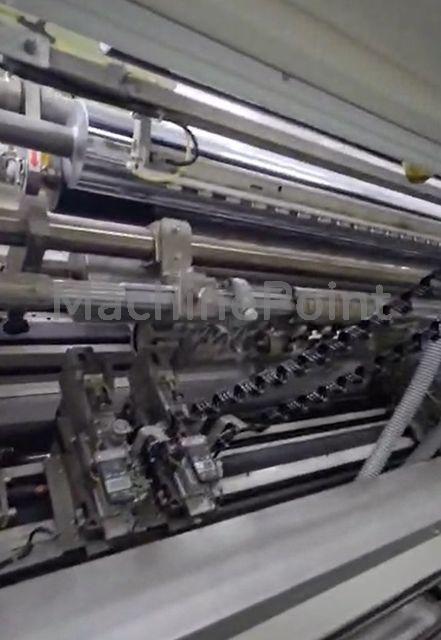

Mecanismo de corte longitudinal:
Cortadora NC de cuchilla superior/inferior (corte recto).
Unidades de cuchilla independientes (6 superiores, 6 inferiores).
Ajuste del ancho de corte a través del panel táctil (precisión de ±0,1 mm a ±0,2 mm).
Control de polvo: sistema de succión de la boquilla de la cuchilla y succión de la cuchilla inferior.
Cortadora con cuchilla opcional (ajuste manual).

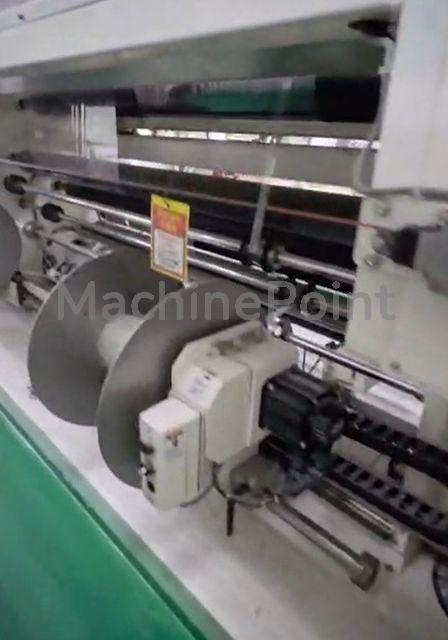

Mini bobinadora:
Situada debajo de la cortadora
2 unidades (izquierda/derecha), accionadas por servomotor de CA
Mandril de 3 pulgadas y diámetro de bobina max de 600 mm

Sección de rebobinado:
Accionamiento central de doble eje
Eje de fricción neumático de 3 pulgadas y eje neumático de 6 pulgadas
Control automático de tensión basado en el diámetro de bobinado

Descarga de la bobina:
Bandeja elevadora hidráulica.
Deslizamiento motorizado y inclinación hacia el carro (suministrado por el cliente).

Eliminadores de electricidad estática: 5 unidades (tipo Keyence SJ-HA)

PLC: Fuji Electric

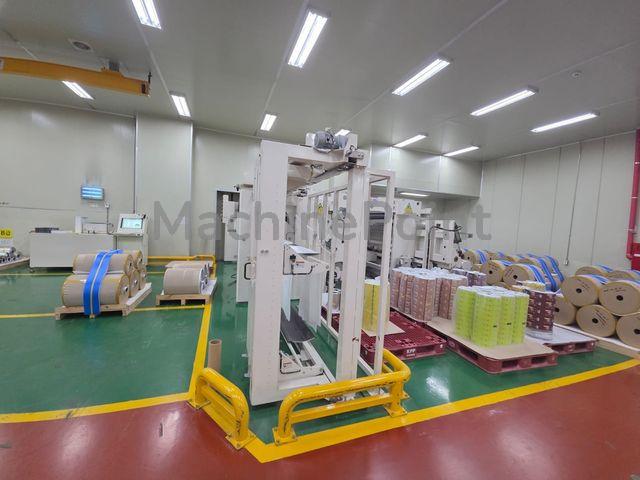

Instalación: Sala limpia clase 10 000

Piezas de repuesto:
Correas de transmisión (4 tipos para la línea, 1 para el bobinado y 1 para el desenrollado)
Herramientas estándar

Otros Detalles:

Garantía: Sin garantía

Operatividad: No está en funcionamiento. Puede probarse en ciclo seco

Disponibilidad: Inmediatamente
