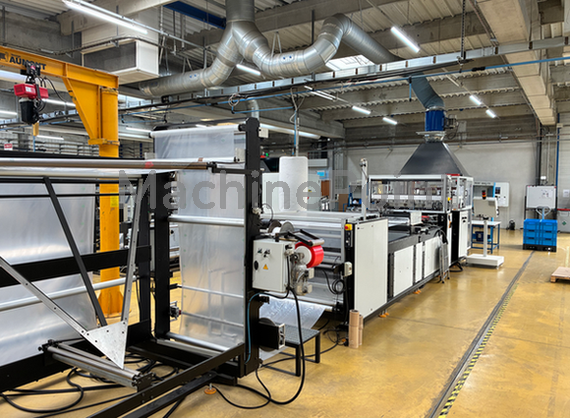

SCAE Dimatic ETH471/110 de 2017 usada en venta

Otras Especificaciones:

DIMATIC ETH 471/110 – 11 Servomotores y 2 Motores AC
Máquina electrónica para la producción de bolsas PE, basada en un sistema de control open-source EtherCAT, diseñada para producir distintos tipos de bolsas de sellado lateral.
La máquina puede producir bolsas con material LDPE, LLDPE, HDPE y PP.

Características de la máquina:
Rodillos servomotorizados para el desbobinado del film
Servomotores para controlar la tensión del film durante la soldadura y mover el material suavemente hacia la zona de soldadura
Barras de soldadura servomotorizadas con ajuste de tiempo de soldadura durante la producción; elevación automática de la barra con giro de 90° para limpieza fácil

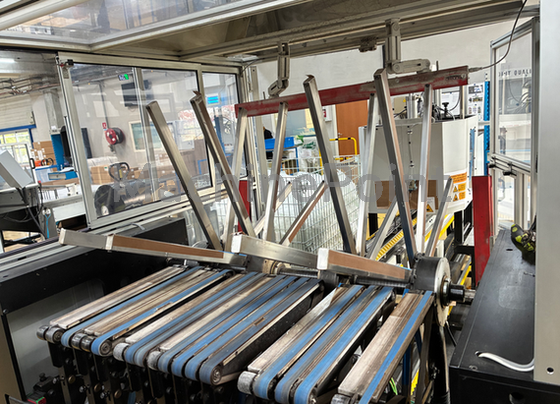

Agarrador de bolsas servomotorizado con 8 brazos y aspiración por vacío
Ajuste automático del molino y transportador según guíador de banda
Transportador servomotorizado con cambio rápido de distancia de clavijas; estaciones de apilado 1+6
Sección de alimentación accionada por servomotor para desbobinado a velocidad constante
Compensador neumático con rodillos de fibra de carbono
Compensador simple adicional (fibra de carbono) para mejor control de tensión entre velocidad continua e intermitente
3 barras antiestáticas sin shock (2 barras antiestáticas Thunder-ION de alta eficiencia) marca SIMCO
1 célula fotoeléctrica para registro de impresión
Cintas de salida servomotoradas de fibra de carbono para descargar electricidad estática
Velocidad mecánica (sin material): 400 ciclos/min
Ancho de bolsa (min/max): 150 – 620 mm
Altura de bolsa (min/max):
1 pista : 200 – 850 mm
2 pistas: 250 – 500 mm por pista
Velocidad lineal: 110 m/min

1 TAGL2/WK – Cortadora con cuchilla fría para separar paquetes en dos pistas
2 P-C/WK – 6 pasadores calefactados para bloquear bolsas (3 por pista)
1 AD0.8 – Barra de soldadura lateral con radio R0.8 para LDPE de 20–40 micrones; cabezal de soldadura con aislante para aumentar resistencia al desgaste y reducir humo / completa con 3 líneas de pipetas ajustables
1 AD2 – Barra de soldadura lateral con radio 90° para HDPE 15–25 micrones y LLDPE 15–30 micrones; cabezal de soldadura con aislante para aumentar resistencia al desgaste y reducir humo / completa con 3 líneas de pipetas ajustables
1 AC6 – Rodillo de teflón servomotorado; diámetro 56 mm

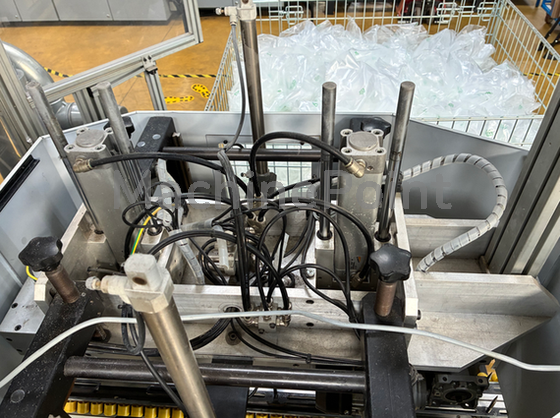

1 MOT/E3.2 – Transportador con guiador de banda, célula ultrasónica para ajustar unidad de perforación E3.2TX/S y cortadora de seguridad E15.S para mantener distancia constante entre centros de agujeros y borde del film en caso de rebote del material
1 E3.2TX – Unidad de perforación de agujeros wicket, perforación radial; diámetro 12–16 mm
1 E3.4TX – Unidad de perforación de agujeros wicket, perforación radial; diámetro 12–16 mm para doble pista
2 E15.S – Punzones anti-desgarro lateral
1 IES – Cargadores estáticos; uno para apertura de bolsa cerrada y otro para fuelle inferior

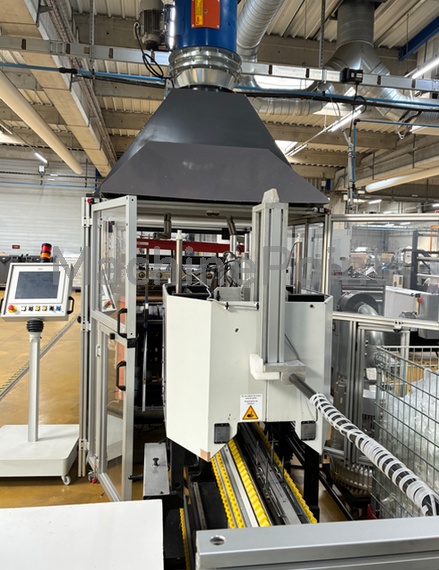

1 CAF – Aspiración de humo Ø160 mm (aspiración y conducto no incluidos)
1 ASS – Colector de residuos al vacío en bolsa de plástico
2 E10 – Puentes de agujeros de ventilación, ajustables longitudinal y transversalmente
16 E13 – Agujeros neumáticos de 6 mm
8 unidades de perforación por puente
1 E5.3/2/SM – Unidad de pre-soldadura servomotorada para fuelle inferior
Cada cabezal de soldadura completo con resistencias y sondas para termorregulación independiente / ajustable longitudinal y transversalmente
1 HRID/R – Desbobinador centralizado con elevación hidráulica para rollos hasta 1.200 mm diámetro

Control Automático de Tensión para Aceleración/Frenado:
2 unidades de elevación hidráulica
Compensador neumático
Sensores ópticos para diámetro mínimo e interruptor de fin de rollo
Sensor ultrasónico para guía de borde (FIFE)
Diámetro de rollo: max 1000 mm
Ancho de desbobinado: min. 400 mm, max. 1650 mm
1 eje de aluminio para mandril de 3”
Altura de recogida: min 350 mm

1 MF/B/1700-850 – Triángulo de plegado para formar medio tubo
Ancho base max 1700 mm para plegar hasta 850 mm, inclinación ajustable
Posicionamiento transversal micrométrico
2 GT/MF – Perforación longitudinal
1 TG/LG – Cortadora longitudinal para formar film plano a partir de film tubular
1 TRIM – Corte longitudinal para formar solapa
1 PRS.1/S – Unidad de fuelle inferior; profundidad máxima 120 mm
Posicionamiento transversal micrométrico
1 RINV/MF – Barra con cojín de aire para film tubular
2 C5/7M – Desbobinadores para cinta adhesiva pre-pegada
Desbobinador motorizado completo con:
1 motor para control de rollo
1 compensador neumático para ajustar tensión del adhesivo – 1 eje neumático
1 sensor para detectar diámetro de rollo
1 adaptador para mandril de 6”
Velocidad máxima de desbobinado: 80 m/min
1 TRIM/LG – Rebobinador para recorte, motorizado para residuos
1 TAGL2/WK – Cortadora con cuchilla fría para dividir el paquete para dos pistas
2 P-C/WK – 6 pasadores calefactados para bloquear bolsas (3 por pistas)
1 rodillo superior para avance principal
1 rodillo inferior para avance principal
1 engranaje plástico para avance principal
1 cilindro superior para doble tiraje
1 cilindro inferior para doble tiraje
1 engranaje plástico para doble tiraje
1 cilindro superior para alimentación
1 cilindro inferior para alimentación
