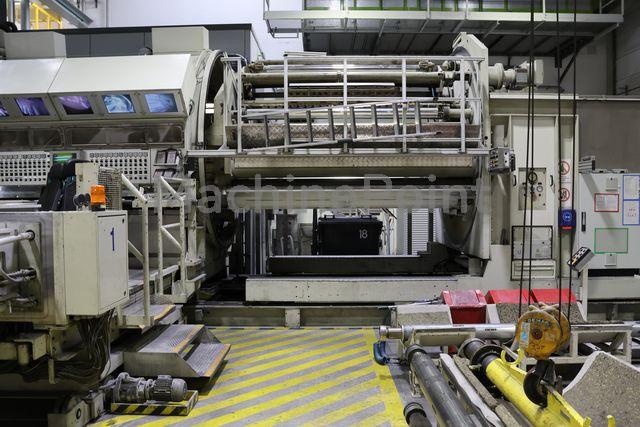

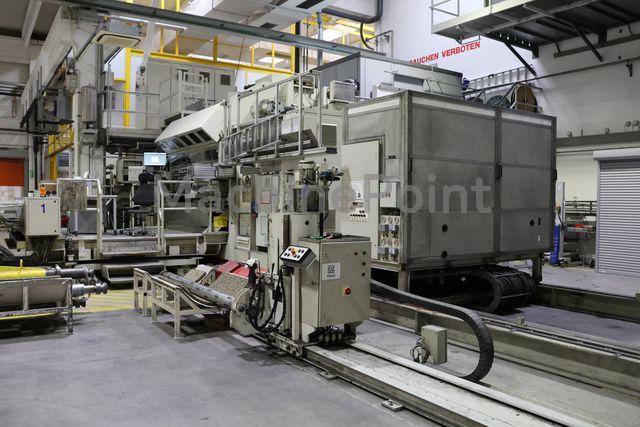

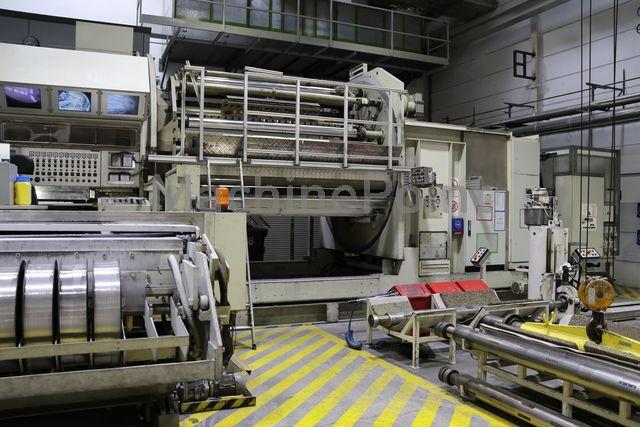

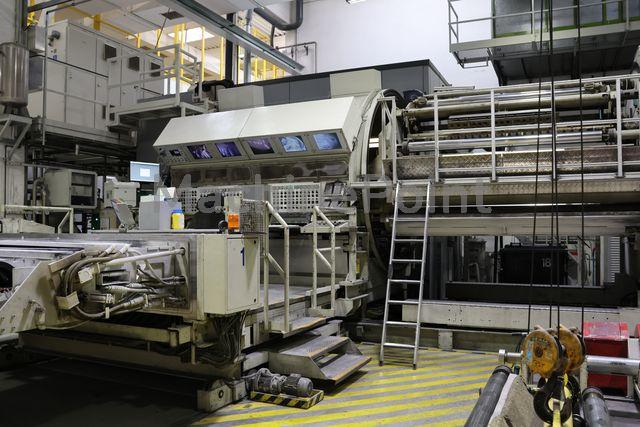

GALILEO CAL 2210 de 1989 usada en venta

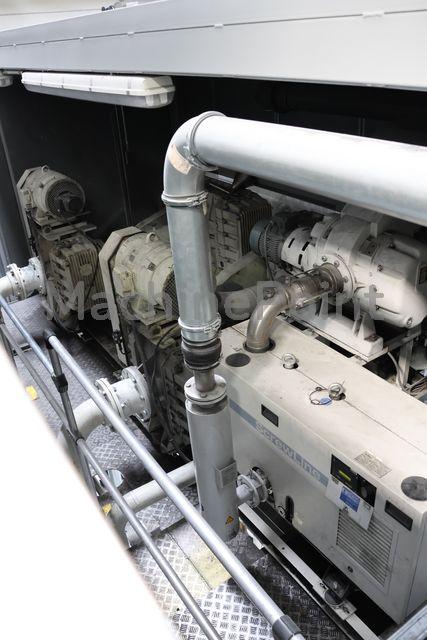

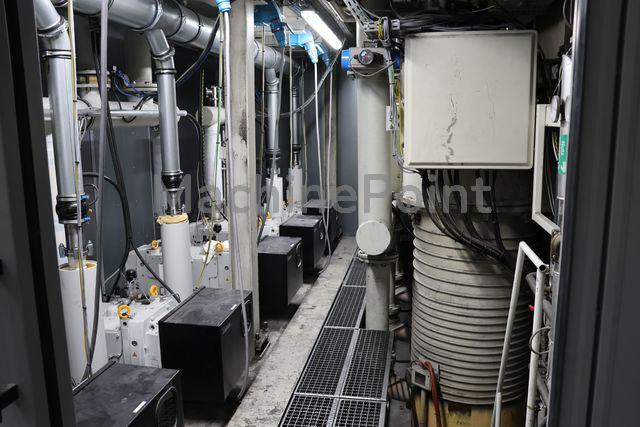

Materiales de soporte : Film de plástico no extensibles PET : 100-800 micras PVC : 100-800 micras Film de plásticos extensibles con un espesor que depende del material específico y del rango de tensión. Tamaño bobima Anchura máxima de metalización : 1650 mm Anchura mínima de metalización : 800 mm Diámetro máximo : 1000 mm Diámetro interior mandril : 200 mm Evaporación Material depositado : aluminio Grado de pureza recomendado (Al) : 99,8% Diámetro del hilo de aluminio : 1,6 mm Número de evaporadores : 19 Dimensiones de los evaporadores : 120x35x10 mm Material : sinterizado, intermetálico Velocidad máxima de vaporización del aluminio 10 g/min Gama de espesores : 0,8-10 ohm/frame Enrollado Velocidad máxima de la banda (PET 12 micras) : 12 m/s Rango de tensión : 9-90 kg Tiempo de aceleración y desaceleración a la velocidad máxima : 30 s Bombeo Bombas en la cámara de metalización 2 bombas de difusión velocidad nominal cada una : 50.000 l/s 1 bomba mecánica de refuerzo con motor de velocidad variable, cilindrada : 5.500 m3/h 1 Cryopanel para Polycold PFC1102HC : 200.000 l/s 2 bombas rotativas, cilindrada : 505 m3/h Bombas en la cámara de bobinado 1 bomba mecánica de refuerzo, cilindrada : 13.000 m3/h 1 bomba mecánica de refuerzo, cilindrada: 5.500 m3/h 1 bomba mecánica de refuerzo, cilindrada: 2.000 m3/h 1 Cryopanel para Polycold PFC662HC : 150.000 1/s 2 bombas rotativas, cilindrada : 505 m3/h Bombas en la cámara de protección 1 bomba mecánica de refuerzo, caudal: 2.000 m3/h 1 bomba mecánica de refuerzo, caudal: 1.000 m3/h Agua de refrigeración Caudal : 350 1/min (aprox) Temperatura de entrada : 15-25 grados C Presión : 4 bar Nota: la calidad del agua debe ser tal que evite la obstrucción y la corrosión en el sistema de refrigeración. Aire comprimido Presión : 6-7 bar

Metalizador Galileo MEGA de 2410 mm. con carga-descarga ROBÓTICA. Incluye una cortadora-rebobinadora LAEM de 2500 mm (opcional por 40.000 euros adicionales) Las barras de evaporación son controlados por un armario separado con accionamientos Eurotherm. La máquina fue instalada con la unidad de tiristores Eurotherm, remplazados completamente con los últimos convertidores E-power de Eurotherm junto con el nuevo HMI en el año 2014. Estas son las últimas tecnologías por Eurotherm. La máquina Metalizadora está funcionando con éxito con una producción de 20 toneladas por día (calculada para una película de poliéster de 12 micrones de ancho máximo). Mínimo/máximo. Ancho de metalización (mm): 1200 mm / 2400 mm Min. Velocidad de trabajo: 90 m/min Velocidad mecánica máxima: 840 m/min Diámetro máximo del desbobinador/bobinador de bobinas: 1000mm Identificación del núcleo: 6 pulgadas Material depositado: Aluminio (pureza recomendada del 99,8%) Diam. De alambre de aluminio: 1.6 mm Número / Tamaño de las barras de evaporación: 27 / 120x35x10 mm Max. Cantidad de aluminio evaporado por barco: 10g/min Rango de tensión de desenrollado / Tensión en la unidad del cabrestante : 3.5 a 65 Kg / 90 Kg Diámetro del rodillo de proceso: 500 mm Sistema de refrigeración adicional Corema Unidad de refrigeración para el tambor de proceso principal ( -20 C) PLC, Drives & Control : Siemens S7 Con accionamientos Simoreg para el control de la máquina y el proceso, a través de un PC de supervisión. Max. Potencia absorbida (aprox.) 340 KW Número de cámaras: 3 cámaras de vacío independientes con sistemas de bombeo independientes para aumentar la eficiencia del vacío. Control óptico RF Otras unidades en el cuerpo de la máquina: Dos rodillos con revestimiento cerámico, 2 rodillos separadores curvos, brazo oscilante en el rebobinador con sistema de control de tensión. La máquina incluye un sistema de manipulación robótica de accionamiento hidráulico 3 ejes de aire están incluidos en el suministro. Material a metalizar:- Película de poliéster :- 8 mic a 65 mic Película de BOPP :- 8 micro a 50 micro CPP Film :- 15 micro a 75 micro Papel :- 50 GSM a 175 GSM Si el grosor es mayor, entonces la velocidad de la máquina debe ser reducida Ensamblaje de bombeo con secuencias automáticas Cámara de metalización Bombas de difusión 50000 l/s, 3 Bombas Roots 5500 m3/h, 1 Panel criogénico 200000 l/s, 1 Polycold PFC 1100, 1 Bomba con pistón giratorio 505 m3/h, 2 Cámara de rebobinado Bombas Roots 13000 m3/h, 2 Bombas Roots 5500 m3/h, 1 Panel criogénico 200000 l/s, 1 Polycold PFC 1100, 1 Bomba con pistón giratorio 505 m3/h, 2 Cámara de supervision Bombas Root 2400 m3/h, 1 Bombas Root 1000 m3/h, 1

Materiales Poliéster (PET) 6-60 p Polipropileno Orientado (OPP) 12-100 p PVC 20-80 p Polietileno de baja densidad (PEBD) Polietileno de alta densidad (PEAD) 25-100 p , 25-100 L., CPP 20-80 p Dimensiones de bobinas Ancho máximo de la película: 2020 mm Ancho máximo de metalización:2000 mm Ancho mínimo de metalización: 1000 mm Diámetro máximo: 1000 mm Diámetro interno del núcleo: 152 mm Evaporación Material depositado:aluminio Grado de pureza recomendado: 99,8%. Diámetro del cable de aluminio: 1,6 mm Número de barras: 23 Dimensiones de las barras de evaporacion: 120x35x10 mm Material de las barras: sinterizado intermetálico Velocidad de evaporación por fuente:10 g/min Rango máximo de espesor depositado: 0,8 - 10 STD Sistema de rebobinado Velocidad máxima: 840 m/min Velocidad mínima: 90 m/min Rango de tensión:3.5-65 kg Tiempo de aceleración y desaceleración a velocidad máxima: 30 - 60 s Diámetro del tambor de proceso:500 mm Sistema de bombeo No. 2 Bombas de difusión - 50000 I/seg. No. 1 Bomba Roots - 13000 m3/h No. 1 Bomba Raiz - 2400 m3/h No. 1 Bomba Raiz - 2400 m3/h No. 1 Panel criogénico - 200.000 I/seg. No. 2 Bombas de pistón rotativo - 505 m3/h No. 1 Polycold 1100' No.1 Bomba de pistón rotativo - 505 m3/h Alimentación eléctrica Tensión (+6-10%) Frecuencia (±4%) Fase: 3 Cables: 3 + tierra Potencia máxima absorbida (aprox.) : 340 kW Agua de refrigeración Caudal (aprox.) : 600I/min Temperatura de entrada: 18+25 °C Presión de entrada (para salida libre): 3 kg/cm2 Carga máxima de calor a retirar: 290 kW Especificaciones típicas del agua Dureza del agua: 6-8 °D Contenido de CO2: máx. 15 mg/I Contenido de CI: máx. 20 mg/I Tamaño de las partículas: máx. 100 p Concentración de partículas: máx. 10 partes/cm3 Ph:6,9-8,2 Conductividad: máx. 500 pS/cm Aire comprimido Presión:6-7 kg/cm2 Consumo (promedio): 0,7 Nm3/h Pico de consumo:50 Ndm3/s Especificaciones A la presión de trabajo: +2 °C Concentración de partículas: máx. 5 mg/m3 Dimensiones de las partículas: máx. 5 p Contenido de aceite:max 5 mg/m3 DIMENSIONES (INCLUYENDO EL ARMARIO ELÉCTRICO) Anchura :9m Longitud (con carros abiertos): 18.5 m Altura: 3,6 m Peso aproximado: 40 t Temperatura ambiente mínima: 15 °C (70% HR) Temperatura ambiente máxima: 35 °C (60% HR)

PLC y drivers : SIEMENS S7 Dimensión máxima de la bobina: Ancho máx. : 2500mm, Diámetro exterior del rebobinador: 1000mm, Peso máx. del rebobinador: 1500kg Rango de tensión: 16 - 160 N/m, Velocidad máxima del rebobinador: 800m/min Desbobinador: Rango de ancho de la bobina: 1000mm - 2500mm, Diámetro exterior mín.: 400mm, Diámetro del núcleo 6", Sistema de guíador de banda: Fife +/- 75mm, sensor ultrasónico, Unidad de corte: Estación de corte: 5 uds, Tipo: cuchilla razor, Rebobinador: Tipo: central con bobinas de contacto, Estaciones de rebobinado: 4 uds, Diámetro exterior máx.: 1000mm, Gama de anchos: 300 - 2500mm, Peso máximo: 1500kg, Chucks: "3” & 6” Descarga: carros,

Materiales OPP 12-120 my PET 8-120 my HDPE0-120 my PVC 20-150 my Papel 30-150 g/m2 Diam mandril 150 mm Tension 4-40 kg Bombas de vacio en la seccion de metalizado 3 bombas a difusion 1 bomba Roots 1 bomba rotativa Bombas de vacio en la seccion de rebobinado 2 bomba Roots 1 bomba rotativa Bombas de vacio en la seccion final 1 bomba Roots 1 bomba rotativa
