SML MDO / 2100 / 250 de 2008 d'occasion à vendre

2008 | Ref.: 300044581

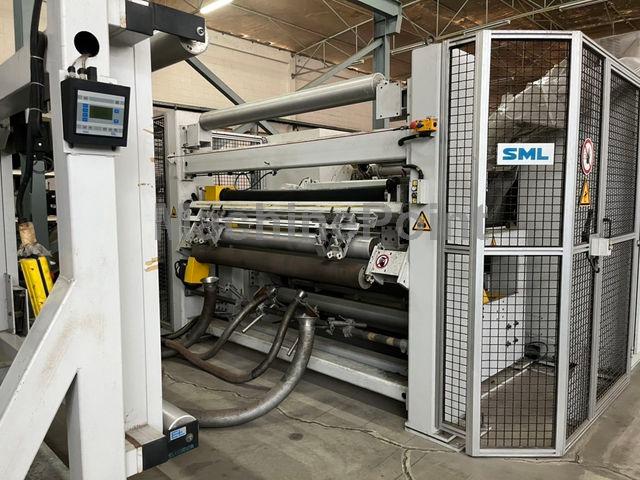

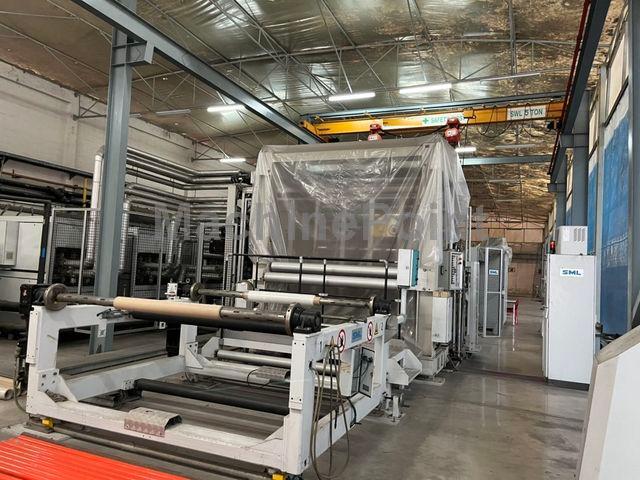

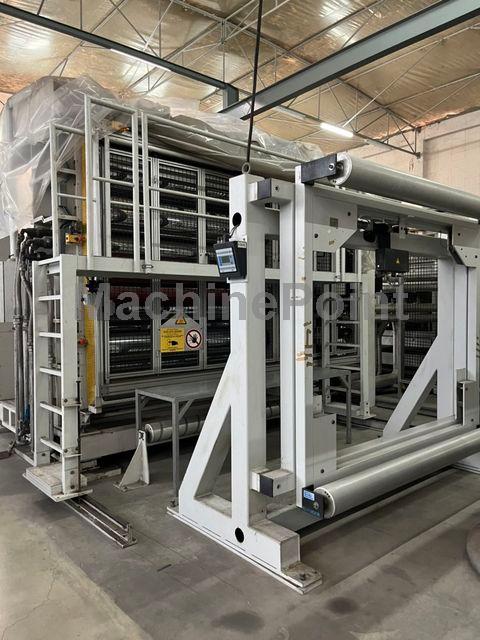

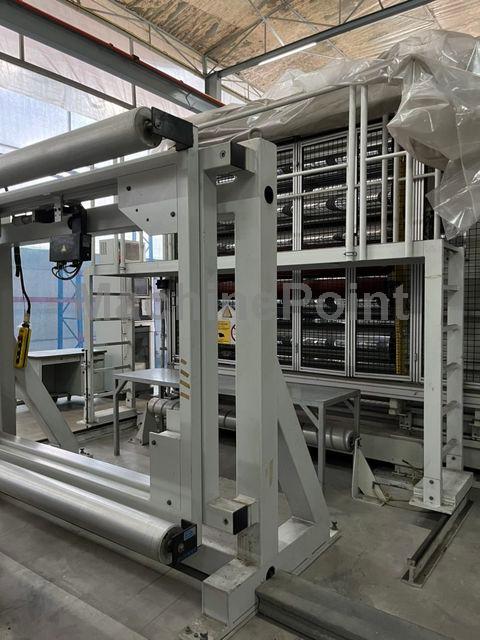

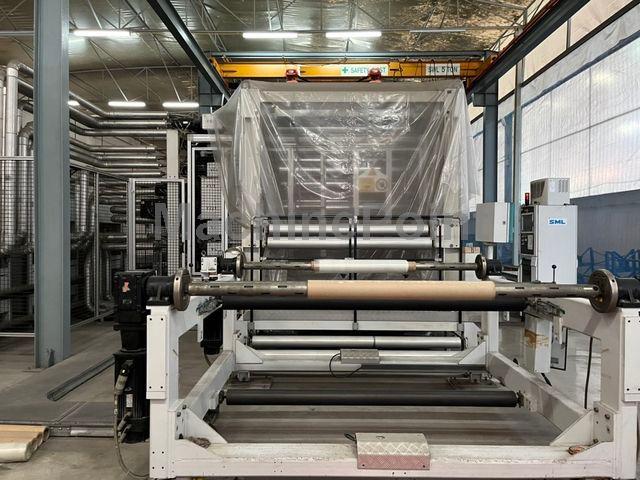

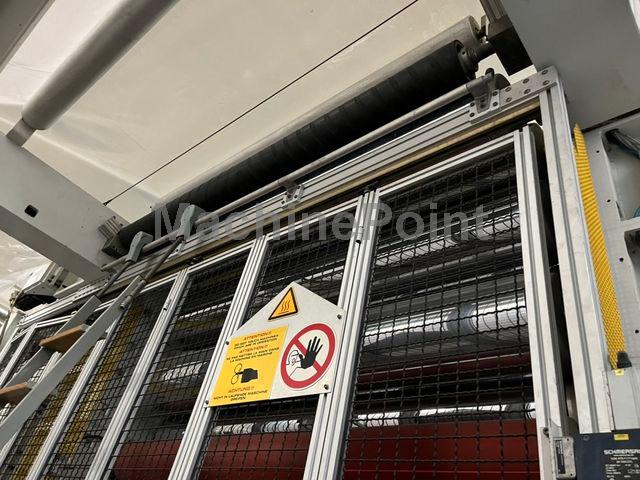

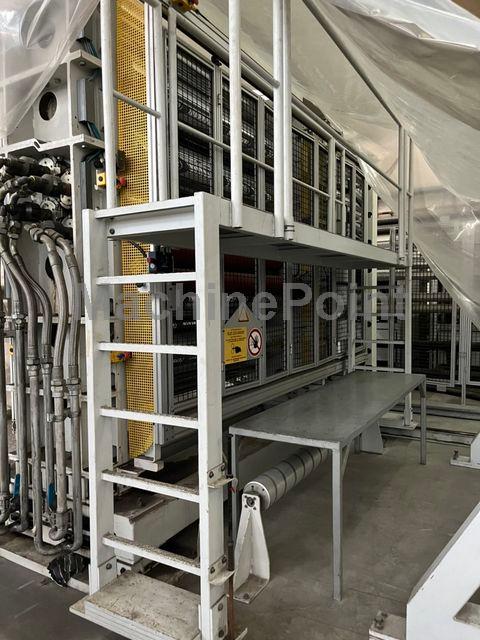

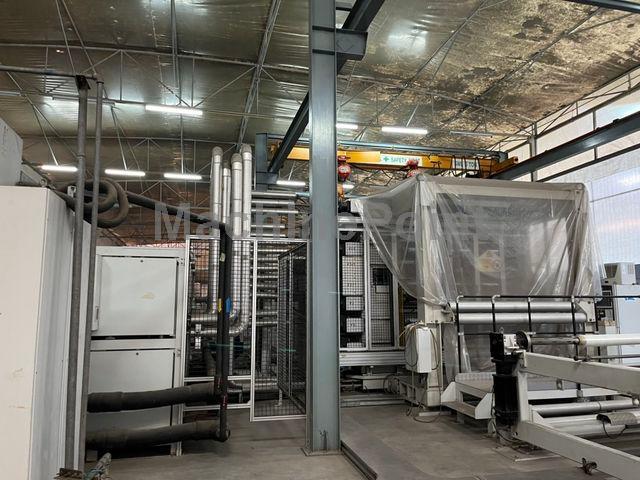

Ligne Orientée Monoaxiale MDO SML, Nous garantissons que le processus d'achat de machines d’occasion à travers MachinePoint est sûr et professionnel.


Fiche technique: SML MDO / 2100 / 250 d'occasion

Ref.: 300044581

Année: 2008

Marque: SML

Statut:
À vendre

Disponibilité: Immédiate


Demandez le prix de la machine Vous souhaitez vendre votre machine?

Caractéristiques techniques:


  • Laize Film (Max): 2100 mm
  • Diamètre De La Bobine Mère: 1200 mm

D'autres caractéristiques:


Ligne pour la production de film orienté en PP-/PE-/mousse-/respirant

Diamètre max. de la bobine au dérouleur : 1200 mm pour une densité de matière de 0,9 kg/dm3.
Poids maximal de la bobine : 2800 kg
Le rapport d'étirement maximal est de 1 : 10
Vitesse mécanique maximale à la sortie de l'unité d'étirage : 200 m/s

Le diamètre max d'enroulement est de
- Arbre d'enroulement 6" pleine largeur 1000 mm (option)
- Arbre d'enroulement 6" partie bobine 800 mm (option)
- Arbre d'enroulement 3", largeur totale 650 mm
- Arbre d'enroulement 3", partie bobine 500 mm

La ligne doit être alimentée en air comprimé :
- Pression de fonctionnement à la charge : 7 bat ; 0,7 MPa
- Fluctuations de pression : +0,5 bar ; 0,05 MPa

Qualité de l'air comprimé :
- Point de rosée de la pression : max. +5ºC à 6 bar
- Impuretés solides : Taille des particules < 40 microns
- Impuretés solides : Densité des particules <20 mg/m3
L'air comprimé doit être exempt d'huile et d'eau.

Consommation d'air comprimé, toutes spécifications confondues :
- 1 Nm3/h = 35,3 SCFH (Pieds cubes standard par heure)

Alimentation en eau de refroidissement :
3 à 5 bar pour le circuit de refroidissement ouvert
4 à 6 bar pour le circuit de refroidissement fermé
- Pression de retour de l'eau : 1,5 bar en moyenne
Température d'alimentation :
- à 20ºC température du rouleau : max. 12ºC
- à 15ºC température du rouleau : max. 8ºC
Variation de température max. + 1ºC/h
Pureté de l'eau : exempte de saletés, de sédiments et de calcaire ; claire ; incolore
Valeur PH à 25ºC : 7,5 à 8 pour un circuit de refroidissement ouvert / 7,5 à 9 pour un circuit de refroidissement fermé.

Unité MDO utilisée seulement 2 fois depuis l'installation

Autres Détails:


Garantie: Sans garantie

Opérationnel: À l’arrêt. Visible en fonctionnement

Disponibilité: Immédiate

Tension: 230 V
, Tension: 400 V Triphase
Fréquence: 50 Hz
Puissance installée: 510 Kw
