SML CPP de 1998 d'occasion à vendre

1998 | Ref.: 300044654

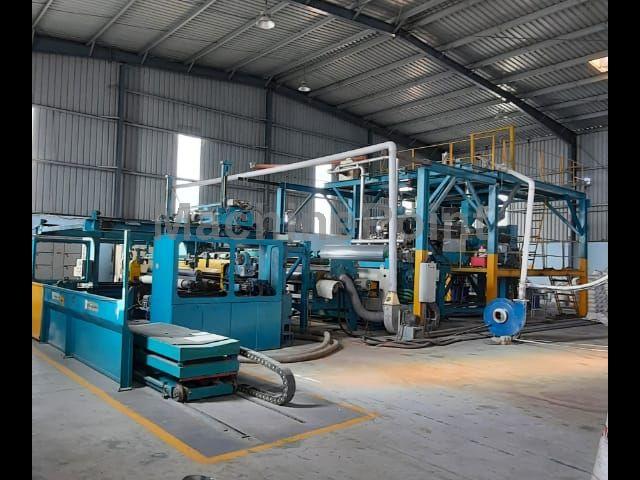

Ligne de coextrusion cast SML, Vous pouvez contacter notre équipe et nous analyserons vos besoins pour vous offrir la meilleure offre en fonction de votre budget.


Fiche technique: SML CPP d'occasion

Ref.: 300044654

Année: 1998

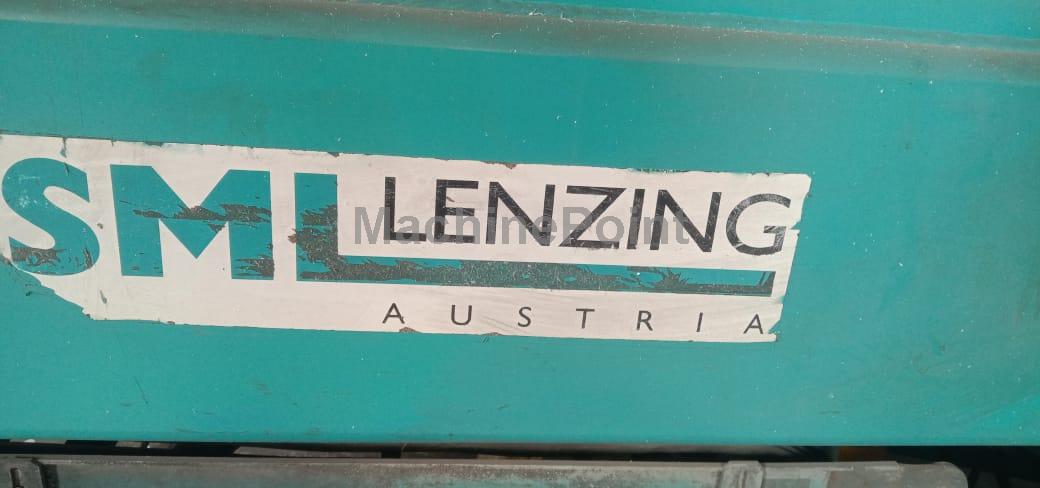

Marque: SML

Statut:
À vendre

Disponibilité: Immédiate


Demandez le prix de la machine Vous souhaitez vendre votre machine?

Caractéristiques techniques:


  • Matières: CPP
  • Laize Film (Max): 2150 mm
  • Débit: 550 kg/h
  • Nombre D'Extrudeuses: 3
  • Épaisseur Du Film (Min): 0.015 mm
  • Épaisseur Du Film (Max): 0.1 mm

D'autres caractéristiques:


Matière : CPP
Largeur du film (Max) : 2050 mm
Nombre d'extrudeuses : 3
Diamètre de la vis A : 65
Diamètre de la vis B : 150
Diamètre de la vis C : 65

Autres spécifications :
3 Coex Castfilm pour CPP, Mono couche/Multi couche
Système de dosage gravimétrique inclus
Tête - Cloeren
Deckle interne
Traitement Corona - Sherman - 22KW

Gamme d'épaisseur : - CPP 15 - 35 µm

Vitesse mécanique max 350 m/min
Pression pneumatique 5-8 bar
Consommation d'air environ 60 - 300 Nm3/h

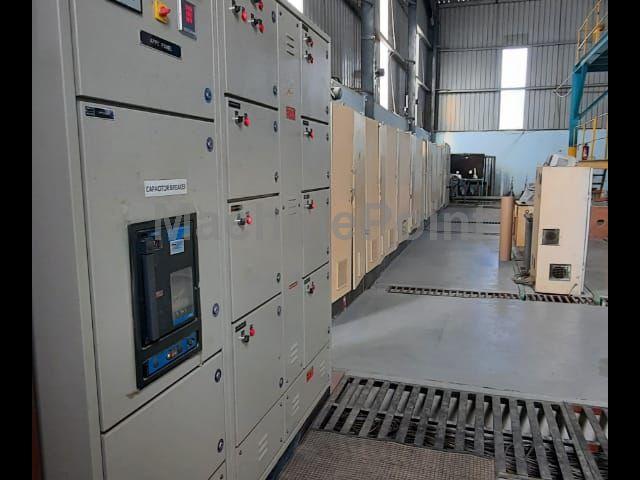

Système de contrôle SML - Siemens S7-300-2017

Système de contrôle de la température :
- Entrée des matériaux refroidis à l'eau
- Zone d'alimentation chauffée
Sortie :
- CPP pour max. 500 kg/h à 650 kg/h

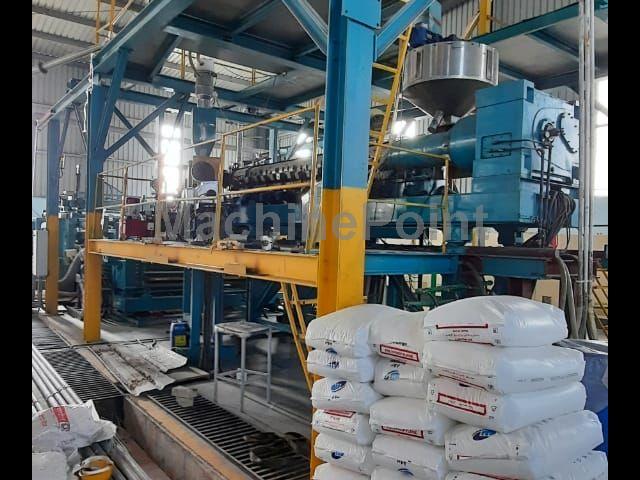

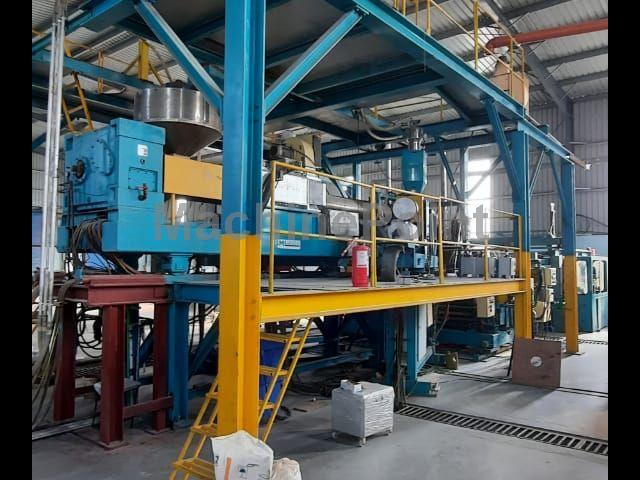

Moteur à courant continu avec accouplement élastique et réducteur avec capacité de l'extrudeuse A 290 kw
Cylindre d'extrudeuse bimétallique avec 8 zones de chauffage/refroidissement
Palpeur de pression de fusion à l'extrémité du cylindre

Bloc d'alimentation à 3 couches FG/SP H

Filière plate automatique de marque CLOEREN H2450

Boîte à vide double largeur 2480 mm (assemblée à la filière plate)

Dispositif d'épinglage des bords avec 2 électrodes de charge, 2 jets d'air, un régulateur de pression, un transformateur haute tension et 2 supports de réglage pour les électrodes et les jets d'air.

Rouleau refroidisseur C1
- largeur 2500 mm
- diamètre 800 mm
- surface du rouleau émoussée électriquement
Rouleau refroidisseur C2 :
- largeur 2500 mm
- diamètre 550 mm
- surface du rouleau chromée dure, polie

Rouleau de pressage / nettoyage largeur : 2500 mm
Servomoteurs DC pour les rouleaux C1 et C2
Moteurs de réglage en longueur et en hauteur
Contrôle de la température des rouleaux avec 2 circuits de refroidissement, des pompes et un raccordement à un circuit d'eau externe

Mesure de l'épaisseur
JASCH Auto Scanner Krypton 85 - Radioactif
Dispositif de coupe des bords 1 :
- Système de coupe des deux côtés
- Porte-lames pour 2 lames
- 2 poches d'aspiration

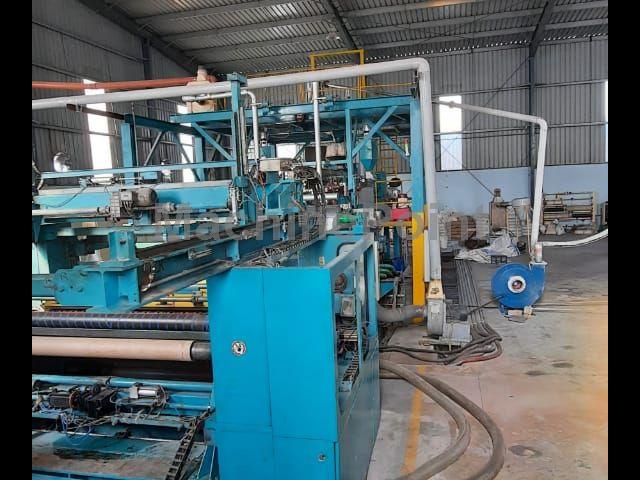

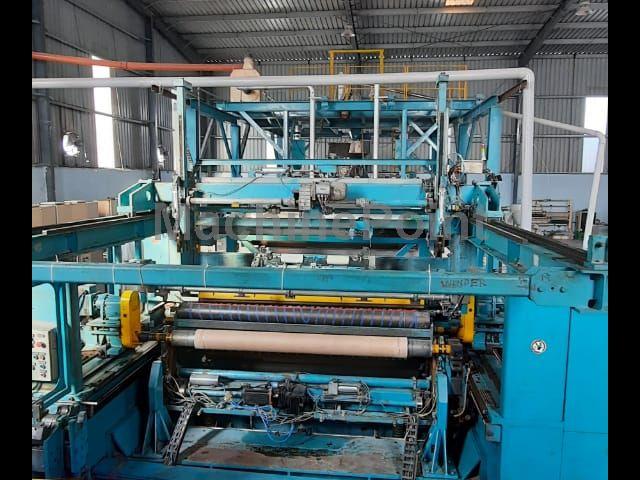

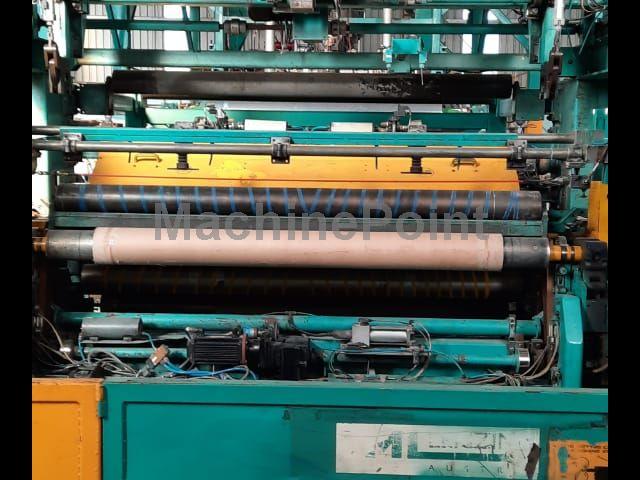

ENROULEUR
vitesse mécanique d'enroulement : 35 - 350 m/min
largeur d'enroulement 2050 mm
largeur du rouleau de contact 2500 mm
Epaisseur du film 15 - 100 µm
Pose sur le rouleau de contact 30 - 300 N
Tension d'enroulement 10 - 200 N/m
Diamètre de la bobine à l'arbre 6" : max. 800 mm
Diamètre de la bobine sur l'arbre 6" : max. 920 mm
Cadre principal avec rouleau de mesure de la tension de la bande, 2 rouleaux de point fixe, rouleau danseur, rouleau de contact et 2 stations d'enroulement.
Unité de coupe transversale
Unité d'oscillation
Système de manipulation de l'arbre avec robot portique
Système de manutention automatique des rouleaux avec chariot porte-bobine et unité de tourelle pour l'arbre d'enroulement
Barre de déchargement électrostatique avec transformateur

Autres Détails:


Rénovée: 2017

Garantie: Sans garantie

Opérationnel: En fonctionnement.

Disponibilité: Immédiate
