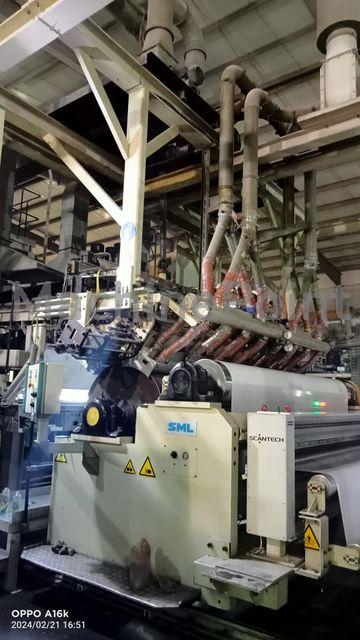

SML CC/150, 90, 75/3200/350 (400) de 2006 d'occasion à vendre

Au début, la machine produisait du fil POY ; après la modernisation des bobinoirs, elle produit un fil de résistance moyenne d'environ 4-4,5 g/den. Extrudeuse à vis unique Diamètre de la vis 75 mm Longueur de la vis 28 D Débit max. MDY - PP 110 kg/h Le débit réel dépend de la spécification du fil Vitesse de la vis max. 160min-1 Puissance nominale du moteur 38 kW Système d'entraînement moteur AC Matériau de la vis/du barillet alliage d'acier nitruré/cylindre bimétallique Nombre de zones de chauffage 5 (cylindres) Nombre de pompes de filage doubles 4 Performance de la pompe de filage double 2x6 cm³. la pompe de filage double 2x6 cm³/U Nombre de paquets de filage 8 Unité de refroidissement Zones horizontales 3 Zones verticales 4 Nombre d'unités d'étirage 2 Diamètre de la godet 160mm Ratio d'étirage réglable de façon variable max. Vitesse mécanique des godets devant l'enrouleur 3300 m/min Nombre d'enrouleurs 2

3 Coex Castfilm pour CPP, film étirable et film barrière Largeur maximale de film pouvant être produite : - film étirable 5 x 500 mm - CPP 2650 mm - CPE 2800 mm Gamme d'épaisseurs : - CPP 20 - 35 µm - Film étirable 15 - 30 µm - LLDPE (75%) + PP (25%) 120 - 145 µm Vitesse mécanique maximale 450 m/min Pression de travail pneumatique 5-10 bar Consommation d'air environ 60 - 300 Nm3/h Capacité de refroidissement nécessaire environ 489 kW Système de contrôle SML - CS B&R System 2000 Extrudeuse A SML - EH1 - 150/33 Diamètre de la vis 150 mm Longueur de la vis 33 D Système de contrôle de la température : - Entrée de la matière refroidie à l'eau - Zone d'alimentation chauffée Capacité : - PP pour CCP max. 650 kg/h - LLDPE pour CCP max. 800 kg/h - LLDPE (75%) + PP (25%) max. 450 kg/h Moteur à courant continu avec accouplement élastique et réducteur d'une capacité de 290 kW Cylindre d'extrudeuse bimétallique avec 8 zones de chauffage/refroidissement Palpeur de pression de fusion à l'extrémité du cylindre Filtre automatique à bande filtrante SML - SB/150 débit max : 1000 kg/H Extrudeuse B / C SML - EH - 75 / 33 Diamètre de la vis 75 mm Longueur de la vis 33 D Système de contrôle de la température : - Entrée matière refroidie par eau - Zone d'alimentation chauffée Capacité : - PP pour CCP max. 200 kg/h - LLDPE pour CCP max. 220 kg/h - LLDPE (75%) + PP (25%) max. 120 kg/h Moteur à courant continu avec accouplement élastique et réducteur d'une capacité de 90 kW Cylindre d'extrudeuse bimétallique avec 4 zones de chauffage/refroidissement Palpeur de pression de fusion à l'extrémité du cylindre Filtre automatique à bande filtrante SML - SB/90 débit max : 600 kg/H Bloc d'alimentation à 3 couches FG/SP H Tête plate automatique H 3000 - VOIR manuel CLOEREN Vacuumboxe largeur 3000 mm (assemblée à la tête plate) Vaccumbox largeur 3200 mm (assemblé à l'unité de refroidissement) Dispositif d'épinglage des bords avec 2 électrodes de charge, 2 jets d'air, un régulateur de pression, un transformateur haute tension et 2 supports de réglage pour les électrodes et les jets d'air. Unité de refroidissement et d'enlèvement SML - CS- 350 / 3200 Rouleau refroidisseur C0 : - largeur 3100 mm - diamètre 1000 mm - surface du rouleau ternie électriquement Rouleau de refroidissement C2 : - largeur 3100 mm - diamètre 400 mm - surface du rouleau chromée dure, polie Rouleau de pressage / nettoyage largeur : 3100 mm Servomoteurs AC pour les rouleaux C1 et C2 Moteurs de réglage longitudinal et en hauteur Contrôle de la température des rouleaux avec 2 circuits de refroidissement avec injecteur, pompes et connexion à un circuit d'eau externe. Unité de mesure d'épaisseur pour le contrôle de la tête automatique : VOIR instructions EUROTHERM Capteur Krypton 85 / 1250 mCi avec cadre en forme de O et panneau de commande avec moniteur Dispositif de réglage des filières 1 : - 2 supports de réglage pour le réglage latéral - 2 porte-lames pour 2 lames - 2 rouleaux de guidage - 2 poches d'aspiration Système de traitement Corona - VOIR les instructions SOFTAL ENROULEUR Serie Effizient 350 - 2800 vitesse mécanique d'enroulement : 35 - 350 (450) m/min largeur d'enroulement 2000 mm ou 4 x 500 mm largeur du rouleau de contact 2900 mm Epaisseur du film 15 - 150 µm Pression de pose du rouleau de contact 30 - 500 N Tension d'enroulement 10 - 100 N/m Diamètre de la bobine à l'axe 6" : max. 800 mm (980 mm en option) Diamètre de la bobine à l'axe 3" : max. 350 mm Support de découpe pour les bobines de bordure, les bobines partielles et le rognage des fonds perdus Cadre principal avec rouleau de mesure de la tension de la bande, 2 rouleaux de point fixe, rouleau danseur, rouleau de contact et 2 stations d'enroulement. Unité de coupe transversale Unité d'oscillation Système de manipulation des axes avec robot Système de manipulation automatique des rouleaux avec chariot porte-bobine et unité de Turret pour l'axe d'enroulement Alimentateur d´axes 3" de 1800 à 2800 mm Barre de déchargement électrostatique avec transformateur Installation de recyclage EREMA - VOIR instructions EREMA

Répartition des couches pour film étirable A / B / C / B / D Vitesse mécanique max. 650 m/min Gamme d'épaisseur de film pour film étirable 9 - 55 µm Largeur finale du film 4 x 500 mm Puissance de refroidissement nécessaire environ 647 kW (556.000 kcal/h 12/17 °C) Unité de contrôle SML - Control System PLC : B&R, Servomoteurs : Lenze Alimentation et dosage des matériaux par DOTECO Chaque extrudeuse dispose d'une unité de dosage gravimétrique avec 3 composants Diamètres des vis : L/D : Ext A&D-60/28 / Ext- B&C-90/33 Extrudeuse A avec changeur de filtre hydraulique de KREYENBORG Diamètre de la vis 60 mm Rendement de l'extrudeuse LLDPE max. 190 kg/h AC - entraînement principal 58 kW Extrudeuse B avec changeur de filtre hydraulique de KREYENBORG Diamètre de la vis 90 mm Rendement de l'extrudeuse LLDPE max. 600 kg/h AC - entraînement principal 160 kW Extrudeuse C avec changeur de filtre hydraulique de KREYENBORG Diamètre de la vis 90 mm Rendement de l'extrudeuse LLDPE max. 600 kg/h AC - entraînement principal 60 kW Extrudeuse D avec changeur de filtre hydraulique de KREYENBORG Diamètre de la vis 60 mm Rendement de l'extrudeuse LLDPE max. 190 kg/h AC - entraînement principal 58 kW Bloc d'alimentation et filière plate Bloc d'alimentation à 5 couches de CLOEREN Filière plate de CLOEREN Boîte à vide Type Bivac (Bi-vacuum) montée sur la filière plate, largeur 2750 mm Dispositif d'épinglage électrostatique / pneumatique monté sur la filière plate par ELTEX Electrode de charge 2 (avec 3 doigts chacune) Transformateur haute tension (max. 30kV) 1 2 dispositifs pour le positionnement des électrodes 2 dispositifs pneumatiques d'épinglage des bords Unité de refroidissement et de tirage Rouleau refroidisseur C1 Largeur 2700mm, diamètre 1000 mm ,surface du rouleau émoussée électriquement Rouleau refroidisseur C2 Largeur 2700 mm ,diamètre 400 mm ,surface du rouleau chromée, Mesure de l'épaisseur ELECTRONIC SYSTEMS pour contrôler la filière automatique. Capteur de poids/épaisseur Infrarouge Panneau opérateur avec moniteur Aspiration des bords TRIA Aspiration calculée pour une vitesse de ligne max. 650 m/min ,épaisseur du film 9 - 55 µm 2 tuyaux d'aspiration pour les chutes avant l'enrouleur (largeur de bande de chants max. 150 - 200 mm) 4 tuyaux d'aspiration pour l'enrouleur de chutes 4 (largeur de bande max. 15 mm) Cadre oscillant ,largeur 2700mm ,distance d'oscillation +/- 50 mm Unité de recyclage EREMA LIVE 1108 T/450 Rendement de l'extrudeuse max. 450 kg/h Enrouleur SML TURRET WINDER Type W4000 /Stretch/2700/3 Largeur finale du film max. 4 x 500 mm Vitesse mécanique max. 650 m/min Diamètre d'enroulement avec des mandrins d'enroulement de 3" max. 400 mm Temps de changement avec un magasin de mandrins de 3" : 15 s Unité de coupe pour la découpe des bords et des parties de bobine Cadre principal avec rouleau de mesure de la tension de la bande, rouleaux de contact, rouleaux de contact auxiliaires et stations d'enroulement Unité de coupe transversale Système de manipulation des bobines et des mandrins 3", 2". Unité de contrôle SML -Betriebssystem Sans refroidisseur et compresseur

Bobineuse SML pour CPP/CPE/CAST-PET/film barrière Matières : PP, PS, ABS Épaisseur film : 300-1500 my Largeur des bobines 2000 mm ; largeur utile 1750 mm Diamètre maxi des bobines 1000 mm Arbres d'enroulement : 76 mm ; 2 arbres d'enroulement pneumatiques 76 mm inclus Vitesse mécanique max. : 400 m/min Tension d'enroulement : 75-400 N/m Pression de contact : 50-500N/m Sens d'enroulement : supérieur extérieur Manipulation des rouleaux : semi-automatique Inclus : Unité de levage Altek

Vitesse mécanique max. 650 m/min Gamme d'épaisseur de film pour film étirable 6 - 35 µm Largeur finale du film max. 3 x 500 mm, 3 x 400 mm, 3 x 450 mm Distribution des couches pour les films étirables B / A / D / A / C Eau de refroidissement. Capacité de refroidissement nécessaire d'environ 438 kW (376 000 kcal/h 12/17 °C) Unité de contrôle SML - Betriebssystem Alimentation et dosage des matières par SYNCRO Chaque extrudeuse possède une unité de dosage gravimétrique à 3 composants Extrudeuse A avec changeur d'écran manuel type SML - ES - 90/33 Diamètre de la vis 90 mm Capacité de l'extrudeuse LLDPE max. 800 kg/h AC - moteur principale 270 kW Extrudeuse B avec changeur d'écran manuel Type SML - ES - 60/28 Diamètre de la vis 60 mm Capacité de l'extrudeuse LLDPE max. 200 kg/h AC - moteur principale 60 kW Extrudeuse C avec changeur d'écran manuel Type SML - ES - 60/28 Diamètre de la vis 60 mm Capacité de l'extrudeuse LLDPE max. 200 kg/h AC - moteur principale 60 kW Extrudeuse D avec changeur d'écran manuel Type SML - ES - 60/28 Diamètre de la vis 60 mm Capacité de l'extrudeuse LLDPE max. 200 kg/h AC - moteur principale 60 kW Bloc d'alimentation et tÊte plate Bloc d'alimentation à 5 couches par CLOEREN Tête plate par CLOEREN Boîte à vide de type Bivac (Bi-vide) largeur de la boîte 2000 mm ,assemblée à la tête plate Dispositif électrostatique / pneumatique d'épinglage des bords assemblés à la tête plate par ELTEX 2 Électrodes de charge (avec 3 doigts chacun) Transformateur haute tension (max. 30 kV) 2 Dispositifs pour le positionnement des électrodes 2 Dispositifs pneumatiques d'immobilisation des bords Unité de refroidissement et de décollage Type SML - CS/2100/650 Rouleau refroidisseur C1 largeur 2100 mm diamètre 1200 mm, surface du rouleau émoussée électriquement Largeur du rouleau de nettoyage 2100 mm diamètre 180 mm, surface du rouleau caoutchoutée Moteurs du rouleau refroidisseur C1 Servomoteur AC Réglage longitudinal sur rails par moteur AC, distance de déplacement 950 mm Réglage vertical : réglage mécanique, distance mobile 105 mm Contrôle de la température des rouleaux Connexion au circuit d'eau de refroidissement externe Mesure de l'épaisseur par SYNCRO pour contrôler la tête automatique Cadre de mesure Capteur optique d'épaisseur pour la mesure de l'épaisseur Panneau opérateur avec moniteur Aspiration des bords par TRIA Aspiration calculée pour la vitesse de ligne max. 650 m/min , épaisseur de film 8 - 35 µm 2 tuyaux d'aspiration pour le découpage des bords avant l'enroulement (largeur de la bande de chant max. 100 mm) 2 Tuyaux d'aspiration pour le bobinoir à coupe partielle (largeur de bande max. 20 mm) Extrusion verticale en retour des filières vers l´ extrudeuse A 90 mm Taux de réintroduction de la production de l'extrudeuse 250 kg/h (indiqué pour une épaisseur de film de 18 µm) Tuyau antistatique Longueur 1000 mm avec bloc d'alimentation pour max. 5 tuyaux antistatiques Cadre oscillant Type SML-OF/2100 Largeur 2100 mm Distance d'oscillation +/- 50 mm Temps d'oscillation réglable en secondes 2 Rouleaux de guidage Enrouleur de type W4000/4S1T/Stretch/2100/3"/3up/650 Largeur finale du film 3 x 500 mm, 3 x 450 mm et 3 x 400 mm Vitesse mécanique max. 650 m/min Diamètre d'enroulement avec des mandrins de 2" et 3" max. 400 mm min. 82 mm Unité du chiffre d'affaires 4 axes d'enroulement Changement de temps avec le mandrin de base 3 pouces : 20 s Unité de découpage pour la découpe des bords et des parties de bobines Cadre principal avec rouleau de mesure de la tension de la bande, rouleau de contact et unité de retournement Unité transversale Unité de contrôle SML - Betriebssystem Conteneur électrique Tension nominale 3 x 400 / 230 V Fréquence 50 Hz Capacité installée : Ligne de coulée par coextrusion 1030 kW Protection par fusible : ligne de coextrusion de film coulé 1250 A, éclairage du conteneur 20 A Sans refroidisseur ni compresseur d'air
