WATERLINE RITEBAG 600-I-K de 2013 d'occasion à vendre

2013 | Ref.: 300039794

Soudeuse Sacs stand-up (Doypack) WATERLINE, Vous pouvez contacter notre équipe et nous analyserons vos besoins pour vous offrir la meilleure offre en fonction de votre budget.


Fiche technique: WATERLINE RITEBAG 600-I-K d'occasion

Ref.: 300039794

Année: 2013

Marque: WATERLINE

Statut:
À vendre

Disponibilité: Immédiate


Demandez le prix de la machine Vous souhaitez vendre votre machine?
Please accept marketing-cookies to watch this video.

Caractéristiques techniques:


  • Largeur De Soudure: 600 mm
  • Longueur Du Sac (Max): 600 mm
  • Longueur Du Sac (Min): 80 mm
  • Cycle À La Minute: 220 U/min

D'autres caractéristiques:


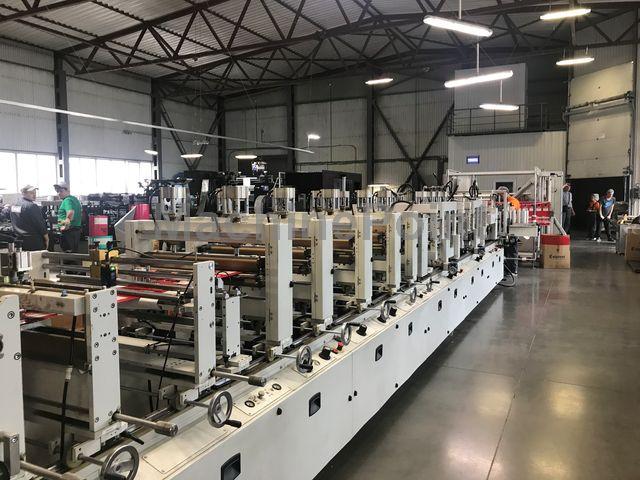

Machine de fabrication de sacs capable de produire des Doypacks, des sacs Stabilo, standing et pouch

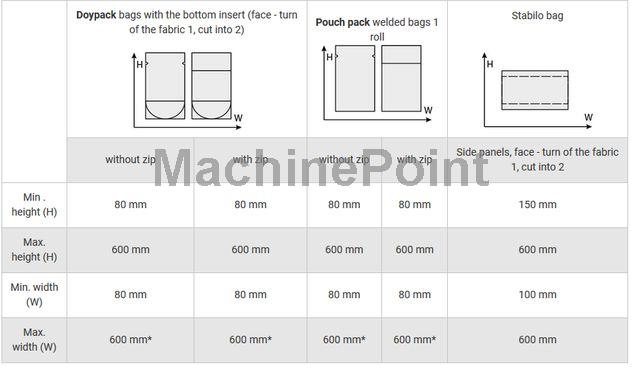

Dimensions et type de sacs (voir photos)

Matières PA, PET, AL laminés avec PE ou PP
Epaisseur 40 - 250 microns
Largeur maxi des bobines 1 x 1300 mm
Inserts latéraux 2 x 200 mm
Diamètre maxi des bobines 1000 mm
Diamètres d'arbres 76 mm et 152 mm

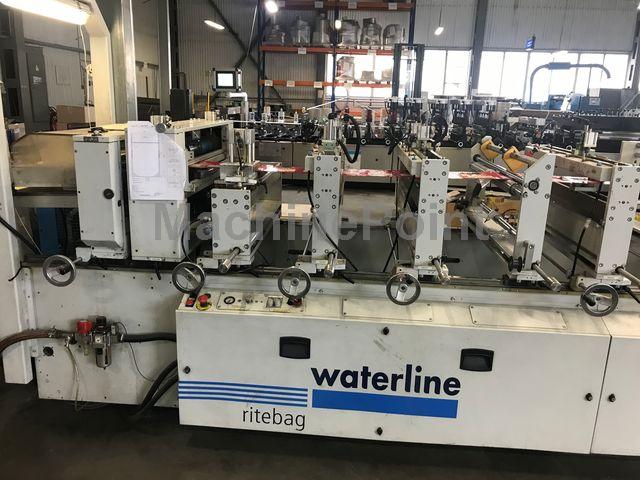

La machine est composée de
Enrouleur

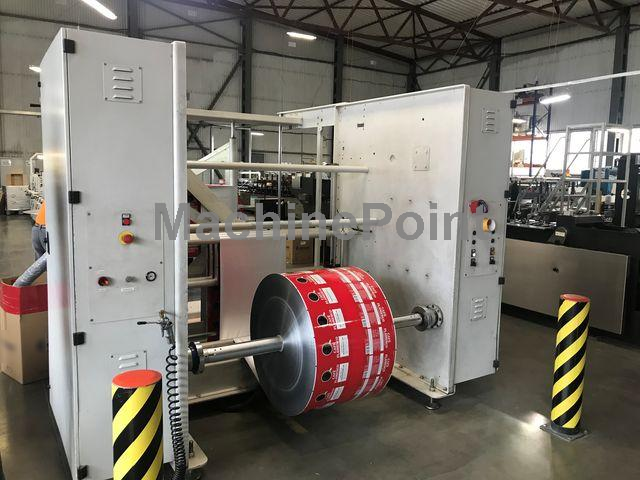

Chargeur et dérouleur de bobines
Dispositif de contrôle de tension
Dispositif de suivi de bord de bande

Section de pliage :
Station de poinçonnage
Perforateurs d'angle pour la fabrication de sacs standing avec fond plié et côté plié à partir d'une seule bande.
2 outils de découpe pour trous de 16 mm de diamètre
1 cellule photoélectrique pour contrôler la position des trous percés
Dispositif d'évacuation des déchets de découpe sous vide avec pompe d'aspiration

2 plaques de pliage pour inserts
Section de formage d'inserts latéraux
Station de découpe/poinçonnage
Photocellule pour déterminer où coller

Section Soudure

Unité pour stabiliser et fixer la position et la tension de la matière

Alimentation du film (entrée)
Alimentation de la bande à partir d'un service numérique indépendant, entièrement programmable
Arbre supérieur pneumatique avec réglage indépendant de l'air (gauche/droite)

Dispositif de contrôle de tension

Station longitudinale de soudure et de refroidissement pour Zip
Avec un variateur à partir d'un service numérique indépendant entièrement programmable
2 doubles couteaux longitudinaux soudés/refroidissants, longueur 600 mm, largeur 60
Lame supérieure soudée/refroidissante mobile, contrôlée par vérins pneumatiques.
Système de verrouillage pneumatique pour les couteaux soudés/refroidissants (2 dérouleurs pour zip)

1 station combinée de soudure longitudinale et de refroidissement
Avec un variateur à partir d'un service numérique indépendant entièrement programmable
La lame supérieure soudée/refroidissante est mobile, contrôlée par vérins pneumatiques.
Système de verrouillage pneumatique pour couteaux soudés/refroidissants

Machine de fabrication de sacs capable de produire des Doypacks, des sacs Stabilo, des sacs à fond plié et des sacs à fond plat.
Dimensions et type de sacs veuillez vérifier les photos

Matériaux PA, PET, AL laminés avec PE ou PP
Epaisseur 40 - 250 microns
Largeur maxi des bobines 1 x 1300 mm
Inserts latéraux 2 x 200 mm
Diamètre maxi des bobines 1000 mm
Diamètres d'arbres 76 mm et 152 mm

La machine est composée de

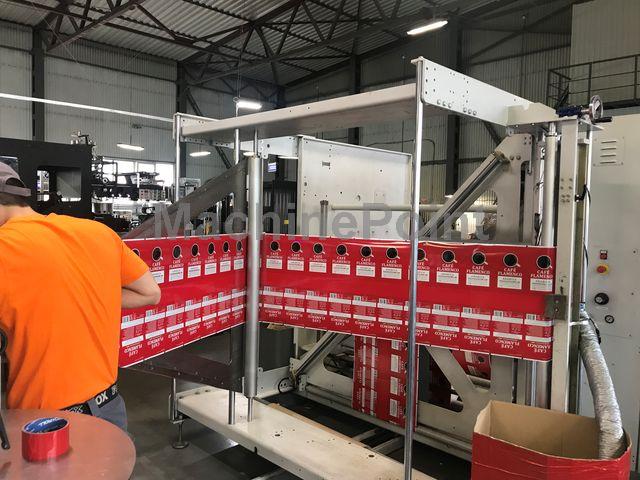

-Station de déroulement
Chargeur et dérouleur de bobines
Dispositif de contrôle de tension
Dispositif de suivi de bord de bande

Section pliante
Station de perçage de trous
o Perforateurs d'angle pour la fabrication de sacs sur pied avec fond et côtés pliés à partir d'une seule bande.
2 outils de découpe pour trous de 16 mm de diamètre
o 1 cellule photoélectrique pour contrôler la position des trous percés
o Dispositif d'évacuation des déchets de découpe sous vide avec pompe d'aspiration

2 Plaques pliantes pour inserts
Section de formage d'inserts latéraux
Station de découpage/poinçonnage
Photocellule pour déterminer où coller

Section Soudage
Unité pour stabiliser et fixer la position et la tension du matériau

1. Doseur de film (entrée)
Web feeder avec lecteur à partir d'un service numérique indépendant, entièrement programmable
Arbre supérieur pneumatique avec réglage indépendant de l'air (gauche/droite)

1 Dispositif de contrôle de tension

1 Station longitudinale de soudage et de refroidissement pour Zip
Avec un variateur à partir d'un service numérique indépendant entièrement programmable
2 doubles couteaux longitudinaux soudés/refroidissants, longueur 600 mm, largeur 60
La lame supérieure soudée/refroidissante est mobile, contrôlée par vérins pneumatiques.
Système de verrouillage pneumatique pour couteaux soudés/refroidissants (2 dérouleurs pour zip)

1 Poste combiné de soudage longitudinal et de refroidissement
Avec un variateur à partir d'un service numérique indépendant entièrement programmable
La lame supérieure soudée/refroidissante est mobile, contrôlée par vérins pneumatiques.
Système de verrouillage pneumatique pour couteaux soudés/refroidissants

1 Unité d'alimentation du film (centrale)
Système d'alimentation avec entraînement à partir d'un service numérique indépendant, entièrement programmable
Arbre supérieur pneumatique avec réglage indépendant de l'air (gauche/droite)

3 postes de soudure transversale
2 stations de refroidissement transversal
3 stations de poinçonnage
1 station de poinçonnage de trous de stylos
1 Station de lecture des marques de référence
1 poste de refendage/taillage des bords
1 Station de coupe
1 table d'empilage
Longueur 1400 mm, largeur 700 mm

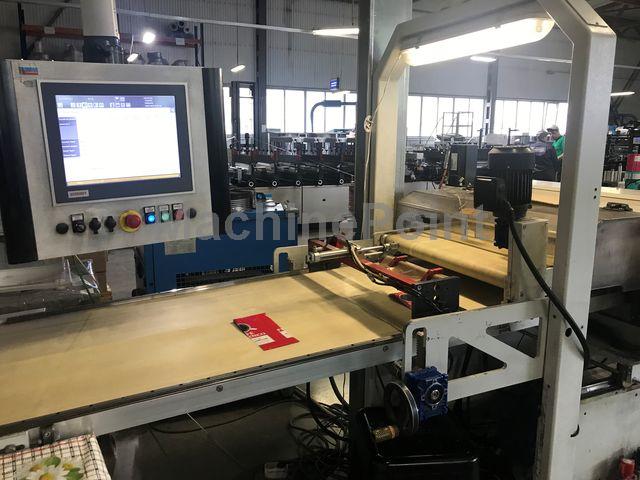

Système de contrôle : Ordinateur industriel avec moniteur VGA et écran tactile de 15 pouces (1024x768 pixels) ; Hardware et Software de diagnostic à distance, par ligne téléphonique ou Internet

Outils fournis avec la machine
Jeu de couteaux longitudinaux soudés "D" Doypack
Jeu de couteaux longitudinaux soudés
Jeu de couteaux longitudinaux soudés pour fermoir ZIP
Jeu de couteaux refroidisseurs longitudinaux
Jeu de couteaux transversaux soudés
Jeu de couteaux à refroidissement croisé
Outils de poinçonnage pneumatiques universels
Couteau perforateur
Couteau à découper (5x2.5mm)
Couteau d'angle arrondi
Unité de découpe universelle pneumatique
Outil de découpe universelle pneumatique pour plusieurs types de trous
Unité de refroidissement
Module de coupe Ritetrim séparé
Jeu de couteaux soudés pour une soudure type "K"

Autres Détails:


Garantie: Sans garantie

Opérationnel: En fonctionnement.

Disponibilité: Immédiate

Tension: 400 V Triphase
Fréquence: 50 Hz
, Fréquence: 60 Hz
Puissance installée: 45 Kw

Services de MachinePoint:


Produits similaires:


Machines vendues dans le passé:


Film : PA, PET, AL laminé avec PE ou PP Epaisseur du film : 40µ - 250µ Largeur max. de la bobine : 2 x 1250mm Diamètre max. de la bobine : 1000mm Diamètre de l'arbre : 76mm (3") et 152mm (6") Capacité de production : 200 cycles/min (vitesse mécanique) - La vitesse et la capacité de production dépendent du matériau, de l'épaisseur et de la taille et de la forme du sachet. Système de contrôle : Beckhoff Industrial PC VGA touch screen Connexions électriques : 3N ~400V, 50/60 Hz ~55 KW Consommation d'air : 300 NL/min, 6 bar Normes CE Voir photos pour gamme de production Section de déroulement Section de pliage Station d'alimentation arrière+danseur de synchronisation de film Poste de photocellule Avance centrale+poste de danseur de compensation de film Station de scellage longitudinal+refroidissement Station de fermeture ZIP Poste d'étirement et de centrage du film Alimentation centrale+Danseur du tendeur de film Poste de soudure transversale Station de refroidissement transversal Station de poinçonnage des poignées Postes de poinçonnage Station de coupe longitudinale Station de poinçonnage Station d'alimentation frontale Station de coupe transversale Panneau de commande Table de transport
La machine est basée sur le modèle "RITEBAG 600-l". Sa conception spéciale permet de produire en un seul passage un sac avec 4 bords soudés dans le sens de la longueur. La plaque de refroidissement ultérieure, qui agit sur l'ensemble du sac, refroidit immédiatement toutes les soudures. Deux rouleaux de film et deux dispositifs de pliage sont utilisés pour produire deux "trois moitiés", qui sont assemblées pour former un sac à soufflets. Les quatre bords sont entièrement soudés en un seul passage. Diverses formes, y compris la soudure du fond, peuvent être fixées au dispositif de soudure. Les deux capteurs de synchronisation peuvent contrôler les moitiés de film pour former un sac précis en termes de registre/pression. La station Thomson Blade, contrôlée par des capteurs, découpe chaque forme du client à partir du tube préfabriqué. Enfin, après la station Thomson Blade, la longueur exacte du sachet est coupée par une lame. Matières : Films laminés de toutes sortes Épaisseur 40-250 microns Capacité : 200 cycles/min (30-55 sachets/min) Dérouleur : Largeur maximale de la bobine 2 x 680 mm Diamètre maxi de la bobine : 1016mm Arbres d'expansion de 76/152mm Dispositif de tension du film Dispositif de guidage des bords Système de synchronisation du flux de films Formage : Pliage des soufflets Station de formage des soufflets latéraux Station de poinçonnage des trous des soufflets Soudure : Rétroaction des films Station de soudure et de refroidissement longitudinale Station de soudure "Cross Spot" Unité d'étirage Station de lecture des marques de repérage Station de découpe Thomson blade Station de coupe longitudinale et des bords Alimentation du film Station de coupe transversale Convoyeur de sortie : 14mx0,7m Outils inclus avec la machine : Set pour soudure longitudinale Set pour refroidissement longitudinal Set pour soudure en croix Il est également possible de fabriquer trois sacs à soudure latérale à partir de deux rouleaux et des sacs à soufflets latéraux à partir de deux rouleaux, mais pour cela, un nouveau fond K doit être fabriqué comme outil et placé sur la plaque de soudure. Les sacs à soufflets latéraux sont construits sur le même principe que ceux de la photo. Dimensions : 3 sachets à soufflets latéraux, 2 pistes Hauteur maximale : 325mm Hauteur minimale : 80mm Largeur maximale : 700 mm Largeur minimale : 80m Soudure latérale, 1 piste Hauteur maximale : 700mm Hauteur minimale : 80mm Largeur maximale : 640 mm Largeur minimale : 80m Profondeur maximale du soufflet : 142mm Profondeur min du soufflet : 80 mm
Machine de fabrication de sacs pouch capable de produire : -Pouch 3 soudures latérales à partir d'une bobine avec ou sans ZIP -Sacs à poulets -Stand-up Pouches à partir d'une bobine avec un soufflet de fond plié avec ou sans ZIP Film : PA, PET, AL composé avec PE ou PP Épaisseur : 40μ - 250μ Longueur du sac (Min-Max) : A 2 jusqu'à 100-260 mm, A 1 jusqu'à 100-290 mm Largeur du sac (Min-Max) : 80-400 mm Taille du soufflet (Min-Max) : 35-100 mm Vitesse maximale : 150 cycles/minute Max 2 pistes ÉQUIPEMENT STANDARD Dispositif d'échange rapide avec système de déroulement du film motorisé, entraîné par une boîte de vitesses, contrôlé par le danseur du film ; Système de poinçon de fond pour la réalisation des trous de soufflet de fond. Systèmes d'alimentation entraînés par des servomoteurs numériques indépendants, entièrement programmables ; Stations de soudure longitudinale et de refroidissement entraînées par des servomoteurs numériques indépendants, entièrement programmables ; Stations de soudure transversale et de refroidissement commandées par des servomoteurs numériques indépendants, entièrement programmables ; Outils de poinçonnage à commande pneumatique gérables par logiciel. Barre de soudure K Largeur maximale de la bobine : 1300 mm Diamètre maximal de la bobine : 1000 mm Arbre d'enroulement : 76 mm Système de contrôle PC industriel Beckhoff écran tactile VGA Barre de soudure K Dispositifs de poignée Dispositifs de coins ronds inférieurs et supérieurs SECTION DE SOUDURE Station de soudure longitudinale ZIP et station de refroidissement Entraîné par 1 ENTRAÎNEMENT SERVO NUMÉRIQUE INDEPENDANT, entièrement programmable 2 barres twin longitudinales de soudure/refroidissement ZIP, longueur de soudure ZIP 800 mm / longueur de refroidissement ZIP 400 mm, largeur de soudure ZIP 60 mm 2 barres twin longitudinales de soudure/refroidissement de soufflet, longueur de soudure de soufflet 800 mm / longueur de refroidissement ZIP 400 mm, largeur de soudure de soufflet 100 mm Barres supérieures de soudure/refroidissement mobiles contrôlées par des cylindres pneumatiques. Système de blocage des barres de soudure/refroidissement pneumatiques. 2 dispositifs motorisés de déroulement de ZIP avec danseur, intégrés au châssis de la machine. 2 Guides ZIP (distance minimale centre à centre de 60mm) 3 Stations de soudure transversale Chaque station est commandée par un servomoteur numérique indépendant, entièrement programmable. Longueur de la barre de soudure 680mm (26.7"), largeur 60mm (2.36") - 3 zones (barres supérieure et inférieure) Barre de soudure supérieure mobile contrôlée par des cylindres pneumatiques. 2 stations de refroidissement transversales Chaque station est commandée par un servomoteur numérique indépendant, entièrement programmable. Longueur de la barre de refroidissement 680mm (26.7"), largeur 60mm (2.36") Barre de refroidissement supérieure mobile contrôlée par des cylindres pneumatiques.
La machine RITEBAG 900-S-LP est conçue pour la fabrication de sachets plats à partir de films multicouches et de laminés Les dimensions des sachets varient dans une gamme de largeur de 80 à 300 mm. Précision des dimensions des sachets (tolérance) : ± 1 mm. La largeur du de soudure doit être comprise entre 5 et 40 mm. Les soudures doivent être étanches au gaz, sans plis ni trous d'épingle. Épaisseur du film : min - 40 µm ; max - 250 µm Tolérance d'épaisseur : max. + / - 6,5 %. Largeur du film : max. 920 mm (fonctionnement à deux bobines) max.1240 mm (fonctionnement à une bobine) Diamètre de la bobine : max. 800 mm. Diamètre du mandrin : 152 mm. Section de déroulement Dispositif de réception et de déroulement de 2 bobines de 920 mm (max) - dispositif d'échange rapide, avec arbre expansible 6" - système de déroulement du film motorisé, commande de la boîte de vitesses, contrôlé par le danseur du film. 2 dispositifs de tension du film - double suiveur de film, avec réglage pneumatique de la tension du film - capteur analogique linéaire pour la détection de la position du danseur. 2 dispositifs de guidage des bords - capteur de bord à ultrasons monté sur une tige de réglage micrométrique +/-70 mm de plage de correction. 1 système de synchronisation de l'alimentation du film - 2 systèmes d'alimentation (haut-bas) pilotés par un servomoteur numérique indépendant, entièrement programmable - capteur de marques de repérage monté sur une tige de réglage micrométrique. Dispositif de réception et de déroulement des bobines 1240 mm - dispositif d'échange rapide, avec arbre expansible 6" Dispositif de tension du film - double suiveur de film, avec réglage pneumatique de la tension du film - capteur analogique linéaire pour la détection de la position du danseur. Large planche pliante - 1 planche de base de 1240 mm, angle de pliage de 60°. Section de soudure 1 station de soudure longitudinale - pilotée par des servomoteurs numériques indépendants, entièrement programmables -3 Barres jumelées de soudure/refroidissement (gauche-centre-droite) longueur 600 / 600 mm, largeur 100mm. Unité d'étirage - capteur de bord avec dispositifs d'étirage - Vannes pneumatiques (proportionnelles). 1 système d'alimentation commandé par un servomoteur numérique indépendant entièrement programmable, un danseur unique pour le contrôle de la tension du film. 4 stations de soudure croisées - pilotées par des servomoteurs numériques indépendants, entièrement programmables - longueur de la barre de soudure 900 mm, largeur 60 mm. 2 stations de refroidissement croisées - pilotées par un servomoteur numérique indépendant, entièrement programmable - longueur de la barre de refroidissement 900 mm, largeur 60 mm. 2 stations de poinçonnage - pont de poinçonnage, avec connexion électrique et pneumatique pour 5 outils de poinçonnage. Station de coupe longitudinale et de détourage - 5 unités de coupe montées sur bielle avec réglage axial micrométrique - 2 systèmes d'enroulement des coupes motorisés (gauche-droite). 1 station de lecture des marques de repérage - 1 capteur de lecture. 1 système d'alimentation piloté par un servomoteur numérique indépendant, entièrement programmable. 1 station de coupe transversale - station de coupe transversale avec guillotine à servocommande montée sur des rails à billes - moyeu de découpe entièrement programmable (points de départ et d'arrêt) et vitesse 1 convoyeur de sortie avec porte d'empilage - 2 barres antistatiques - porte d'empilage réglable pour l'empilage - vitesse/cycle programmable pour l'empilage ou l'alimentation en éventail des sachets - longueur 1400 mm, largeur 900 mm.
