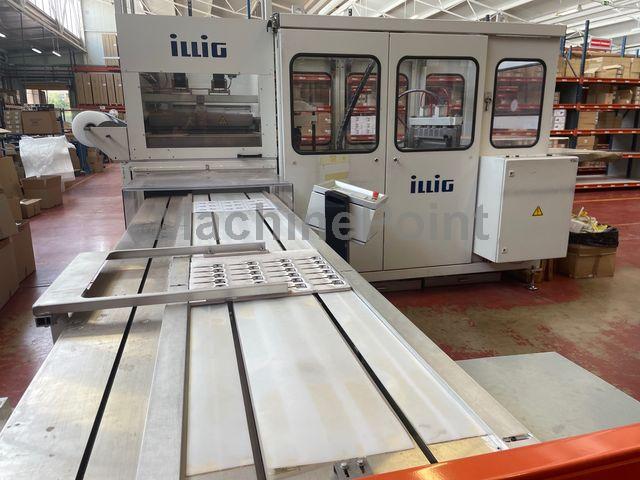

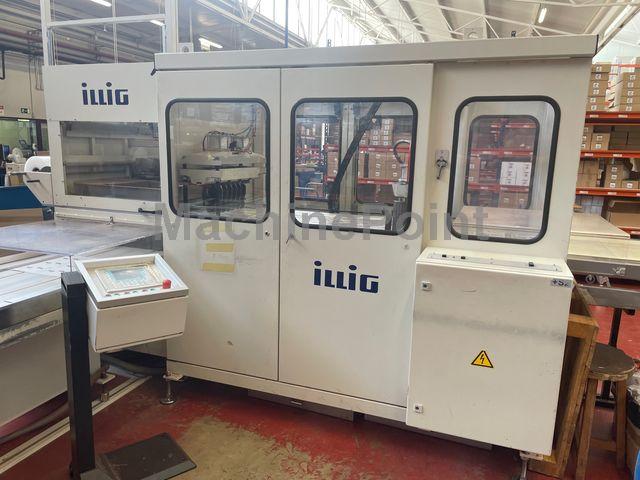

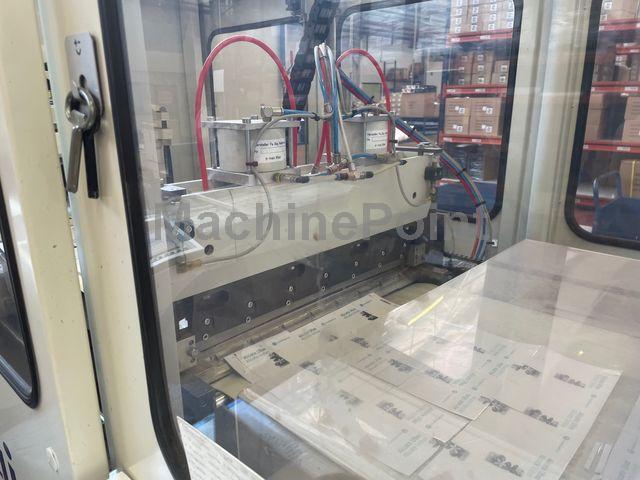

ILLIG SB74e-4 de 2016 d'occasion à vendre

Thermoformeuse : Surface de formage min-max : 100x300 - 350x500mm Hauteur de formage au-dessus du niveau de travail max : 100mm Hauteur du formage en dessous du niveau de travail max : 30mm Largeur du matériau min-max : 340-540mm Puissance connectée du chauffage supérieur : 9.8 kW Longueur du chauffage supérieur : 875mm Puissance connectée du chauffage inférieur : 5.6 kW Longueur du chauffage inférieur : 500mm Course du cadre inférieur : 45mm Diamètre du rouleau de matière : 600 mm Découpe : Surface de coupe maximale : 350x 500 mm Pression de coupe : 250 kN Hauteur mini/maxi de la ligne de coupe : 80/110 mm Puissance connectée de l'élément chauffant pour la découpe : 4kW Machine complète (thermoformeuse et découpe) Nombre de cycles maximum : 20 Puissance totale connectée avec le chauffage supérieur : 13.7kW Puissance connectée totale avec chauffage supérieur et inférieur : 19.3kW Puissance connectée totale avec chauffage supérieur et inférieur et chauffage de la découpe : 23,3 kW Pression de fonctionnement minimale : 6 bar Capacité réelle recommandée du compresseur : 1 200 NL/min. Diamètre du rouleau de la bande squelettique max. 600 mm Niveau de travail au-dessus du sol : 1 100 mm Largeur totale, armoire de commande incluse : 1 930 mm Longueur totale, y compris le support de rouleau de matériau : 6 330 mm Hauteur totale : 2 050 mm Poids de la machine : 3000 kg Cette machine est équipée d'un robot Motoman qui a été utilisé pour collecter les pièces produites et les empiler sur un tapis. Cette opération était importante en raison de la taille des pièces produites (trop petites). La machine a 193 111 heures de travail, mais elle a fait l'objet d'une grande inspection et de nombreuses pièces critiques ont été remplacées par Illig en 2022.

Longueur des plaques max : 1000mm Largeur des plaques max : 700mm Surface de formage : 960x660mm Profondeur d'emboutissage max négatif/positif : 300mm Bullage automatique commandé par cellule photoélectrique Piston supérieur à l'entrainement pneumatique, réglage motorisé de la course à distance, programme de changement de série, réglage digital de la vitesse (7 niveaux) par cascade de vannes, bridage automatique inclus 4 ventilateurs renforcés à 22 m3/min Dispositif à 4 buses de refroidissement par brouillard d'eau Unité de chargement et déchargement BE P pour un travail à partir de la pile de plaque Magasin à plaque Dispositif de chargement avec fixation rapide de la plaque porte-ventouses Contrôle de double prise Réglage automatique de la largeur et de la longueur du transport Magasin à plaques avec dispositif de centrage automatique des plaques par colonnes motorisées, avec sauvegarde des réglages, programme de changement de série, dévêtisseurs des plaques motorisées. Préchauffage supérieur et inférieur sur unité de chargement avec possibilité de monter un cadre de maintien thermorégulé pour travail avec un caisson étanche avec soutien de feuille pneumatique, préchauffage supérieur "Joystick" avec réglage à 5 zones, préchauffage inférieur avec réglage à 3 zones isothermes Pompe à vide pour prise de feuilles grainées La machine totalise au compteur 5718 heure de fonctionnement. Disponible à la vente aussi (non inclus): Scie horizontale Hema HTR 600 année 2001

Laize matière min-max : 150-495mm Avance min-max : 50-280mm Puissance chauffage supérieur : 9.5kW Puissance chauffage inférieur : 6.9 kW Puissance installée : 18.3 kW

La ligne comprend les unités suivantes : Dérouleur/ préchauffeur/ Machine de formage et de poinçonnage RDM 70k(2g) / empileur/ unité de rognage/ broyeur / soufflerie Données techniques Dérouleur RO Support de rouleau de matière Largeur maximale matière :805 mm Diamètre bobine max. 1200 mm Poids bobine max. 1200 kg Cône de serrage pour diamètre intérieur en option : 70 - 95 mm 140 - 165 mm 190 - 215 mm Dispositif de levage pneumatique Dimensions : Longueur : 1630 mm Largeur : 1390 mm Hauteur : 980 mm Poids avec dispositif de levage : 346 kg Données techniques du préchauffeur VHW 90/2b Largeur du matériau du côté de l'alimentation et du côté de l'évacuation max. 900 mm Epaisseur du matériau max. 1,8 mm Puissance connectée des rouleaux chauffants 32,4 kW Vitesse d'extraction du matériau max. 35 m/min Vitesse d'extraction du matériau min. 1 m/min Diamètre des rouleaux chauffants 600 mm Nombre de rouleaux chauffants 2 pièce(s) Hauteur d'évacuation du matériau max. 1400 mm Hauteur de déchargement du matériau min. : 1000 mm Poids : environ 1200 kg Dimensions : Longueur totale 2100 mm Longueur totale, tunnel de chauffage inclus : 2660 mm Largeur totale : 1652 mm Hauteur : 2050 mm Hauteur avec refroidissement de l'armoire de commande [option] : 2465 mm Données techniques Machine de thermoformage RDM 70K Surface de formage max : Hauteur de la pièce à former, négative max./option : 125/150 mm Hauteur de la pièce de forme, positive max. 15 mm Largeur du matériau max. 730 mm Longueur d'avance max. 300 mm Force de fermeture du moule max. 250 000 N Nombre de rotations en marche à sec max. Puissance connectée du chauffage supérieur et inférieur 74,2 kW Puissance totale connectée avec l'assistance pneumatique 81,5 kW Charge connectée totale avec l'assistance mécanique 85,4 kW Assistance à l'emboîtement servo-motorisée Dimensions de la thermoformeuse : Longueur avec alimentation en matériau, sans dispositif d'empilage : 3 050 mm Longueur avec support de rouleau, sans dispositif d'empilage : 5 205 mm Largeur, avec armoire de commande : 4 510 mm Hauteur avec assistance pneumatique : 2 620 mm Hauteur avec l'aide à l'emboîtement mécanique : 3 280 mm Poids : 5 500 kg Longueur de coupe maximale (selon le matériau) en mm PS-HI 6000 mm PP 5000 mm PETG 4900 mm A PET 4600 mm PVC 5000 mm Comprend un moule à gobelets Apet
