б/у Фрезерные установки CNC: BZT PFB 3020-G Gantry на продажу 2016 года


Поиск б/у оборудования

Похожие продукты:

Фрезерные установки CNC - BZT - PFB 3020-G Gantry

Технические данные BZT PFB 3020-G Gantry б/у

Номер референции: 300044137

Бренд: BZT

Год: 2016


  • Количество осей: 5
  • Рабочая область (ДхШхВ): 1000x1500x600

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ:

С помощью фрезерной машины вы можете обрабатывать все возможные пластмассы и алюминий для изготовления форм.

5-осевая машина BZT-PFB 3020-G GANTRY

Ход по 3-осевой программе:
X - Ось 1835 мм. Макс. скорость: 16 м/мин
Y - Ось 3410 мм. Макс. скорость: 16 м/мин
Z - Ось 862 мм. Макс. скорость: 16 м/мин

Ход для 5-осевой программе:
X - Ось 1000 мм
Y - Ось 1500 мм
Z - Ось 600 мм

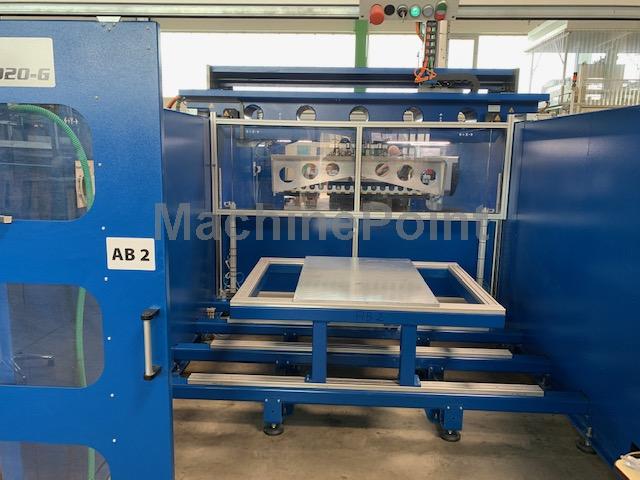

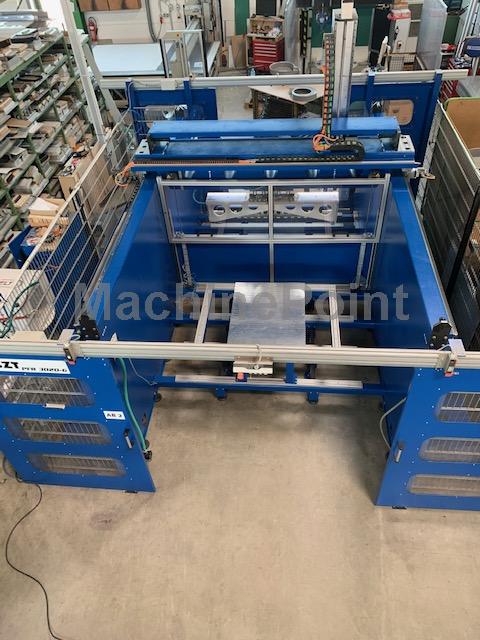

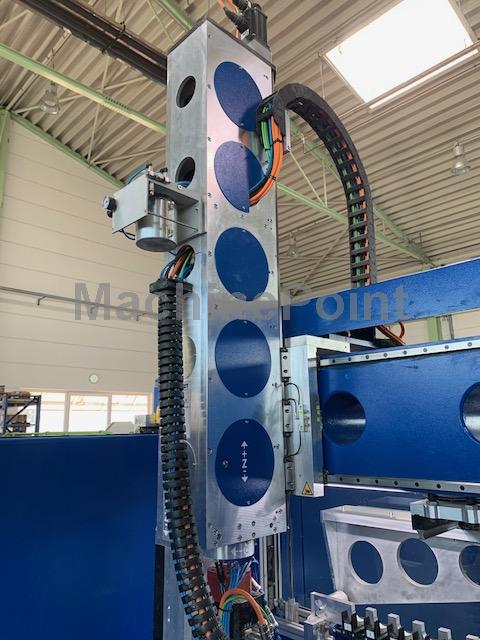

- Портальная фрезеровая машина с:
X + z ось с шариковыми винтовыми шпинциями
Y- Ось с зубной стойкой
Рамка сварной стальной машины с низкой вибрацией
2 раздвижные двери спереди

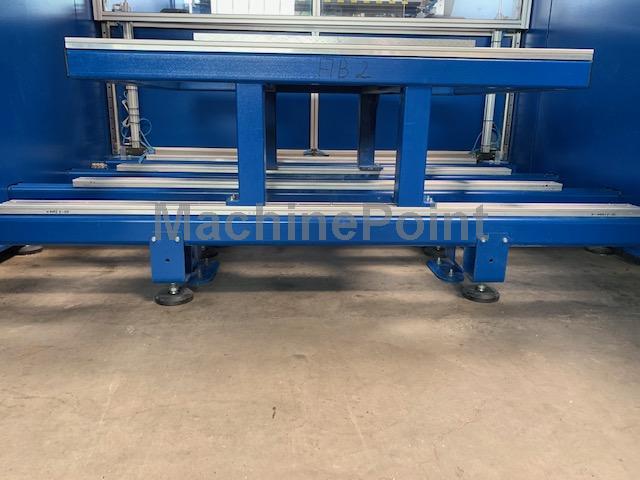

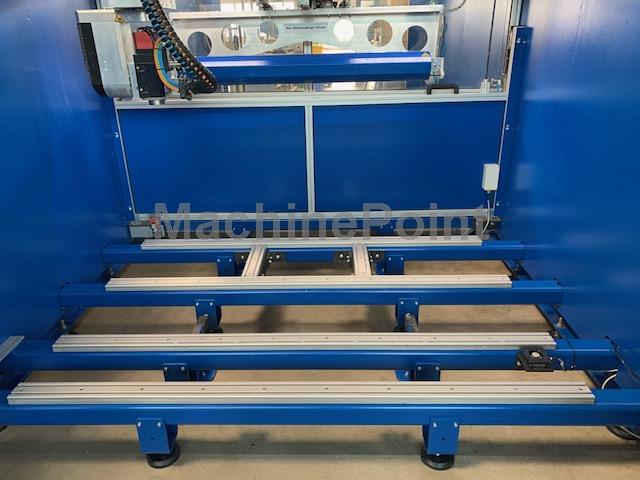

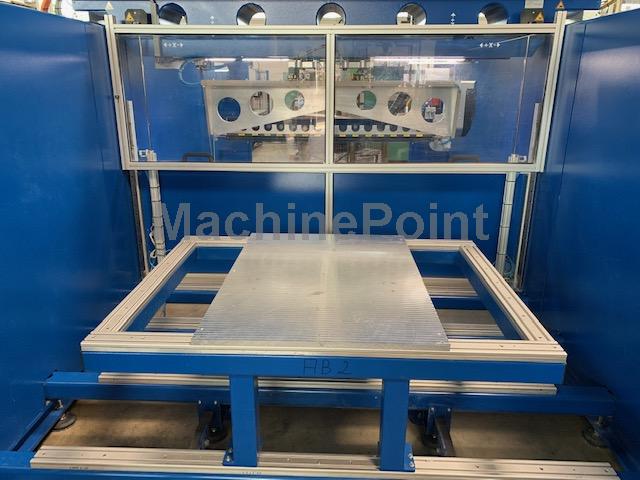

Стол из стальных труб каждые 500 мм, дитанция до пола 150 мм. (приблизительно)
Максимальная нагрузка на стол: 1 т.

Возможна операция маятника, так как всю рабочую зону можно разделить на две с помощью перегородки.
Фрезерный шпиндель ELTE:
Шпиндель HF с водяным охлаждением. 4,5 кВт макс. 24.000 об/мин
Держатель инструмента HSK32 / ER20/25

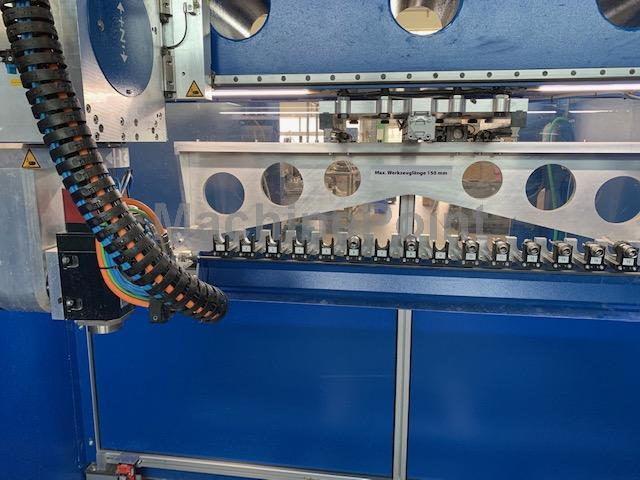

15-кратное устройство смены инструмента, установленное под Х-образной балкой для маятникового режима работы

Система смазки INDUTEC 0-D1

2-осевой поворотный шпиндель BZT с гармоничным приводом
Ось В поворачивается на +92°/-92°, ось С +/-182°.

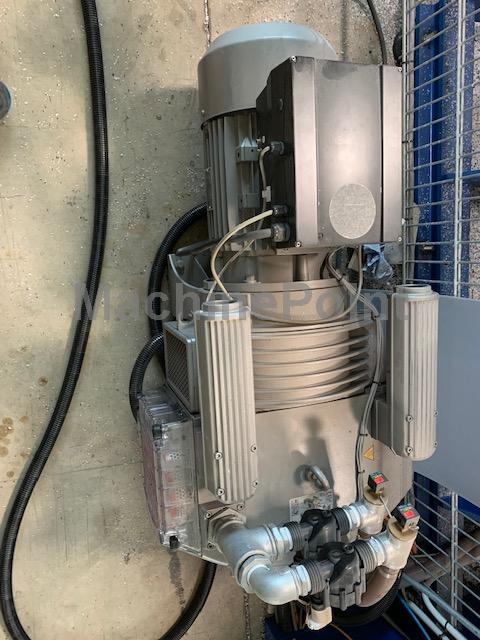

Вакуумный насос, 280 м³/ч, частотный преобразователь 6,6 кВт

PTC-контроль в комплекте

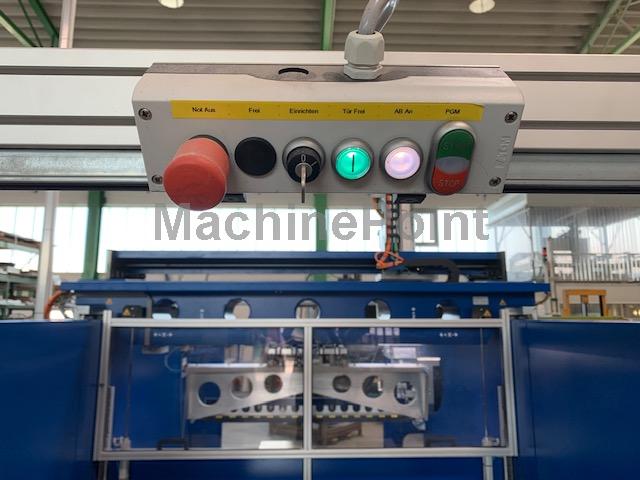

Пуск/стоп через отдельный выключатель

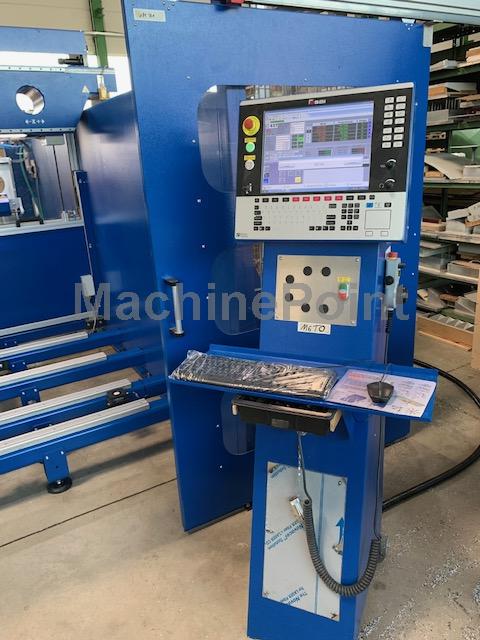

Управление CNC OSAI с 5 осями EtherCat 2.50
Возможна электронная компенсация механических отклонений и ошибок шага шарико-винтовых пар
Компенсация инструмента также для 5-осевых приложений, например, TCP

Маховик для системы CNC OSAI с функцией обучения.
