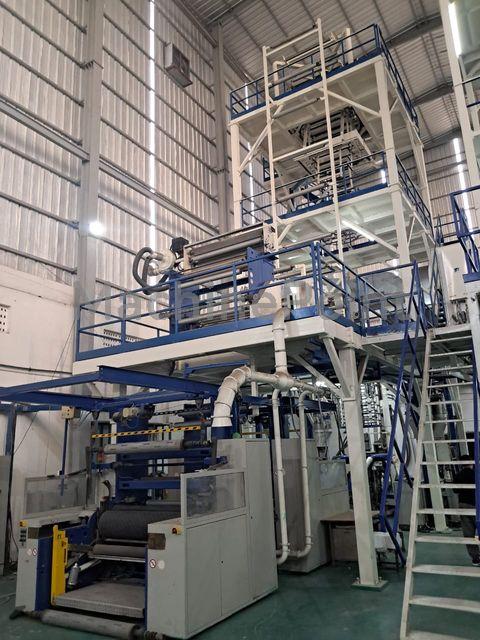

ALPINE CRP5 - V del 2012 usata in vendita

Linea di coestrusione HS 50/50/50 SS Diametro vite : 50/50/50 mm Lunghezza vite : 25/25/25 L/D Potenza motore : 44/44/44 kW Capacità di riscaldamento : 9,8/9,8/9,8 kW Diametro filiera: 180 mm / Intraferroi 2,5 mm Larghezza materiale : 520-1000 mmI BC Cesta Calibrazione : larghezza piano di lavoro : 380-1160mm Dosatori gravimetrici Plast Control : 2/3/3 Sistema di guidafilm tipo EL Trattamento Corona AFS 4000 W Stiro rotante 1000mm Torre inclusa

3 Estrusori Diametro 50/75/50 L/D 30/30/30 Testa per coestrusione Tipo TBF 16 - 32 K con IBC Anello di raffreddamento HK 500  Diametro Filiera 250 mm 3 sensori ad ultrasuoni per controllo diametro bolla 3 Dosatori Gravimetrici CONTREX Trattamento Corona CASON Traino oscillante modello GHIOLDI TR tavola utile 2200mm Avvolgitore Automatico a doppia stazione GHIOLDI modello BGH2 MIX, tavola utile 2200mm, anno 2004 Frigo EUROCHILLER ABF 30

Dati generali e configurazione della macchina - Direzione della macchina da sinistra a destra (dal lato dell'operatore) - Velocità della macchina 0 - 190 m/min - Velocità di processo 4,3 - 190 m/min - Larghezza del nastro 1200 - 2000 mm in / 1000 - 1800 fuori - Posizione del nastro nella macchina Centro - Livello di rumore meccanico, con tutte le parti in funzione. 90 dB (A) max. a 190 m/min Gestione del nastro - Gamma di tensione del nastro film Minimo 20 N Massimo 200 N - Variazioni di tensione del nastro film Montalvo ± 20 N - Massimo movimento laterale dei nastri A velocità costante ± 5 mm A variazioni di velocità ± 10 mm - Arresto di emergenza Circa 2 sec - Arresto rapido (rottura del nastro) Circa 2 sec. solo in caso di rottura in mono-orecchio - Arresto rapido Circa 5 sec - Rischio di rottura del materiale durante l'arresto rapido - Rampa normale 0-5 m/min/s - Nessuna rottura di materiale durante l'arresto normale - Velocità di filettatura 4,3 m/min - Distanza del nastro dal pavimento > 300 mm Sistema di svolgimento Il sistema di svolgimento comprende i bracci di sollevamento, il cilindro di pressione e il rullo ballerino. Bracci di sollevamento - Diametro del rotolo 1000 mm - Larghezza web 2000 mm - Peso del rotolo Max 1500 Kg - Freni Servo motore Lenze - Mandrini Espansione pneumatica - Avvolgimento monodirezionale Cilindro di pressione - Tipo EPDM 65 Shore A - Diametro bobina 140 mm - Larghezza bobina 2200 mm Rullo ballerino - Diametro della bobina 120 mm - Larghezza della bobina 2200 mm - Tensione controllata da un potenziometro a ingranaggi di Siko 0-10 V e da un martinetto pneumatico Sistema di orientamento Il sistema di orientamento stira il film da 36 m a 15 m. Consiste in 2 coppie di nip roll e 16 cilindri di riscaldamento/raffreddamento. Nip roll 1 - Prodotto da Hosokawa Alpine - Motore AC 11kW da Control Techniques - Rullo di copertura in gomma Lunghezza della gomma 2100 mm Diametro 300 mm - Rullo cromato Coperchio in gomma Lunghezza 2100 mm Diametro 300 mm - Pressione di contatto fatta da martinetti pneumatici MDO SPECIFICA TECNICA Nip roll 2 - Prodotto da Hosokawa Alpine - Motore AC 18.5kW da Control Techniques - Rullo di taglio Coperchio in gomma Lunghezza gomma 2100 mm Diametro 300 mm - Rullo rivestito in cromo Copertura in cromo Lunghezza gomma 2100 mm Diametro 300 mm - Pressione di contatto fatta da martinetti pneumatici Cilindri di riscaldamento/raffreddamento - Prodotto da STS Breitstreckwalzen GmbH - Rullo folle - Diametro bobina 78 mm - Larghezza bobina 2100 mm - 2340 mm totale - Rivestimento in cromo duro Ra = 1,6 m, Spessore 20 - 30 m. - Fino a 140°C - Rivestimento speciale Prodotto da Inometa GmbH Tipo Protek 8608 Copertura Polimero antiaderente Lunghezza gomma 2100 mm Ruvidità 20 - 40 m Rz Spessore 100 - 150 m - Apertura e chiusura realizzate con martinetti pneumatici - Raccordo rotante prodotto da Filton - Progettato per unità di riscaldamento/raffreddamento ad acqua - Prodotto da GWK - 8 pezzi - Potenza di riscaldamento 9 kW e 18 kW MDO SPECIFICHE TECNICHE - Raffreddamento diretto - Scala di temperatura min. 10 °C max. 140 °C per unità di riscaldamento a 9 kW 150 °C per unità di riscaldamento a 18 kW Unità di trasferimento del calore - Prodotto da SWEP - Piastre di trasferimento calore 30 kW Rulli guida Cilindro Mink - Prodotto da Mink - Tipo Spazzolato - Diametro rullo 105 mm - Larghezza bobina 2200 mm Cilindro incrociato a X - Prodotto da Inometa - Tipo X-crossed - Diametro del bobina 120 mm - Larghezza bobina 2200 mm Cilindro in alluminio - Tipo Alluminio - Diametro del bobina 120 mm - Larghezza del bobina 2200 mm Sistema di ribobinatura Il sistema di avvolgimento comprende i bracci di sollevamento, il cilindro di pressione e il rullo ballerino. Bracci di sollevamento - Prodotto da Maier - Diametro bobima 1000 mm - Larghezza Web 2000 mm MDO - Peso bobina Max 1500 Kg - Mandrini ad espansione pneumatica - Carico e scarico della bobina Completamente manuale - Scarico anime Completamente manuale - Avvolgimento monodirezionale Cilindro di pressione - Tipo EPDM 65 Shore A - Diametro del rullo 140 mm - Larghezza bobina 2200 mm Rullo ballerino - Diametro bobina 120 mm - Larghezza bobina 2200 mm - Tensione controllata da un potenziometro a ingranaggi di Siko 0-10 V e da un martinetto pneumatico

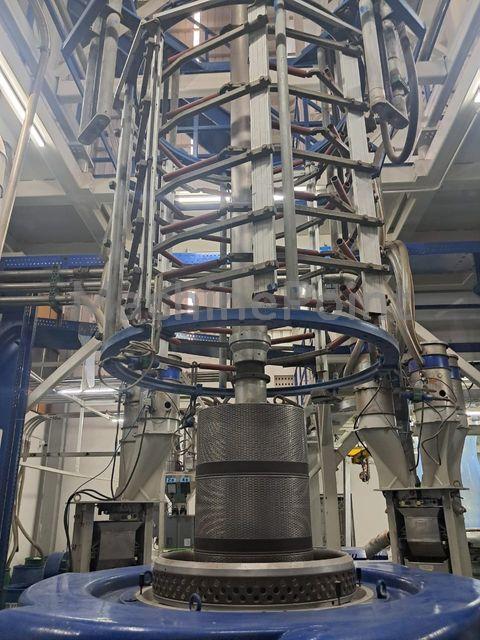

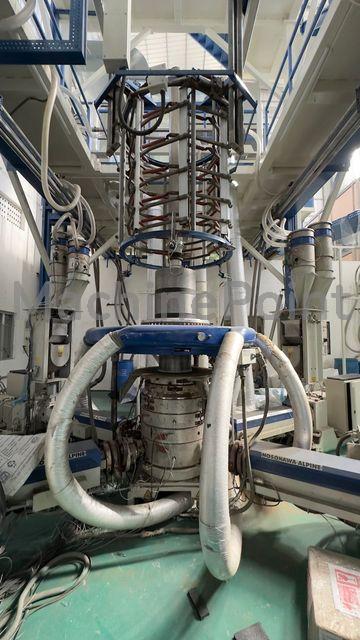

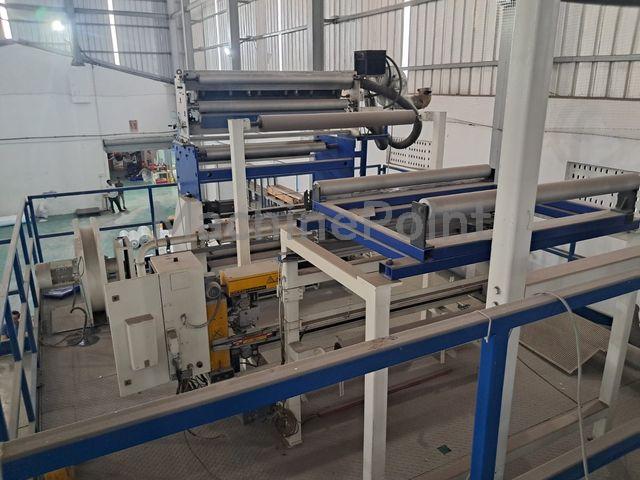

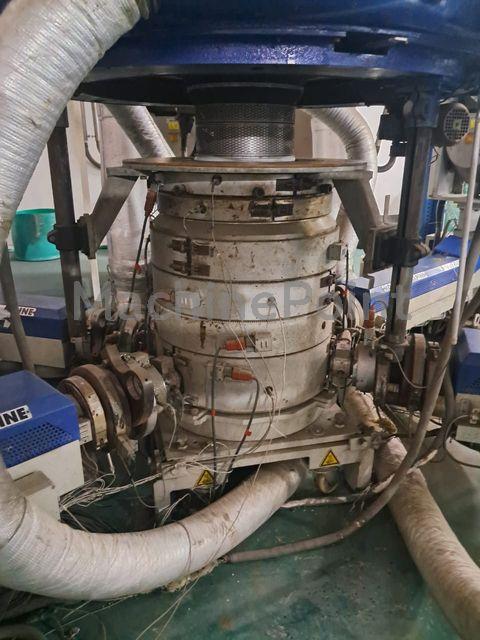

Estrusore a 3 strati 2 estrusori : HXS 75-30D- Potenza calorifica totale di ciascuno: ca. 25 Kw 1 Estrusore HXS 105-30D- Potenza calorifica totale: circa 38 Kw Cambio manuale del filtro 2 MSC 75, collegamento con inversione 1 MSC 105, collegamento diritto Testa a 3 strati TBF 25-50 X Filiera diam. 350 mm Zone di controllo della temperatura 5 Potenza calorifica 34, 2 Kw Pressione di massa: 600 bar Raffreddamento esterno modello CR7 con regolazione in altezza Per raffreddare la bolla di pellicola sulla superficie esterna Potenza soffiante: 22 Kw IBC. Raffreddamento interno con controllo del diametro della bolla BDC Potenza soffiante ingresso/uscita aria: 11 Kw Cestello di calibrazione con regolazione elettrica del diametro e dell'altezza Larghezza minima 630 mm Larghezza massima 2790 mm Area di regolazione dell'altezza fino a 1500mm Controllo dello spessore e regolatore di profilo Stiro oscillante - larghezza max. 2600 mm. Velocità max. 150 m/min Avvolgitore doppio per bobine di diametro max. 800 mm Larghezza max. 2600 mm 4 assi da 3" e 6" Sistema di taglio Sistema di dosaggio gravimetrico Sistema di rimozione del taglio Torre inclusa
