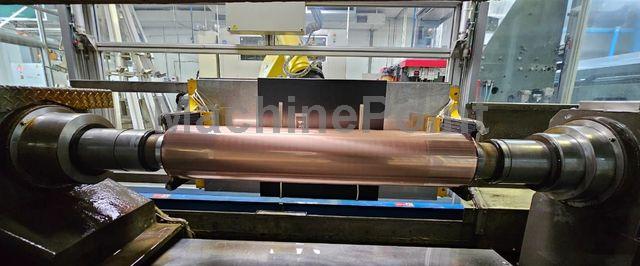

THINK LABORATORY NEW FX1300 de 2017 Descripción: Robotized cylinder engraving line for rotogravure printing usada en venta

Especificaciones Técnicas:

---

• Descripción: Robotized cylinder engraving line for rotogravure printing

Otras Especificaciones:

---

1 UNIDAD LASERSTEAM FX
1. Unidad LaserStream
tamaño W2650×H1250×D850 mm

2 UNIDAD DE RECUBRIMIENTO
La unidad de recubrimiento recubre el cilindro con TSER.

3 UNIDAD DE SECADO DOBLE
Coloque el cilindro y gírelo durante un rato hasta que el disolvente se seque del cilindro recubierto.

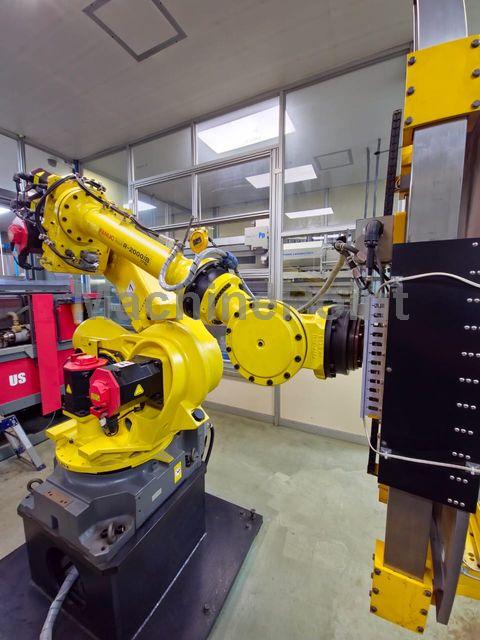

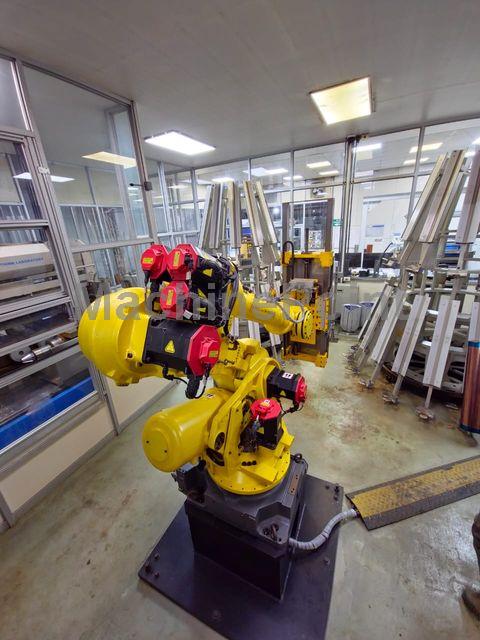

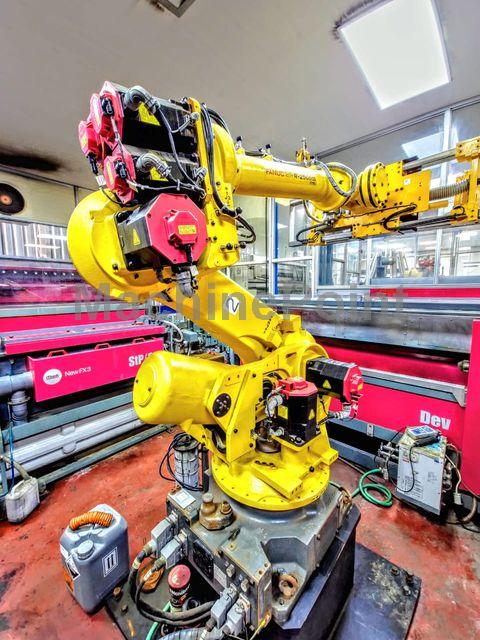

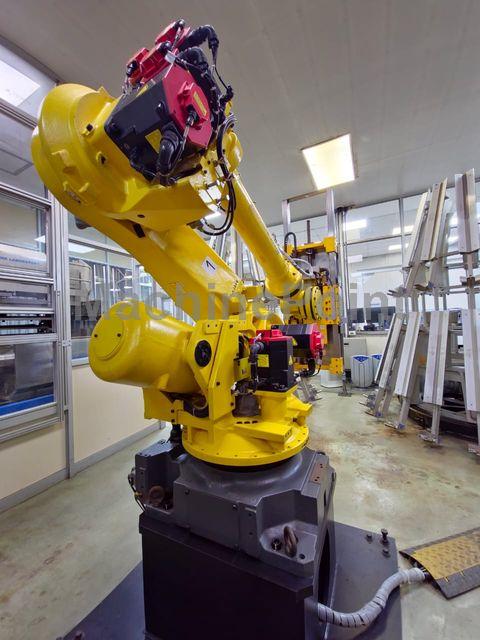

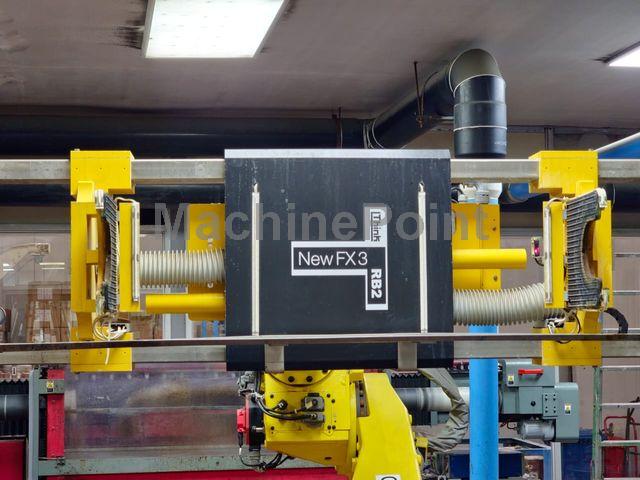

4 Robot FANUC R-2000iB/175L
El robot FANUC R-2000iB es el robot inteligente para aplicaciones versátiles con la experiencia
experiencia de nuestro cuarto de siglo en FANUC.

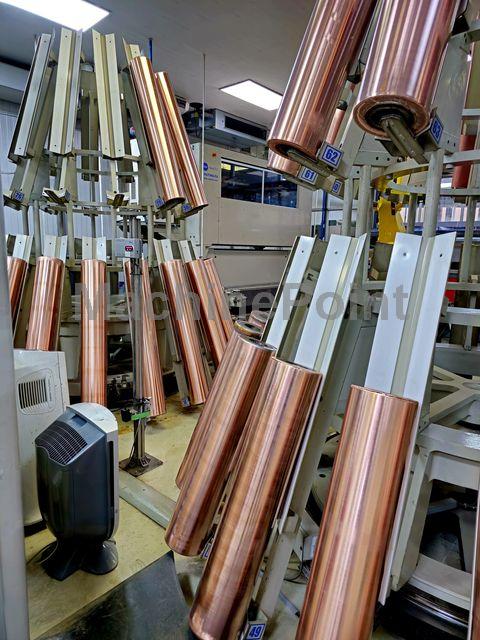

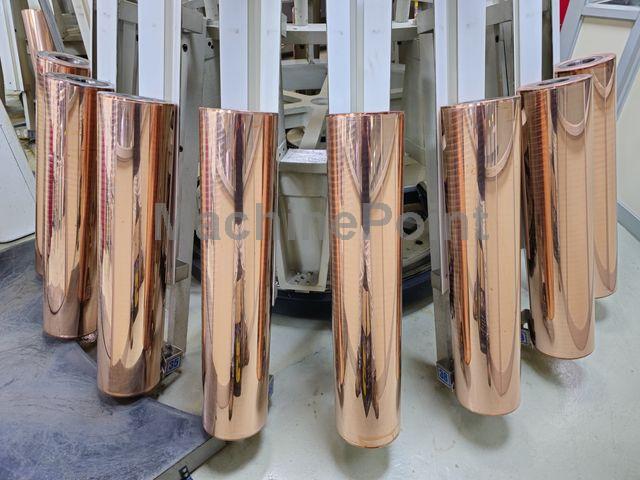

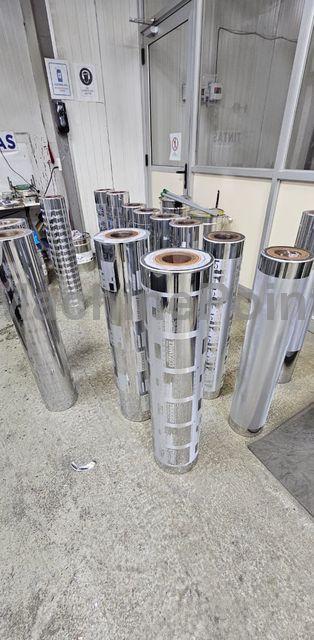

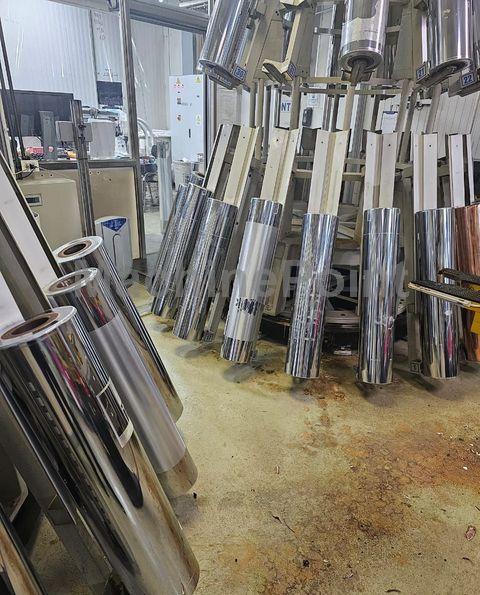

UNIDAD DE ALMACENAMIENTO DE CILINDROS
Este es un lugar para guardar cilindros verticalmente.

5 PULIDORA DE Cu
El control del cabezal de dos piedras con servomotor proporciona un acabado preciso de la superficie de cobre.

6 MÁQUINA DE PULIDO Cr
Esta unidad es una máquina pulidora especial de cilindros de huecograbado con papel en rollo.

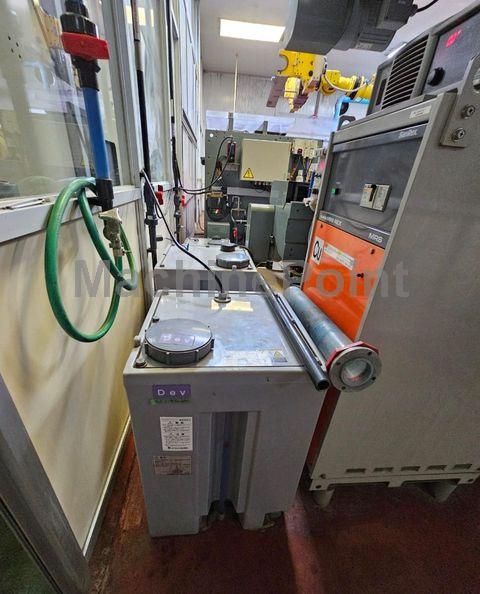

7 UNIDAD DE REVELADO
Máquina reveladora, diseñada para trabajar con solución reveladora de base acuosa.

8 UNIDAD DE GRABADO (tipo spray)
La solución de grabado se pulveriza horizontalmente al cilindro a través de dos tubos de boquillas de pulverización, desde ambos
ambos lados del cilindro.
UNIDAD DE ELIMINACIÓN DE BARNIZ
Se trata de una unidad automática para retirar la fotoresina justo después de la operación de grabado. Esta unidad tiene

9 UNIDAD DE CROMADO (simple - tbu)
La unidad consta de dos partes: la cuba de revestimiento superior y el depósito de electrolito inferior.
UNIDAD DE DESENGRASE ELECTROLÍTICO
Se trata de un dispositivo de limpieza fina para cilindros, previo a la operación de cobreado o niquelado. El desengrase
se realiza electrolíticamente.

10 UNIDAD DE RECUBRIMIENTO DE COBRE (simple - bañera)
La unidad consta de dos partes: la cuba de revestimiento superior y el depósito de electrolito inferior.

11 UNIDAD DE LAVADO DE GAS
Recoge el gas de la unidad de la zona B.
El agua reciclada se pulveriza dentro del lavador para eliminar las sustancias químicas del aire.
UNIDAD DE RECUPERACIÓN DE GAS DE COBRE Y OTROS PRODUCTOS QUÍMICOS

12 DEPÓSITOS DE RESIDUOS QUÍMICOS
La nueva serie FX incluye tres depósitos de residuos diferentes.

OBSERVACIONES
En el interés de nuestro Programa de Investigación y Desarrollo, nos reservamos el derecho de cambiar las especificaciones
sin previo aviso.

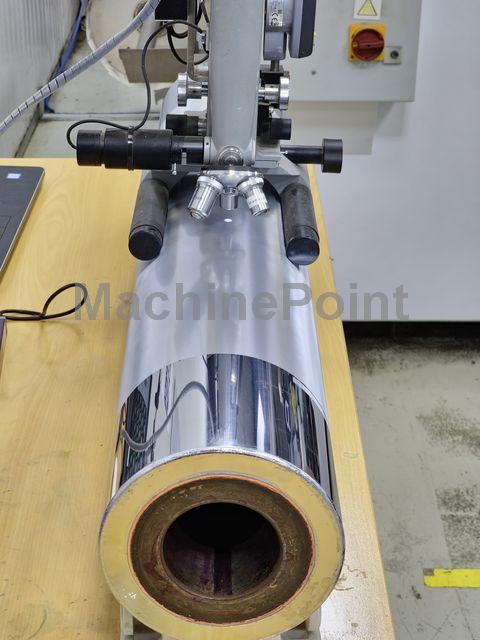

13. Unidad de prueba de cilindros (no incluida, solicitar presupuesto)

Otros Detalles:

---

Garantía: Sin garantía

Operatividad: En Producción
