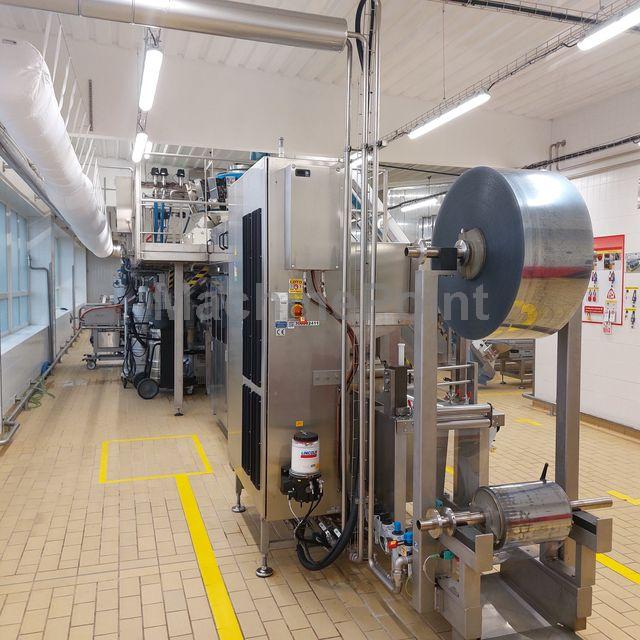

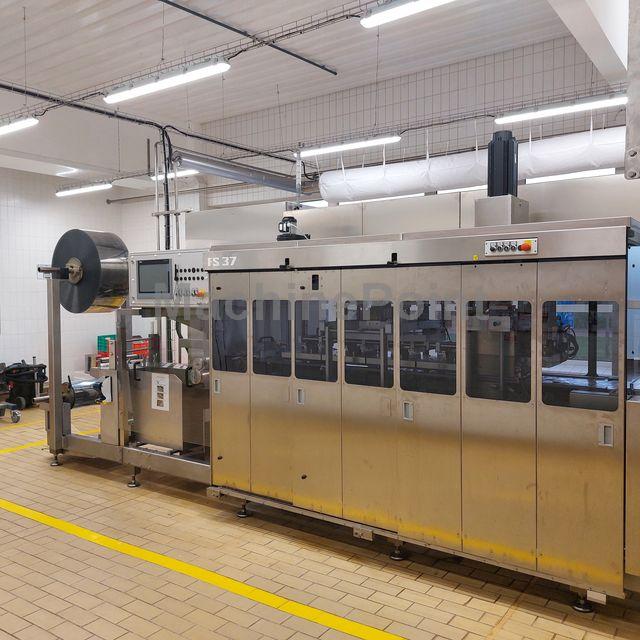

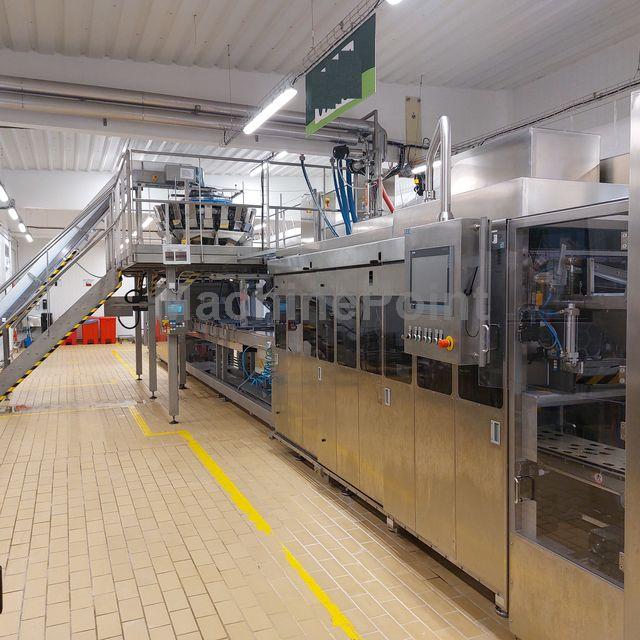

ILLIG FS37 del 2019 usata in vendita

Area di formatura minima: 400x250mm Larghezza stampo tra il trasporto del film max. 724, min 420 mm Lunghezza utensile in direzione di avanzamento max 538 mm, min 274 mm Lunghezza di avanzamento max. 540, min. 250 Altezza stampo sopra il livello del film max. 120 Altezza di stampaggio sotto il livello del film max. .4ö Corsa del tavolo max. 160 Corsa del tavolo sotto max. 195 Corsa del telaio superiore in alto max. 140 Lunghezza di riscaldamento del riscaldatore superiore 2000 mm Lunghezza di riscaldamento del riscaldatore inferiore 1875 mm Portata della pompa del vuoto max. 100m3/h Forza di serraggio dello stampo max. 80kN Pressione stampo max. 2 Quantità di calore da dissipare max. 40 000 Serbatoio dell'aria compressa 12 l Numero massimo di cicli 35 Punzone in acciaio Numero di cicli max. 35 Forza di punzonatura max 500 kN Larghezza utensile tra trasporto fogli max. 724 mm Lunghezza utensile in direzione di avanzamento max. 538 mm Dimensione di punzonatura in direzione di avanzamento max.514mm Dimensione di punzonatura trasversale alla direzione di avanzamento max.704mm Altezza utensile sul piano superiore max. 140 mm Altezza utensile sul tavolo superiore min.80mm Altezza utensile sul piano inferiore max.60mm Altezza del pezzo punzonato sopra il livello del fogliomax. 120 mm Altezza del pezzo punzonato sotto il livello del foglio max. 40 Corsa del tavolo in alto max. 128 mm Corsa del tavolo sotto max. 52 mm Temperatura della piastra di riscaldamento max. 200C Valori di collegamento elettrico individuali Azionamento del tavolo -servomotore 2kW Riscaldamento per il taglio dei nastri d'acciaio.7,2kW Collegamento elettrico totale max. 17,5kW Stazione di impilamento (direzione di impilamento verso l'alto) Numero di cicli max. 35/min Altezza di impilamento 400 mm Dispositivo di avvolgimento (integrato nel telaio) Diametro del rullo della griglia di punzonatura max. 600 mm Refrigeratore incluso Tool-Temp TT-2800-DG

Area di formatura min. 300x100 mm Altezza di formatura sopra/sotto la lamina: 100/30 mm Larghezza della lamiera: max./min. 550/340 mm Numero massimo di cicli: 18/minuto a seconda dei materiali Sistema pneumatico Imbottitore Regolazione verticale della parte inferiore del tavolo di formatura Unità di impilaggio con scarico

Termoformatrice: Area di formatura min-max : 100x300 - 350x500mm Altezza di formatura sopra il livello di lavoro max : 100mm Altezza della formatura sotto il livello di lavoro max : 30mm Larghezza del materiale min-max : 340-540mm Carico collegato del riscaldamento superiore: 9,8 kW Lunghezza del riscaldamento superiore: 875 mm Carico collegato del riscaldamento inferiore: 5,6 kW Lunghezza del riscaldamento inferiore: 500 mm Corsa del telaio inferiore: 45 mm Diametro del rullo di materiale: 600 mm Taglio: Area di taglio massima : 350x 500 mm Pressione di taglio: 250 kN Altezza minima/massima della linea di taglio: 80/110 mm Carico collegato del riscaldatore per la matrice in acciaio: 4kW Macchina completa (termoformatrice e taglio) Numero di cicli massimo: 20 Carico totale collegato con riscaldamento superiore : 13,7kW Carico totale collegato con riscaldamento superiore e inferiore: 19,3kW Carico totale collegato con riscaldamento superiore e inferiore e riscaldamento della matrice in acciaio: 23,3 kW Consumo totale di aria/ciclo con lunghezza massima della corsa: 45 NL Pressione di esercizio minima: 6 bar Capacità effettiva raccomandata del compressore: 1.200 NL/min. Diametro del rullo del nastro scheletrato max. : 600 mm Livello di lavoro dal pavimento: 1.100 mm Larghezza totale incluso l'armadio di comando: 1.930 mm Lunghezza totale incluso il supporto per il rullo di materiale: 6.330 mm Altezza totale: 2.050 mm Peso della macchina 3000 kg Questa macchina ha installato un robot Motoman che è stato utilizzato per raccogliere i pezzi prodotti e impilarli su un nastro trasportatore. Questo è stato importante a causa delle dimensioni dei pezzi prodotti (troppo piccoli). La macchina ha 193.111 ore di lavoro, ma è stata sottoposta a una grande ispezione e alla sostituzione di molte parti critiche da parte di Illig nel 2022.

Lunghezza massima: 1000 mm Larghezza massima della lastra: 700 mm Area di formatura: 960x660 mm Profondità massima di formatura negativa/positiva: 300 mm Gorgogliamento automatico controllato da fotocellula Pistone superiore ad azionamento pneumatico, regolazione motorizzata della corsa a distanza, programma di cambio formato standard, regolazione digitale della velocità (7 livelli) tramite cascata di valvole, serraggio automatico incluso 4 ventilatori rinforzati a 22 m3/min Sistema di raffreddamento ad acqua nebulizzata a 4 ugelli Unità di carico e scarico BE P per la lavorazione dalla pila di fogli Magazzino fogli Dispositivo di carico con supporto per fogli ad aspirazione rapida Comando a doppia impugnatura Regolazione automatica della larghezza e della lunghezza di trasporto Magazzino lastre con dispositivo di centratura automatica delle lastre tramite colonne motorizzate, con backup delle impostazioni, programma di cambio formato, spellicolatori motorizzati. Preriscaldamento superiore e inferiore sull'unità di carico con possibilità di montare un telaio di supporto termoregolato per lavorare con una scatola sigillata con supporto pneumatico delle lastre, preriscaldamento superiore ''Joystick'' con controllo a 5 zone, preriscaldamento inferiore con controllo isotermico a 3 zone Pompa a vuoto per il prelievo di lastre granulate Ore di lavoro: 5718 Disponibile anche per la vendita (non inclusa nel prezzo) : Sega a nastro orizzontale Hema HTR 600 anno 2001

Larghezza minima del materiale: 150-495 mm Avanzamento min-max: 50-280 mm Potenza di riscaldamento superiore: 9,5 kW Potenza di riscaldamento inferiore: 6,9 kW Potenza installata: 18,3 kW
