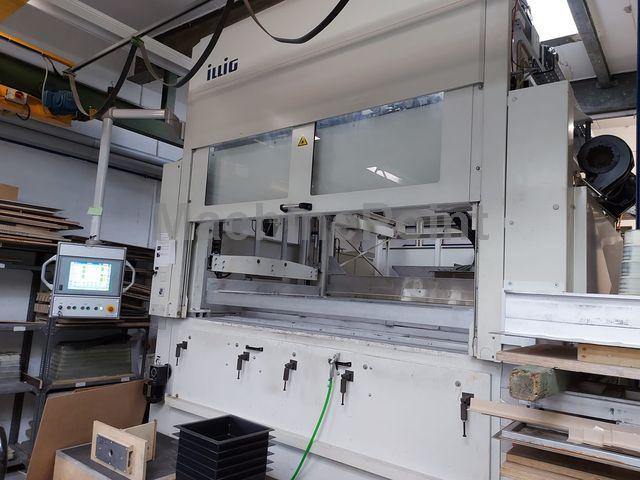

б/у ILLIG UA 225 g 2008 года производства для продажи

2008 | Номер референции: 300045934

Термоформовочные машины ILLIG, Вы можете связаться с нашей командой, и мы проанализируем ваши потребности для оформления лучшего предложения в рамках вашего бюджета.


Технические данные ILLIG UA 225 g б/у

Номер референции: 300045934

Год: 2008

Бренд: ILLIG

Статус:

Время доставки: Немедленно


ЗАПРОСИТЬ СТОИМОСТЬ МАШИНЫ Хотите продать Ваше оборудование?

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


  • Площадь формовки (ВхГ): 2200x1200
  • Глубина формования: 700 mm
  • Толщина материала (макс): 10 mm
  • Типы продуктов: Container
  • Системы подачи: Sheet fed
  • Тип: электрический - гидравлический

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ:


Всего 2640 часов наработки

Машина оснащена функцией автоматического переключения, пневматическим приводом верхнего пуансона, пневматическим приводом стола формы и запоминанием положения.
Электрический нагрев. Индивидуальная схема нагрева сохраняется в памяти. Режим экономии энергии во время перерывов в работе путем отключения вакуумного насоса и снижения заданной температуры радиантных нагревателей.

Контроль температуры верхней и нижней части рамы (макс. 140 °C)
Различные варианты нагрева формовочного узла: 8-ми позиционный переключатель
Формовочный стол с пневматическим приводом, Цифровая регулировка скорости формовочного стола (7 уровней)
Верхний стол
- с пневматическим приводом
- устройство синхронизации пресс-форм в верхнем столе
- автоматическое преобразование
- цифровая регулировка скорости (7 ступеней через каскад клапанов);
- верхний стол может использоваться в качестве приспособления для извлечения формы
8-ми ходовой вентилятор охлаждения
Дополнительный двойной вентилятор в передней центральной части (1 двигатель с вентилятором, установленным с обеих сторон без сопла)
Воздушное охлаждение - подключение для верхней зажимной рамы

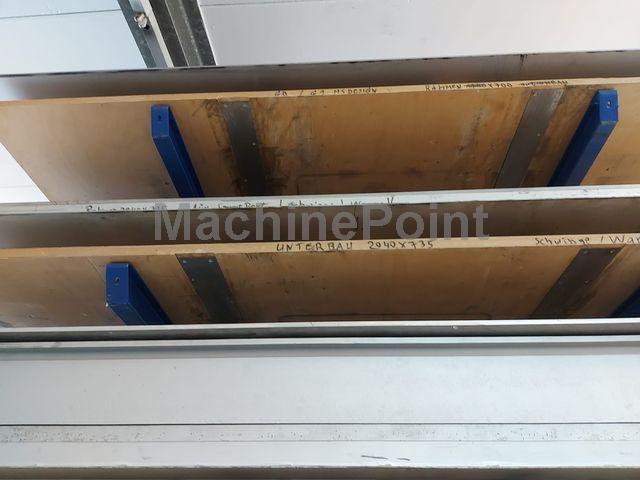

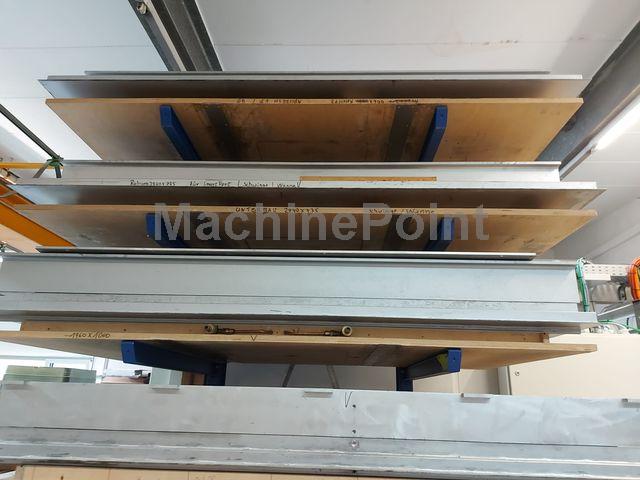

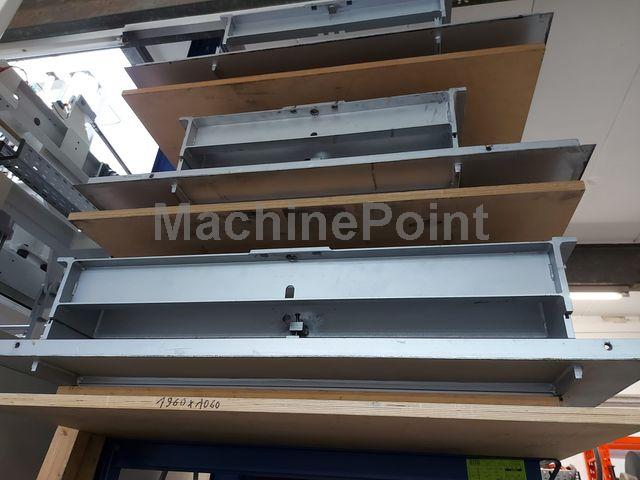

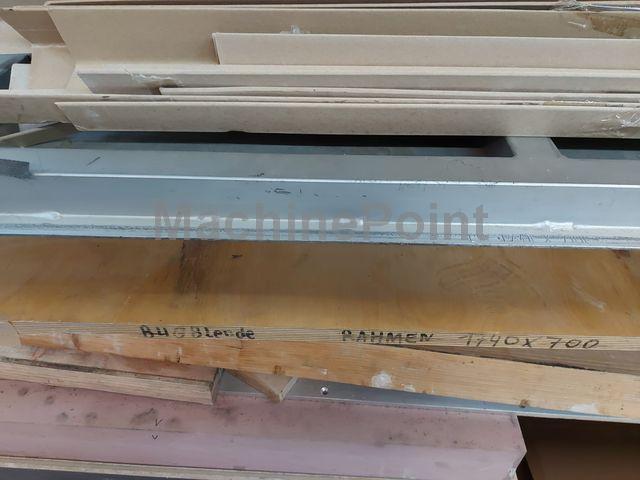

Следующий комплект рам входит в комплект поставки. Все рамы с подконструкцией и опорной плитой. Ориентировочная стоимость: около 40 000 евро.
1740 x 700
1960 x 1060
2040 x 735
1270 x 960
860 x 860
2260 x 1070
1720 x 350

Включая нагревательный блок для верхнего пуансона JAKO.

Другие данные:


Гарантия: Без гарантии

Состояние: Не находится в производстве. Может быть показана в работе с материалом

доступность: Немедленно
