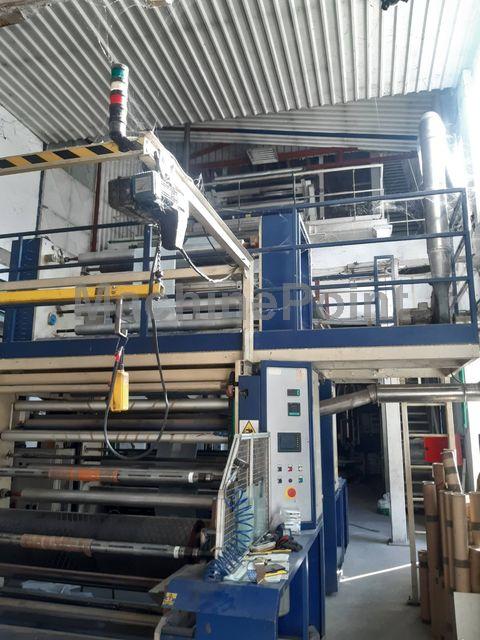

Gebrauchte ALPINE HS 90-30 D Jahr 2005 zum Verkauf

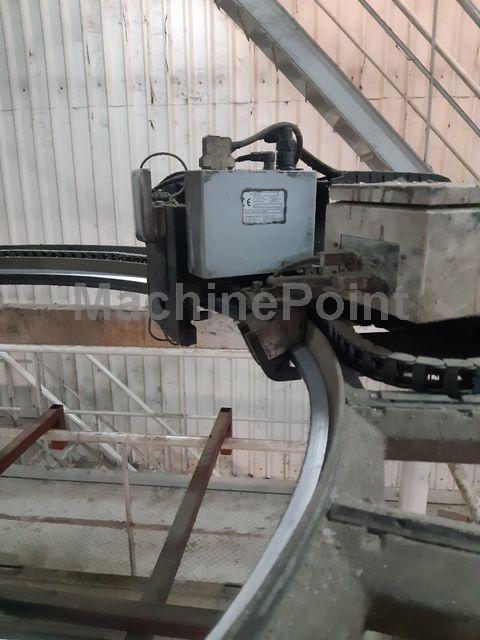

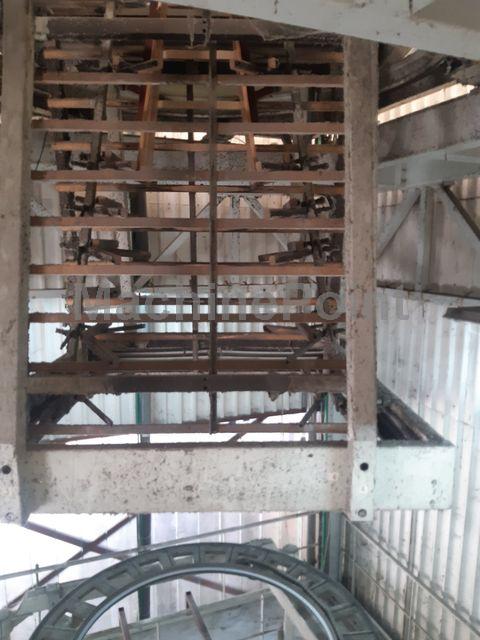

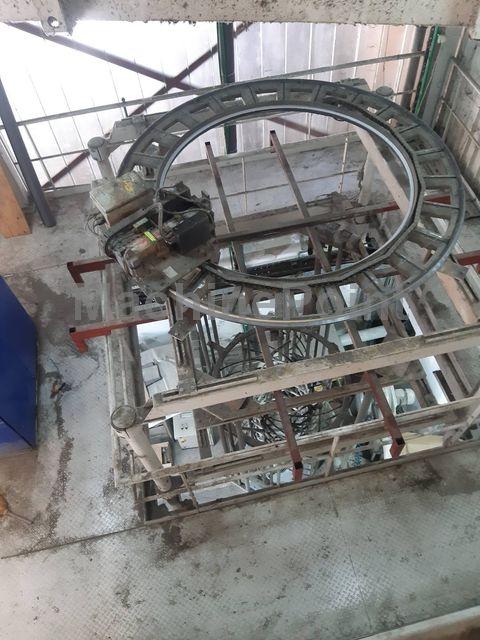

Alpine HS 50/50/50 S Co-Extruder Schneckendurchmesser : 50/50/50 mm Schneckenlänge : 25/25/25 L/D Motorleistung: 44/44/44/44 kW Heizleistung : 9,8/9,8/9,8/9,8/9,8 kW Spindeldurchmesser : 180 mm / Öffnung 2,5 mm Folienbreite : 520-1000 mm IBC Kalibrierkorb, Filmbreite : 380-1160mm Gravimetrische Dosierung Plast Control : 2/3/3 Bahnführungssystem Typ EL Messgerät : Plast Control Korona-Behandlung : AFS 4000 W Rotationsverzug : Arbeitsbreite 1000mm ; Verzugsgeschwindigkeit : 12-120m/min Rollendurchmesser : 1000 - 1500mm Inklusive Turm

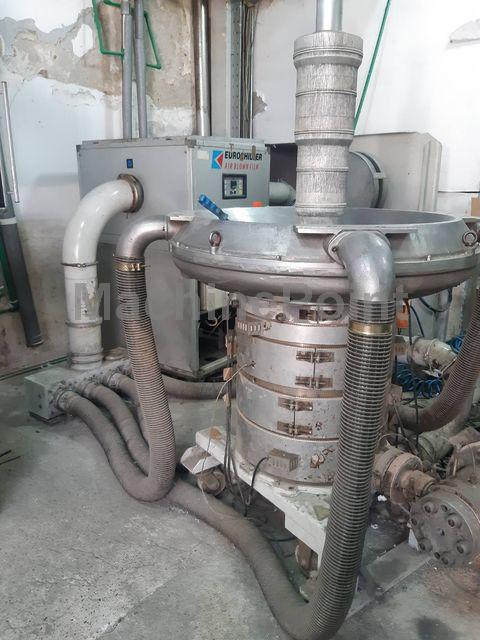

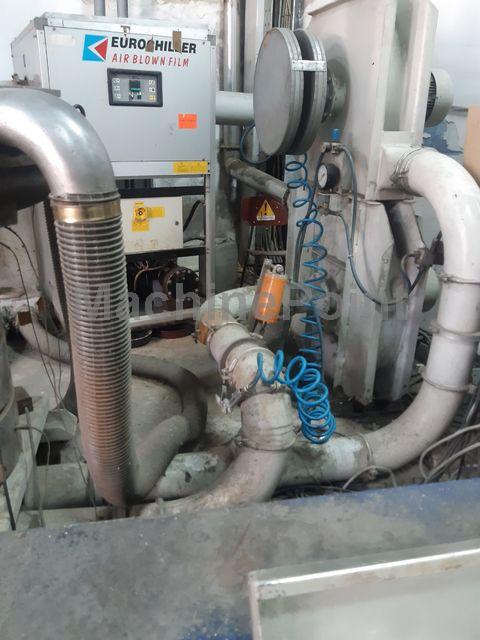

3 Extruder Durchmesser 50/75/50 L/D 30/30/30 Co-Extrusionskopf Typ TBF 16 - 32 K mit IBC Düse 250 mm Kühlring HK 500  3 Ultraschallsensoren zur Blasendurchmesserkontrolle 3 Gravimetrische Dosiereinheiten CONTREX Korona-Vorbehandlung CASON Drehbarer Abzug GHIOLDI TR Nutzbreite 2200mm Automatischer Doppelwickler GHIOLDI Modell BGH2 MIX, Nutzbreite 2200mm, Baujahr 2004 EUROCHILLER ABF 30

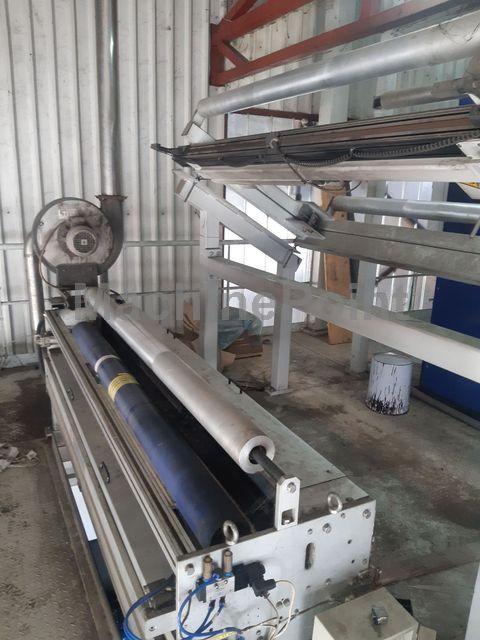

Allgemeine Daten und Maschinenkonfiguration - Maschinenrichtung Links nach rechts (von der Bedienerseite) - Maschinengeschwindigkeit 0 - 190 m/min - Prozessgeschwindigkeit 4,3 - 190 m/min - Bahnbreite 1200 - 2000 mm innen / 1000 - 1800 außen - Bahnlage in der Maschine Mitte - Mechanischer Geräuschpegel, mit allen Teilen in Betrieb. 90 dB (A) max. bei 190 m/min Handhabung der Bahn - Bahnspannungsbereich Folie Minimum 20 N Maximum 200 N - Bahnspannungsschwankungen Folie Montalvo ± 20 N - Max. seitliche Bewegung der Bahnen bei konstanter Geschwindigkeit ± 5 mm bei Geschwindigkeitsschwankungen ± 10 mm - Notstopp ca. 2 Sek. - Schnellstopp (Bahnabriss) Ca. 2 Sekunden nur bei Abriss in Monoausrichtung - Schnellstopp Ca.5 sec - Gefahr von Materialbruch bei Schnellstopp - Normale Rampe 0-5 m/min/s - Kein Materialbruch während des normalen Stopps - Einfädelgeschwindigkeit 4,3 m/min - Abstand der Bahn zum Boden > 300 mm Abwickelsystem Das Abwickelsystem besteht aus den Hubarmen, dem Druckzylinder und der Tänzerwalze. Hebearme - Rollendurchmesser 1000 mm - Bahnbreite 2000 mm - Rollengewicht Max 1500 Kg - Bremsen Lenze Servo Motor - Spannfutter Pneumatische Expansion - Monodirektionale Wicklung Druckzylinder - Typ EPDM 65 Shore A - Walzendurchmesser 140 mm - Rollenbreite 2200 mm Tänzerwalze - Rollen-Durchmesser 120 mm - Rollenbreite 2200 mm - Spannungsregelung über Getriebepotentiometer von Siko 0-10 V und einen pneumatischen Heber Orientierungssystem Das Orientierungssystem streckt die Folie von 36 m auf 15 m. Es besteht aus 2 Paaren von Anpresswalzen und 16 Heiz-/Kühlzylindern. Anpresswalze 1 - Hergestellt von Hosokawa Alpine - AC-Motor angetrieben 11kW von Control Techniques - Quetschwalze Bezug Gummi Gummi Länge 2100 mm Durchmesser 300 mm - Chrombeschichtete Walze Bezug Chrom Gummi Länge 2100 mm Durchmesser 300 mm - Anpressdruck durch Pneumatikzylinder MDO TECHNISCHE SPEZIFIKATIONEN Quetschwalze 2 - Hergestellt von Hosokawa Alpine - AC-Motor mit 18,5 kW von Control Techniques - Quetschwalze Bezug Gummi Gummi Länge 2100 mm Durchmesser 300 mm - Chrombeschichtete Walze Bezug Chrom Gummi Länge 2100 mm Durchmesser 300 mm - Anpressdruck durch Pneumatikzylinder Heizung / Kühlung Zylinder - Gefertigt von STS Breitstreckwalzen GmbH - Leerlaufwalze - Walzen-Durchmesser 78 mm - Walzenbreite 2100 mm - 2340 mm gesamt - Hartverchromt Ra = 1,6 m, Dicke 20 - 30 m. - Bis zu 140°C - Spezialbeschichtung Hergestellt von Inometa GmbH Typ Protek 8608 Bezug Anti-Stick-Polymer Gummilänge 2100 mm Rauhigkeit 20 bis 40 m Rz Dicke 100 bis 150 m - Öffnen und Schließen durch pneumatische Heber - Drehdurchführung hergestellt von Filton - Konzipiert für Wasser Heizen / Kühlen Einheiten - Hergestellt von GWK - 8 Stück - Heizleistung 9 kW und 18 kW MDO TECHNISCHE SPEZIFIKATIONEN - Direkte Kühlung - Temperaturskala min. 10 °C max. 140 °C für Heizeinheiten bei 9 kW 150 °C für Heizeinheiten bei 18 kW Wärmeübertragungseinheit - Hergestellt von SWEP - Platten Wärmeübertragung 30 kW Führungsrollen Mink-Zylinder - Hergestellt von Mink - Typ gebürstet - Walzendurchmesser 105 mm - Walzenbreite 2200 mm X-gekreuzter Zylinder - Hergestellt von Inometa - Typ X-gekreuzt - Walzendurchmesser 120 mm - Walzenbreite 2200 mm Aluminiumzylinder - Typ Aluminium - Walzendurchmesser 120 mm - Rollenbreite 2200 mm Aufwicklung Das Aufwickelsystem besteht aus den Hubarmen, dem Druckzylinder und der Tänzerrolle. Hebearme - Gefertigt von Maier - Rollendurchmesser 1000 mm - Bahnbreite 2000 mm MDO - Rollengewicht Max 1500 Kg - Spannfutter Pneumatische Ausdehnung - Be- und Entladen der Rolle vollständig manuell - Entladen der Hülsen Vollständig manuell - Monodirektionale Wicklung Druckzylinder - Typ EPDM 65 Shore A - Walzendurchmesser 140 mm - Rollenbreite 2200 mm Tänzerwalze - Rollen-Durchmesser 120 mm - Rollenbreite 2200 mm - Spannungsregelung über Getriebepotentiometer von Siko 0-10 V und Pneumatikzylinder

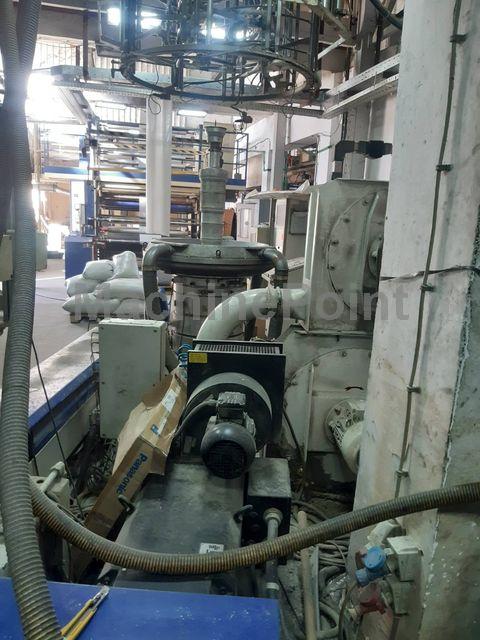

3-Schicht-Extruder 2 Extruder : HXS 75-30D- Gesamtheizleistung von jedem: ca. 25 Kw 1 Extruder HXS 105-30D- Gesamtheizleistung: ca.38 Kw Manueller Scren-Wechsler 2 MSC 75, Verbindung mit Inversion 1 MSC 105, gerader Anschluss 3-Schicht-Blasfolienblaskopf TBF 25-50 X Die diam. 350 mm Temperaturregelzonen 5 Heizleistung 34, 2 Kw Massedruck: 600 bar Modell CR7 mit externer Kühlung und Höhenverstellung So kühlen Sie die Folienblase an der Außenfläche Gebläseleistung: 22 Kw IBC. Innenkühlung mit BDC-Blasendurchmesserkontrolle Leistung des Lufteinlass-/Luftauslassgebläses: 11 Kw Kalibrierkorb mit elektrischer Durchmesser- und Höhenverstellung Min. Breite 630 mm Max. Breite 2790 mm Höhenverstellbereich bis zu 1500 mm Dickensteuerung und Profilregler Oszillierender Abzug max. Breite 2600 mm. Geschwindigkeit max. 150 m/min Doppelaufwickler für Spulen mit max. 800 mm Durchmesser Max. Breite 2600 mm 4 Achsen von 3" und 6" Schlitzsystem Gravimetrisches Dosiersystem System zum Entfernen von Beschnitt Turm eingeschlossen
