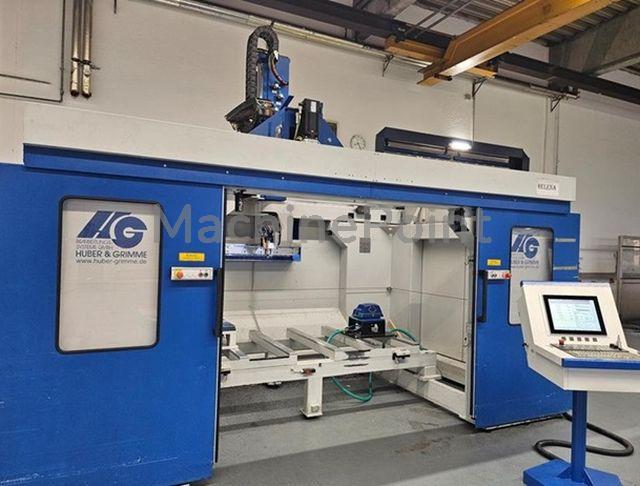

Gebrauchte HUBER & GRIMME G-S-F/B (10-20) Jahr 2008 zum Verkauf

Noch voll im Einsatz und voll funktionsfähig. Spindel neu von 2022. Betriebsstunden: Stand Oktober 2023 ca. 55.000 . Maschine ist seit 7 Jahren im Einschichtbetrieb und seit 12 Jahren im Zweischichtbetrieb in Serie. Letzte Revision: Nach Herstellervorgaben, alles voll funktionsfähig. Maschinendokumentation vollständig. Komplette Reparaturdokumentation vorhanden Bahnen: X 1.000, Y 1.400, Z 700 Würfelabmessungen: X 1.000, Y 800, Z 400 Spindel: Jäger, 2,5 kW, 40.000 U/min, WK19, im Einsatz seit November 2022. Werkzeugwechsler für 12 Werkzeuge Rundtisch, Aluminium C-Achse: 850mm. +/- 1.080 Grad Schwenkbarer Kopf A-Achse: +/- 185 Grad NUM-Steuereinheit mit mobilem Bedienpult. Schnittstelle für Datenübertragung Vakuumpumpe Busch Ersatzteile: Frequenzumrichter ab 2018 (ab SN325) Frequenzumrichter defekt (bekannter Fehler) Spindelkabel neu unbenutzt 3/2 Wegeventil neu ungebraucht

3D zu bearbeitendes Würfelmaß X/Y/Z 2450/1100/600mm d.h. Verfahrwege ca. 3000/1700/850mm. IBAG Frässpindel 6kW mit 4500-40000rpm; Werkzeugmagazin Teller 12-fach NUM Steuerung 1050 mit Windows XP Renishaw Messtastsystem OMP40 Werkzeugbruch- und längekontrolle TS27R Sicherheitssystem Brankamp Teach-In-Box NUM Ohne Schutz-Rolltor und Einhausung, diese müßte dann bei der Montage angebracht werden, um eine CE Konformität zu erhalten Guter Zustand, wenig Betriebsstunden

Die Maschine wurde 2016 von H&G nachgerüstet. Die Maschine ist mit einem automatischen Werkzeugwechsler mit 6 Werkzeugmagazinen ausgestattet. Achsen : X = 920 Y = 1400 Z = 580 A = endlos B = endlos Max. 3-D-Arbeitsbereich pro Tisch ca. 1000x780x400 Lineare Verfahrwege ca. X,Y,Z, 920mm, 1400mm, 580mm 1 Schwenkachsen x 360° 1 Vakuumsystem Busch 60 Liter 1 manuelle Zentralschmierung 1 CNC-Steuerung Num 1060, 14"-Bildschirm, 32-Bit-System Schiefe Ebene Taschenfräsen, Spiegeln 5-Achsen-Interpolation 5-D-Verzahnung Werkzeugradius-/Längenkorrektur Parameter-Programmierung 1 Eilgang 30m/min in den Linearachsen, Schranklüfter gekühlt (35°) 1 Frässpindel Jäger, 2,8kW, 40000 1/mit automatischem Werkzeugwechsler für 6 Werkzeuge, WK19 1 Maschinentisch, Durchmesser 800 mm 1 Maschinenschutzhaube, lackiert mit pneumatisch betätigter Schiebetür 1/ Servomotor DS 56-S - Austausch 2/ Servomotor DSG 56-S Z - Achse - Austausch 3/ 2 Stück - Nabe mit Stellschraube D=16mm 450H41.42 4/ 1 Stück - Retrofitsatz BF zu Bedienfeld CP30-080731 5/ 1 Stück - Spindlekabel für Jäger KS4-54/40 u.KS4-21/40 6/ 2 Stück - LWL HITRONIC POF Simpl.10 meter PUR-PE an beiden Enden ca 100mm abisoliert 7/ 1 Stück - Jäger Motorspindel Z80 K440 54 (KS4-54/40) / 40000 U/min / 2.6kW / WK19 / PTC - Austausch 8/ 1 Stück - Spindelinitiatorinterfacefür WZW-Überwachung HG 2149008 9/ 1 Stück - Graphic Processor V2 4Mo 0224202778 - Austausch 10/ RFCS - Kompressor Kühlsystem 1500W, 50/60 Hz RFCS-G0-001500-W-L-R23-2-IW, 230V/1PH/50/60HZ, R 134a Kompressor-Luft Kühlsystem 1.5Kw, inkl. Drehzahlregelung, RAL 7035

Arbeitszeiten: 5674,7 Am 19.02.2019 wurde das Encoderkabel für die Spindel geändert. Am 14.06.2019 wurde die Spindel gewechselt. Bearbeitungsbereich im 5-Achsen-Modus: - X-Achse mm 3100mm - Y-Achse mm 1600mm - Z-Achse mm 915mm C=365 Grad / -180 Grad A= +/-110 Grad Spindel Modell Z80 WK 25 Leistung: 4,6kW U/min: 30000 Die Gantry-Bauweise von HG GRIMME SysTech ist ein Synonym für kompakte Bauweise. Schon der Grundtyp G-S-F(20-10)/B bietet als Einstiegsmodell eine hohe Produktivität. Diese Baureihe kann nach den individuellen Wünschen des Kunden aufgerüstet werden: Trennwand für Tandembetrieb, Ausführung mit Rundschalttisch oder Wechseltisch und vieles mehr. Das 5-Achs-Fräsen von Bauteilen aus Kunststoff und Verbundwerkstoffen (CFK, GFK) überzeugt Automobilzulieferer, Luft- und Raumfahrtindustrie sowie den Yachtbau...Plexiglas PMMA
