Specyfikacja techniczna:
Szerokość Zgrzewu: 700 mm
Długość Produktu (Max): 325 mm
Długość Produktu (Min): 80 mm
Cykle Produkcyjne: 200 U/min
Inne specyfikacje:
Waterline jest skonstruowany na bazie "RITEBAG 600-l". Specjalna konstrukcja pozwala na wyprodukowanie worka z 4 zgrzanymi krawędziami w kierunku wzdłużnym w jednym cyklu. Płyta chłodząca, która przebiega przez cały worek, natychmiast schładza wszystkie zgrzewy.
Dwie rolki folii i dwa urządzenia do składania są używane do produkcji dwóch "trzech połówek", które są połączone razem, tworząc worek z klinem. Wszystkie 4 krawędzie są całkowicie zgrzewane za jednym razem.
Do urządzenia zgrzewającego można przymocować różne kształty, w tym zgrzewanie dolne.
2 czujniki synchronizacji mogą kontrolować połówki folii, aby utworzyć rejestr/ciśnienie dokładne torby.
Stacja Thomson Blade, kontrolowana przez czujniki, wykrawa każdy kształt klienta z wcześniej przygotowanej rury.
Wreszcie, po stacji Thomson Blade, dokładna długość torby jest cięta przez cięcie ostrzem.
Materiały: Folie laminowane wszelkiego rodzaju
Grubość 40-250 mikronów
Wydajność produkcji torebek: 200 cykli/min (30-55 torebek/min)

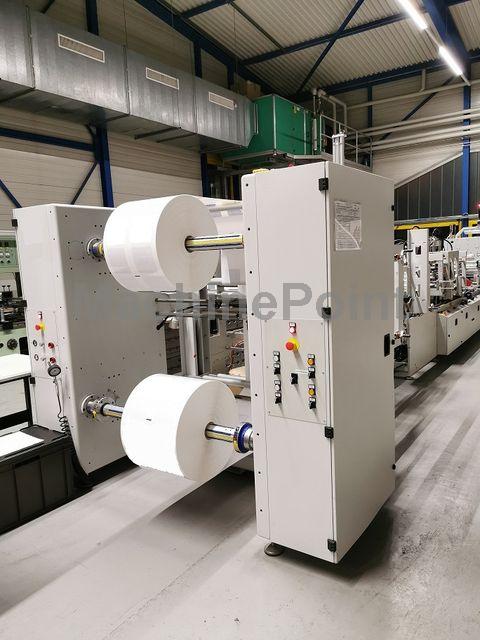

Sekcja odwijająca
Maksymalna szerokość rolki 2 x 680mm
Maksymalna średnica nawoju: 1016mm
Wałki rozwijające 76/152mm
Urządzenie napinające folię
Urządzenie prowadzące krawędź
System synchronizacji podawania folii

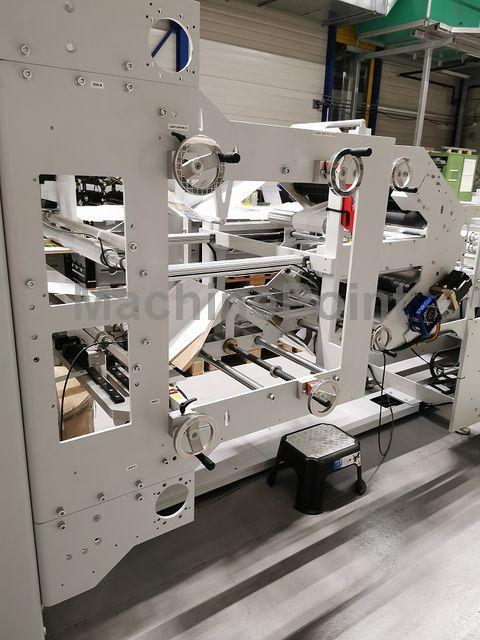

Sekcja formowania:
Sekcja formująca
Stacja formująca boczne kliny gzymsowe
Stacja dziurkująca otwory

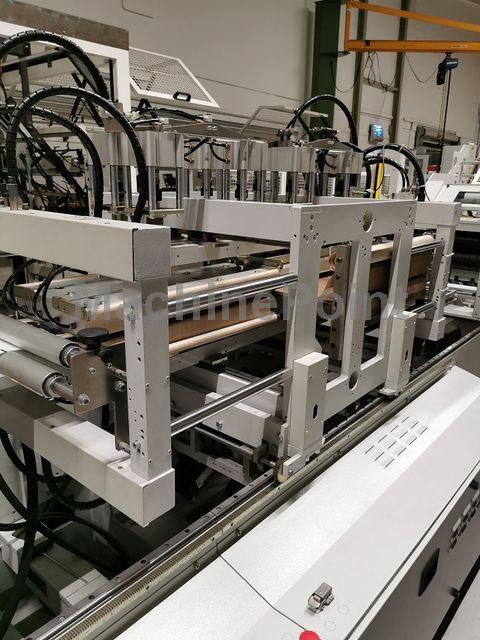

Sekcja zgrzewania:
Podawanie folii z powrotem

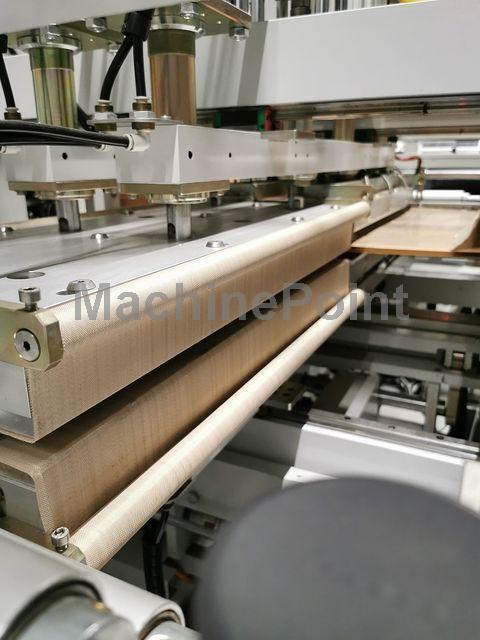

Stacja zgrzewania wzdłużnego i chłodzenia
Stacja zgrzewania poprzecznego
Jednostka rozciągająca
Stacja odczytu znaków rejestracyjnych
Stacja tnąca z ostrzami Thomson
Stacja cięcia wzdłużnego/obcinania
Stacja podawania folii
Stacja cięcia poprzecznego

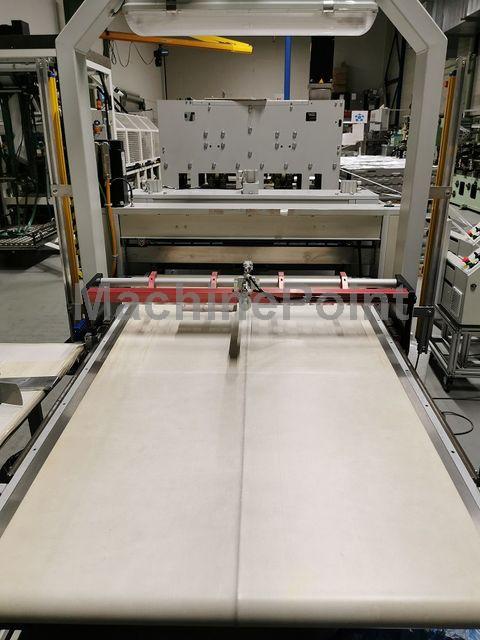

Przenośnik wyjściowy: 14mx0.7m
Narzędzia dołączone do maszyny:
Zestaw matryc do zgrzewania wzdłużnego
Zestaw matryc do chłodzenia wzdłużnego
Zestaw matryc do zgrzewania poprzecznego

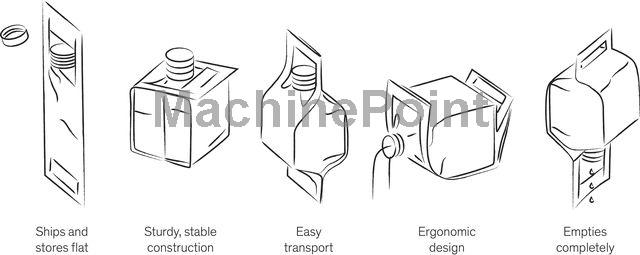

Możliwe jest również wykonanie trzech worków z fałdą boczną z dwóch rolek i worków z fałdą boczną z dwóch rolek, ale w tym celu musi być wyprodukowane nowe dno typu K jako narzędzie i umieszczone na płycie zgrzewającej. Worki z fałdą boczną są zbudowane na tej samej zasadzie jak na zdjęciu.

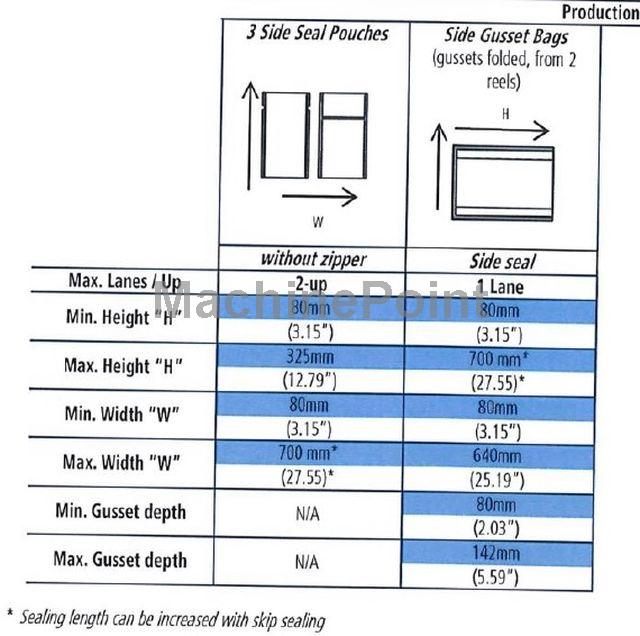

Wymiary:
3 boczne torebki zgrzewane, 2 tory do góry
Wysokość maksymalna: 325mm
Min. wysokość: 80mm
Maks. szerokość: 700mm
Min. szerokość: 80m
Zgrzew boczny, 1 pas
Maks. wysokość: 700mm
Min. wysokość: 80mm
Maks. szerokość: 640mm
Min. szerokość: 80m
Maks. głębokość fałdu: 142 mm
Min. głębokość klina: 80mm
Pozostałe dane:
Gwarancja: Bez gwarancji
Kondycja: Maszyna obecnie nie produkuje ale próby z materiałem są możliwe
Dostępność: Natychmiastowa
Voltage: 55 Kw
