Używana IPN SIM-04 2012 na sprzedaż

Specyfikacja techniczna:

• Opis: Spout Inserting Machine

Inne specyfikacje:

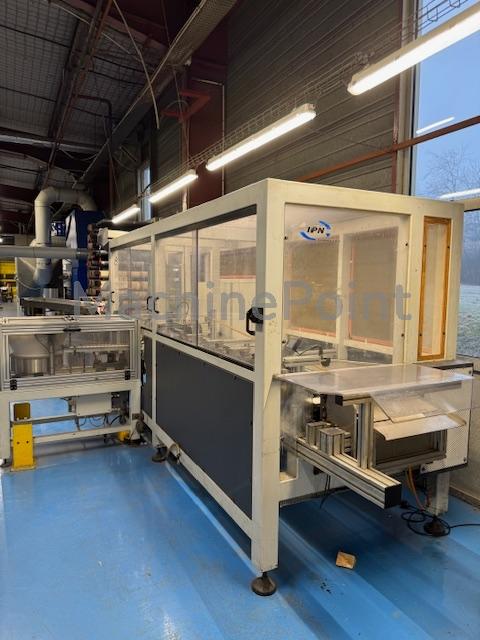

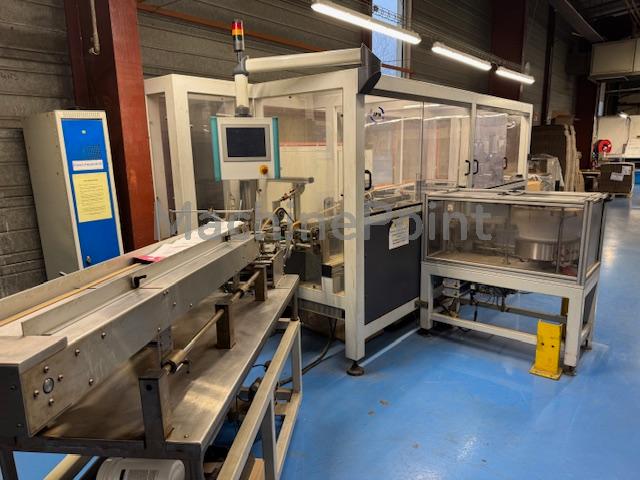

Spout Inserting Machine to maszyna zaprojektowana do zgrzewania wylewek do woreczków poziomo.
Maszyna jest podzielona na kilka stacji. Stacje maszyny są następujące:

Jednostka sterująca

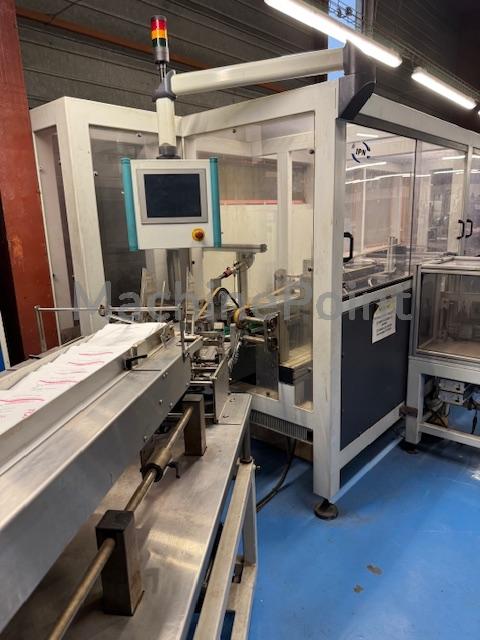

Jednostka sterująca jest umieszczona w specjalnej szafce. Cała maszyna może być obsługiwana przez jednostkę sterującą za pomocą ekranu dotykowego.
Poniżej ekranu dotykowego znajduje się przycisk awaryjny. Po drugiej stronie maszyny znajduje się drugi mały panel sterowania.

Szafka elektryczna
Wszystkie połączenia elektryczne znajdują się w szafce z tyłu maszyny, z wyjątkiem połączeń wylewki i podajnika woreczków, które znajdują się w szafce pod tymi podajnikami.

Szafka pneumatyczna
Wszystkie połączenia pneumatyczne, przewody i zawory znajdują się w szafce z tyłu maszyny, z wyjątkiem wyrzutników podciśnienia otwieraczy i stacji testowania podciśnienia, zaworów stacji zgrzewania i chłodzenia oraz zaworów podajnika wylewki, które znajdują się w pobliżu ich stacji.

Podawanie woreczków
Podajnik woreczków pobiera woreczki z kasety z woreczkami między przeciwbieżnymi pasami i wprowadza woreczki do maszyny.
Woreczek wystrzeliwuje pomiędzy dwa pasy, w tym momencie woreczek zostanie odpowiednio wyrównany. Ruchomy pas zjeżdża w dół i transportuje woreczek dalej do maszyny.
Woreczki obsługiwane przez SIM mogą mieć różne rozmiary i kąty zgrzewania. Dla każdego rodzaju woreczka należy wykonać kilka regulacji mechanicznych.

Transport woreczków
Woreczki są transportowane w maszynie za pomocą dwóch pasów zębatych. Górny pas obraca się przeciwnie do dwóch dolnych pasów. Górny pas jest dociskany do dolnego pasa za pomocą sprężyn, które wytwarzają siłę wystarczającą do zaciśnięcia woreczka między pasami. Dzięki temu woreczki mogą być przesuwane przez pasy w całej maszynie.

Odkrawacz
Odcinarka jest pierwszą stacją po podaniu woreczków. Odcina on górną część woreczka, tworząc w ten sposób otwór na wylewkę. Jeśli woreczek ma już otwór, obcinarka nie musi go wycinać.
Dla każdego rodzaju woreczka należy wykonać kilka regulacji mechanicznych.

Otwieracz do woreczków
Otwieracz do woreczków zawiera dwa kubki próżniowe zamontowane na parze cylindrów. Otwieracz jest zamontowany na jednostce przesuwnej i otwiera worek podczas jego transportu.

Podajnik wylotowy

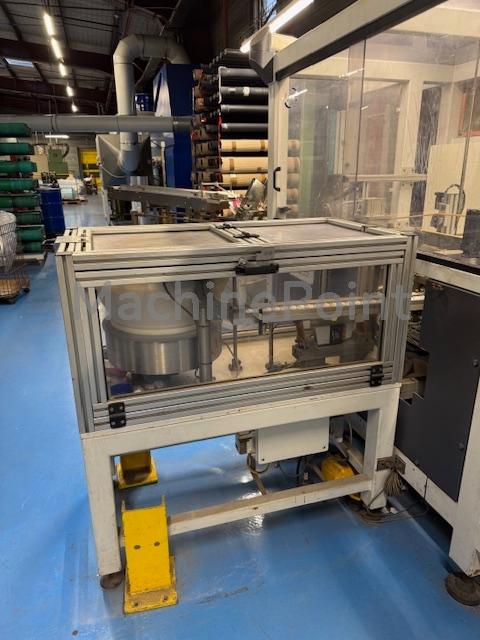

Podajnik woreczków jest umieszczony z przodu maszyny. Podajnik wylewek podaje wylewki do podajnika wylewek. Podajnik miskowy i przenośnik wibracyjny transportują wylewki do separatora.
Separator kieruje wylewki w stronę podajnika wylewek.

Podajnik wylewek
Podajnik wylewek umieszcza wylewkę w woreczku i krótko uszczelnia wylewkę (uszczelnienie wstępne).
Podajnik wylewek podaje wylewki, a separator kieruje je w stronę podajnika. Chwytak chwyta pojedynczą wylewkę i obraca w kierunku woreczka.
Worek jest utrzymywany w pozycji otwartej przez dwa cylindry próżniowe. Po całkowitym otwarciu wylewka jest umieszczana wewnątrz worka. Krótkie uszczelnienie po umieszczeniu zapewnia prawidłowe umieszczenie wylewki.

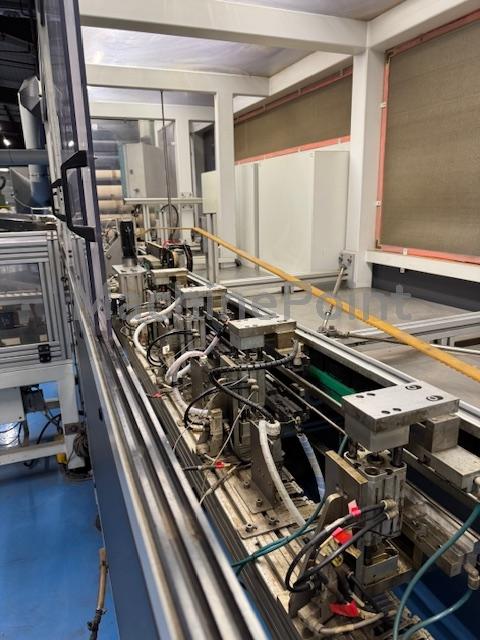

Stacje zgrzewania
Podgrzewane stacje zgrzewania są umieszczone za podajnikiem wylewki. Pozycje są stałe i nie można ich zmienić. Woreczek z wylewką jest transportowany przez pasy, gdzie jest trzykrotnie zgrzewany.
Uszczelnienie zapewniają pneumatycznie sterowane listwy zgrzewające. Temperaturę i czas pracy listew zgrzewających można regulować za pomocą panelu sterowania.

Stacja chłodzenia
Pozycja stacji chłodzenia jest stała i nie można jej zmienić. Aplikacja chłodzenia dociska zgrzew woreczka z wylewką i chłodzi go w celu uzyskania optymalnych właściwości zgrzewania.
Czas chłodzenia można regulować za pomocą panelu sterowania

Stacja kontroli
Na tej stacji woreczek z wylewką jest umieszczany pod kamerą inspekcyjną. System sprawdza, czy wylewany woreczek jest prawidłowo umieszczony.
Przeprowadzane są następujące kontrole:
- Prostopadłe ustawienie wylewki w stosunku do woreczka.
- Głębokość umieszczenia wylewki wewnątrz woreczka.
Panel sterowania systemu kontroli jest umieszczony obok kamery. Za pomocą tego panelu sterowania można regulować parametry kontroli.

Wyrzucanie odbywa się bezpośrednio do pojemnika, z klapą zapewniającą, że w pojemniku znajdują się tylko przedmioty "OK inspection".
Część automatyki systemu została zmodyfikowana poprzez dodanie dedykowanego sterownika PLC w celu zastąpienia zarządzania przez funkcje automatyki HMI.

Pozostałe dane:

Gwarancja: Bez gwarancji

Kondycja: Maszyna obecnie nie produkuje ale próby w suchym cyklu są możliwe

Dostępność: Natychmiastowa
