Linie do wytłaczania i powlekania - SAM - ELX 1450F-Co300-TD

Dane techniczne maszyny używanej SAM ELX 1450F-Co300-TD

Ref.: 300044816

Marka: SAM

Rok: 2012

Inne specyfikacje:

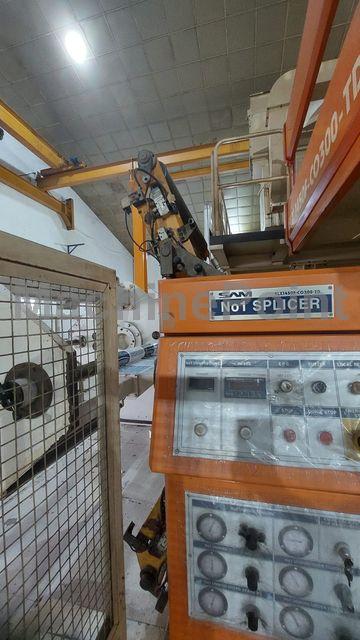

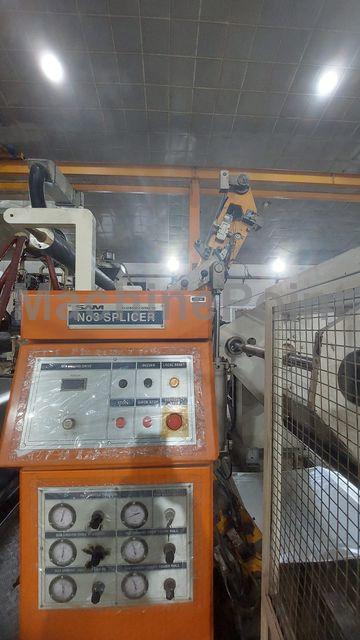

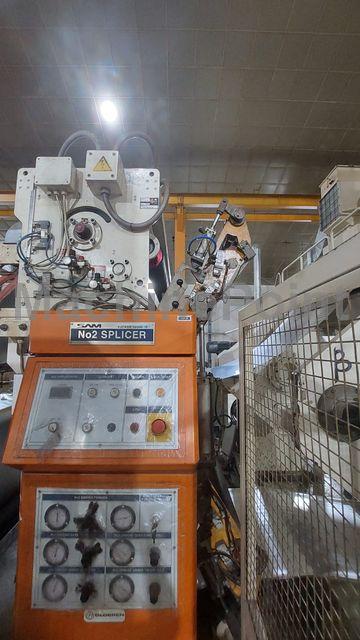

Główny zespół odwijania z zespołem łączenia 1, 2 i 3

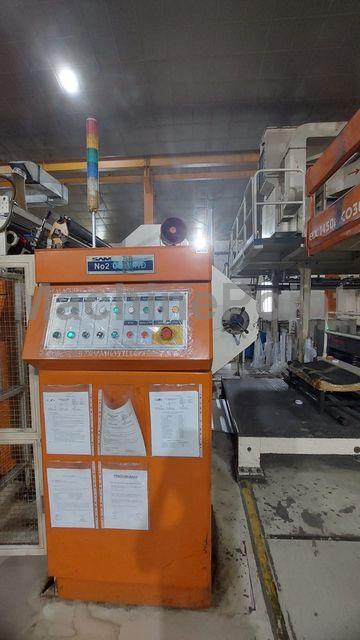

Stacja zwijania Corona, jednostka 1 i jednostka 2

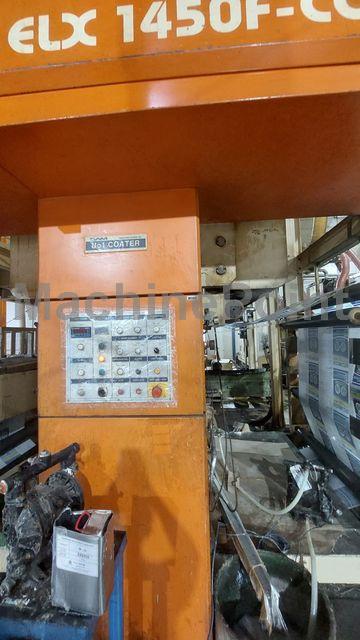

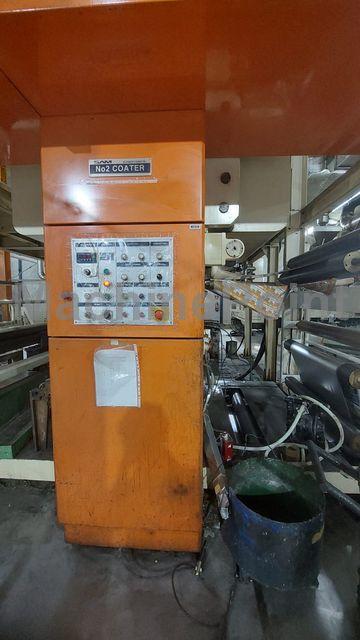

Urządzenie do powlekania i suszenia podkładu 1 i 2
3 wytłaczarki (z adapterem QSE, rurą spustową do wytłaczania, matrycą Cloeren EBR, grawimetryczną 3+1)
Pomocniczy odwijak z zespołem łączenia wałów

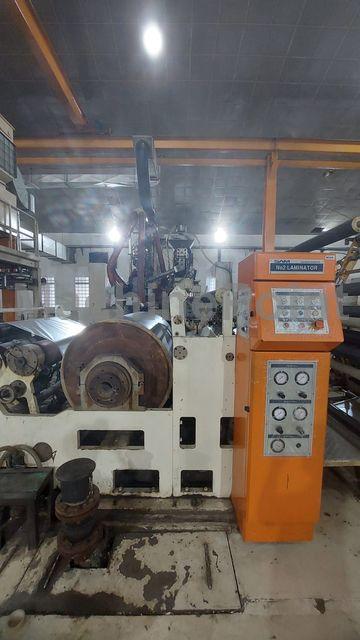

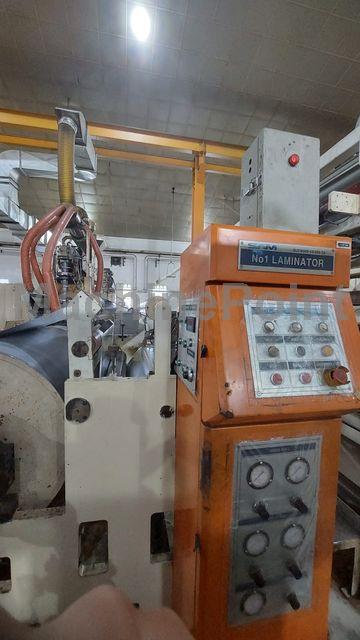

Laminator 1 i 2
Obcinanie krawędzi Ostrze brzytwy & obrotowe
Grubościomierz THERMOFISHER
Jonizator z generatorem Nip Station 10
Obcinanie krawędzi Nożyce do cięcia środkowego i wałek rozprowadzający
Automatyczny system łączenia w dwóch kierunkach
Przewijanie Konstrukcja z wałkiem
Pojemnik na żywicę 200 litrów

Typowe podłoża: naciąg 3-20kg
Folia BOPP 18-50 mikronów
Poliester 09-30 mikronów
O-Nylon 15-30 mikronów
Folia LDPE 30-100 mikronów
PAPIER 25-100 g/m²
Folia CPP 15-50 mikronów
Folia OPP 15-50 mikronów
Folia metalizowana 9-30 mikronów
Folia LDPE 25-100 mikronów
Folia LLDPE 25-100 mikronów
Folia Al-Foil 6,3-30 mikronów

Wytłaczarka lub wytłaczarki stacji wytłaczania są zamontowane na zmotoryzowanym wózku. Wózek ten z 3-kierunkowym ruchem umożliwia jazdę w górę/dół, w lewo/prawo i w głąb.
Wózek ekstrudera składa się z:
ramy prowadzącej 4 kółek.
Napęd jezdny z regulacją wysokości
Regulacja boczna
Szafy sterownicze
Uchwyt na nośnik kabli

Wytłaczarka (1, 2A & 2B)
Wytłaczarka (śr. 90mm : 1 zestaw, śr. 90mm
Średnica ślimaka: 90 mm (3,5 cala)
Długość ślimaka: HiEx90 34:1 L/D Ekstruder z wózkiem XY
Moc grzewcza cylindra wytłaczarki na strefę: 10 kW, łącznie 60 kW (6 stref)
Napęd wytłaczarki: Silnik AC, 110 kW
Wydajność, max.
LDPE 340 kg/h
EAA 270 Kg/h
EVA 186 Kg/h
SURLYN 260 Kg/h
EMAA 220 Kg/h
P.P 250 Kg/f

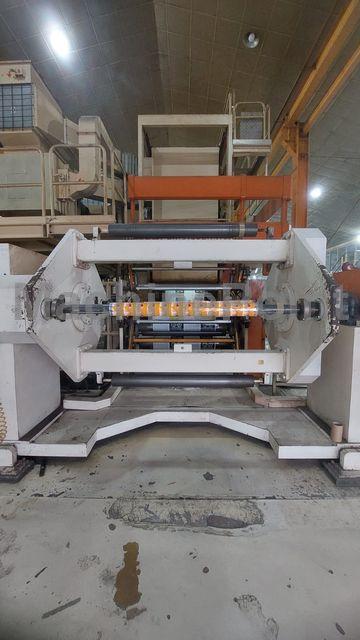

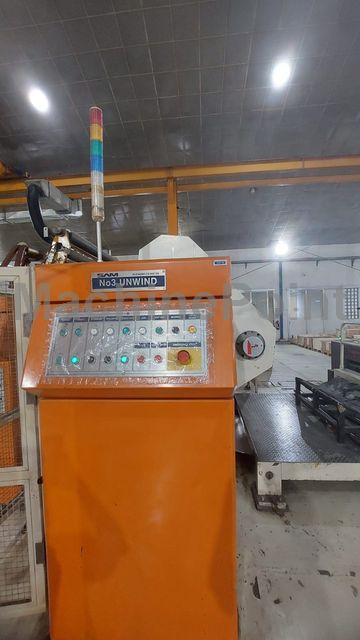

Odwijak nr 1, 2, 3
Typ wieżyczki: 2 pozycje
Wymiana rolek: 2 kierunki
Maks. średnica rolki: 2 X 1000 mm
Min. średnica rolki dla automatycznego łączenia: 350 mm
Maks. ciężar rolki: ok. 1000 kg
Średnica wewnętrzna rdzenia: 3 i 6 cali
Materiał rdzenia: karton, stal lub tworzywo sztuczne
Długość rdzenia:
Szerokość robocza 1300 mm
Odbiór rdzenia: wałek
Naciąg wstęgi: 5 - 50 kg

Nawijak
Typ wieżyczki: 2 pozycje
Wymiana rolek: 2 kierunki
Maks. średnica rolki: 2 X 1000 mm
Min. średnica rolki dla automatycznego łączenia: 350 mm
Maks. ciężar rolki: ok. 1000 kg
Średnica wewnętrzna rdzenia: 3 i 6 cali
Materiał rdzenia: karton, stal lub tworzywo sztuczne
Długość rdzenia:
Szerokość robocza 1300 mm
Odbiór rdzenia: wałek
Naciąg wstęgi: 5 - 50 kg
Stacja rolki ciągnącej z wózkiem

Prędkość:
Max. prędkość linii elektryczno-mechanicznej: 300 m/min.
Maks. prędkość produkcji w zależności od procesu i ograniczenia wydajności: 300 m/min.
Prędkość nawlekania: 1 m/min.
Prędkość automatycznego łączenia: Prędkość linii

Jonizator
Jonizator nr 1 i 2 dostarczona przez ME.RO
Części do jonizatora: dostarczone przez ME.RO
2 jednostki każda z: 10 elektrodami ceramicznymi
czujnik prędkości i kontrola szczeliny powietrznej generator wyciągu ozonu
Prędkość produkcyjna, max. 300m/min
Materiały do pierwszego rozwinięcia: Folia BOPP, Polyster, O-Nylon, Folia LDPE, Papier, Al-Foil, (naprężenie 3-20kg)
MateriaIs Sandwich Unwind: Folia CPP, Folia OPP, Folia metalizowana, Folia LDPE, Folia LLDPE, Folia Al, Papier (Naciąg 3-20kg)
Szerokość obróbki, max. 1300mm
Szerokość rolki, max. 1300mm


1 rolka do obróbki, napędzana powłoką ceramiczną: 257mm średnicy
1 rolka dociskowa, stalowa, pokryta gumą, 75 - 80 ºShore: średnica 130mm
2 rolki zwrotne aluminiowe: średnica 150mm

Woda chłodząca: 907 l/Min (56.7/Hr) = 272100 kcal/hr =89.9 RT (Refrigr Ton) Ciśnienie 2kgf
Rolka chłodząca (Laminator) : 378 L/min
Rolka dociskowa: 100 L/min
Rolka podtrzymująca: 160 L/min

Potrzebna jest kalibracja systemu kontroli grubości ścianki
